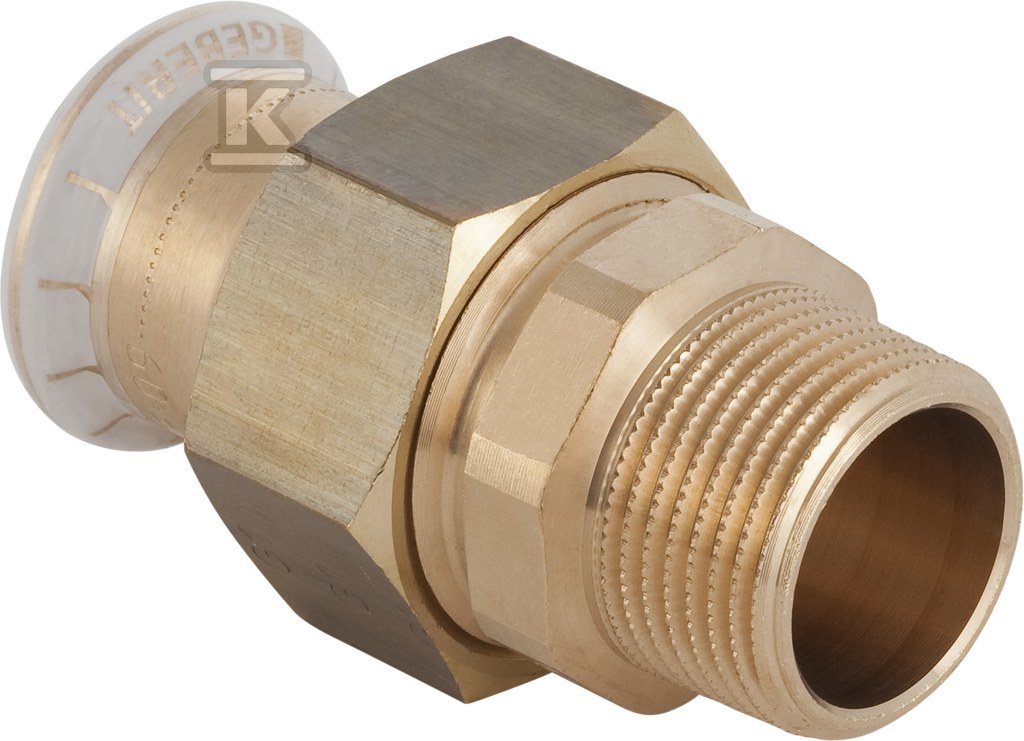

Śrubunek Geberit Mapress Kupfer przejściowy z gwintem zewnętrznym d42-R1 1/2 65537

Połączenie prasowe miedzi z gwintem zewnętrznym do instalacji wodnych i grzewczych

Prosty, przejściowy śrubunek prasowy łączy rurę miedzianą o średnicy zewnętrznej 42 mm z gwintem zewnętrznym gazowym stożkowym R 1 1/2 cala. Konstrukcja prosta, kąt 0°, przeznaczona do systemów rurowych z mufą zaciskową. Całkowita długość elementu to 85 mm, przy długości połączenia prasowego 30 mm i długości roboczej 23 mm, a gwintowana część ma długość 55 mm. Rozwiązanie z uszczelkami, bez odpowietrznika i zaworu spustowego, z wysoką wytrzymałością na rozciąganie.

Budowa i materiały

Oba połączenia wykonane są z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Połączenie prasowe to mufa zaciskowa z kodem profilu M, przeznaczona do rury systemowej DN 40. Połączenie gwintowe to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1. Uszczelnienie zapewnia pierścień z CIIR czarnego oraz płaska uszczelka z EPDM. Nakrętka zaciskowa wykonana jest z mosiądzu. Mufa prasowa dostarczana jest z transparentnym zaślepiającym zatyczką ochronną. Wbudowany wskaźnik prasowania sygnalizuje stan nieprzyspawany nieszczelnością, co ułatwia kontrolę montażu.

Zastosowania i warunki pracy

Śrubunek przeznaczony jest do instalacji wody pitnej zimnej i ciepłej, wody grzewczej i chłodniczej z dodatkiem lub bez środka przeciw zamarzaniu, wody do ogrzewania miejskiego do 120 °C, wody technologicznej i procesowej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Stosowany w instalacjach budynków użyteczności publicznej, przemyśle i budownictwie okrętowym. Z płaską uszczelką EPDM dopuszczalna temperatura medium wynosi 0-100 °C. Gwint 1 1/2 cala umożliwia przejście na armaturę, zawory i inne elementy z gwintem zewnętrznym bez konieczności dodatkowych przejściówek.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania z profilem M, co zapewnia szybkie i trwałe połączenie bez lutowania. Długość robocza połączenia prasowego 23 mm pozwala na pewne osadzenie rury, a konstrukcja prosta ułatwia prowadzenie przewodu w prostych odcinkach. Wskaźnik nieszczelności przy braku prasowania ogranicza ryzyko niezauważonego błędu montażowego. Materiał CuSn5Zn5Pb2 zapewnia dobrą odporność korozyjną i mechaniczną w typowych mediach instalacyjnych.
