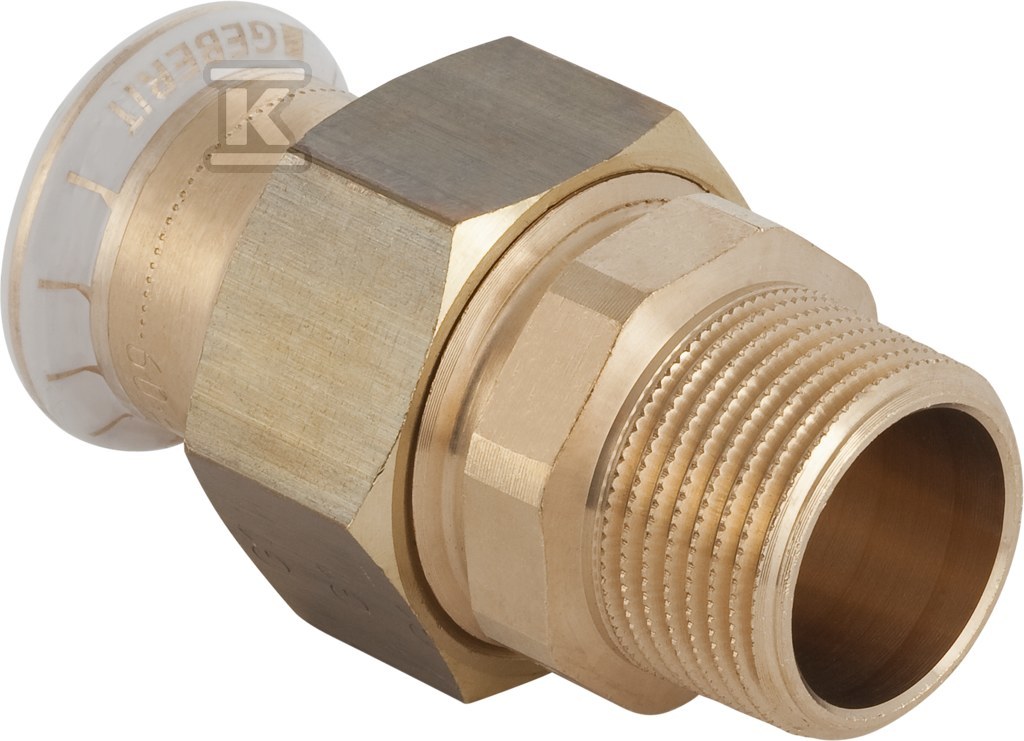

Śrubunek Geberit Mapress Kupfer przejściowy z gw.zewn. d54-R2 65538

Przejściowy śrubunek zaciskowy z gwintem zewnętrznym do rur miedzianych 54 mm

Prosty, prosty kształt przejściowy łączy mufę zaciskową Mapress na rurę miedzianą o średnicy zewnętrznej 54 mm, DN 50 z gwintem zewnętrznym gazowym stożkowym BSPT-R 2”. Złącze jest wykonane z brązu CuSn5Zn5Pb2, w stanie surowym, z wysoką wytrzymałością na rozciąganie. Połączenie zaciskowe ma profil M do szczęk prasujących, długość połączenia 35 mm przy długości roboczej 23 mm. Strona gwintowana ma długość 62 mm, długość robocza 62 mm, a całkowita długość elementu wynosi 97 mm. Kąt łuku to 0 °, element jest przeznaczony do rury systemowej.

Budowa i materiały

Korpus i mufa zaciskowa wykonane są z mosiądzu CuSn5Zn5Pb2, z nakrętką zaciskową z mosiądzu. Uszczelnienie pierścieniowe to CIIR czarny, a płaska uszczelka to EPDM. Mufa prasująca ma transparentny zaślepiający kołpak ochronny. Wbudowany wskaźnik prasy sygnalizuje nieusunięty stan nieprasowany - nieprasowane złącze jest nieszczelne. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowego zabezpieczenia. Złącze jest wyposażone w uszczelki i nie jest modelem redukcyjnym.

Zastosowanie i warunki pracy

Śrubunek przeznaczony jest do instalacji wodnych, grzewczych, chłodniczych i przemysłowych. Nadaje się do zimnej i ciepłej wody pitnej, wody grzewczej i chłodzącej bez i z dodatkiem środka przeciw zamarzaniu, wody sieci ciepłowniczej do 120 °C, wody użytkowej i technologicznej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Zakres roboczy z płaską uszczelką EPDM to 0-100 °C dla medium, a deklarowany zakres temperaturowy instalacji to -20 °C do +120 °C. Złącze jest dopuszczone do zastosowań w instalacjach budynków, przemyśle i budownictwie okrętowym. Produkt posiada aprobatę WRAS i deklarowaną gwarancję 10 lat.

Montaż i bezpieczeństwo

Montaż odbywa się bez użycia ognia i spawania, w technologii prasowania Geberit Mapress. Połączenie zaciskowe typu M zapewnia szybki montaż bez lutowania ani gwintowania. Wskaźnik prasy ułatwia kontrolę prawidłowego wykonania, a konstrukcja z uszczelką CIIR i płaską uszczelką EPDM zapewnia szczelność w warunkach podciśnienia i przy mediach agresywnych.
