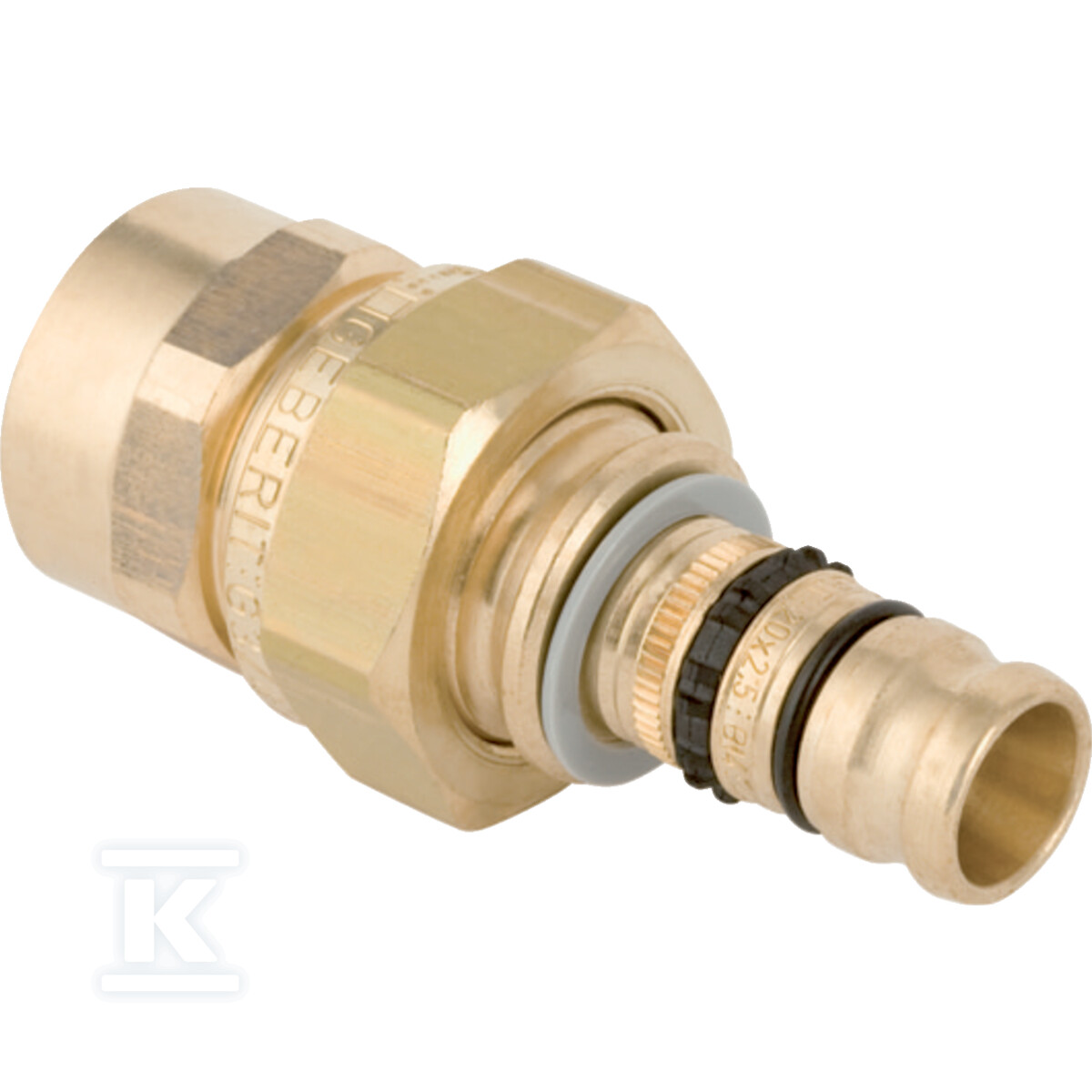

Śrubunek przejściowy Geberit Mepla z gwintem wewnętrznym: CuZn21Si3P, d=40mm, Rp=1 1/4'' 605.595.00.5

Przejściowe połączenie prasowe Mepla z gwintem wewnętrznym Rp 1 1/4'' do rury 40 mm

Proste przejście prasowe łączy rurę systemową Mepla o średnicy zewnętrznej 40 mm z gwintem wewnętrznym cylindrycznym BSPT-Rp zgodnym z ISO 7-1 / EN 10226-1. Przyłącze 1 to końcówka wciskowa DN 32, przyłącze 2 to gwint Rp 1 1/4 cala. Złącze jest szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przypadkowego przepływu w trakcie montażu. Całkowita długość elementu to 90 mm, a konstrukcja prosta o kącie 0° pozwala na bezpośrednie przedłużenie instalacji bez zmiany kierunku.

Budowa i materiały

Korpus wykonano z miedzi stopowej CuSn5Zn5Pb2, opisywanej jako brąz / bezołowiowy brąz krzemionkowy. Powierzchnia połączeń pozostaje w stanie surowym. Nakrętka to mosiądz, a uszczelnienie zapewnia kauczuk monomeryczny etylen-propylen-dien. W zestawie znajduje się płaska uszczelka z Centellen® R WS 3825 oraz uszczelka z włókna kompozytowego. Nypel zaprasowywany ma przezroczystą zaślepkę ochronną. Grubość ścianki przyłącza prasowego wynosi 3,5 mm, długość połączenia 1 to 35 mm przy długości roboczej 18,5 mm, a połączenia gwintowanego 55 mm przy długości roboczej 18,5 mm. Złącze deklaruje wysoką wytrzymałość na rozciąganie i jest wyposażone w uszczelki.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji Geberit Mepla w domowej technice instalacyjnej, przemyśle i budownictwie okrętowym. Nadaje się do zimnej i ciepłej wody pitnej, wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem, wody produkcyjnej i procesowej, wody deszczowej o współczynniku pH ? 5,5, wody morskiej, chemikaliów i płynów technicznych, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Brak odpowietrznika i zaworu spustowego oznacza zastosowanie wyłącznie jako element przejściowy w linii.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania, po czym połączenie staje się szczelne. Do czasu zaprasowania element pozostaje nieszczelny, co wymusza kontrolę wykonania. Końcówka wciskowa współpracuje z rurą systemową Mepla, a gwint wewnętrzny umożliwia podłączenie armatury lub elementów gwintowanych. Konstrukcja prosta ułatwia montaż w ciasnych przestrzeniach, a obecność uszczelek EPDM zapewnia odporność na typowe media instalacyjne.
