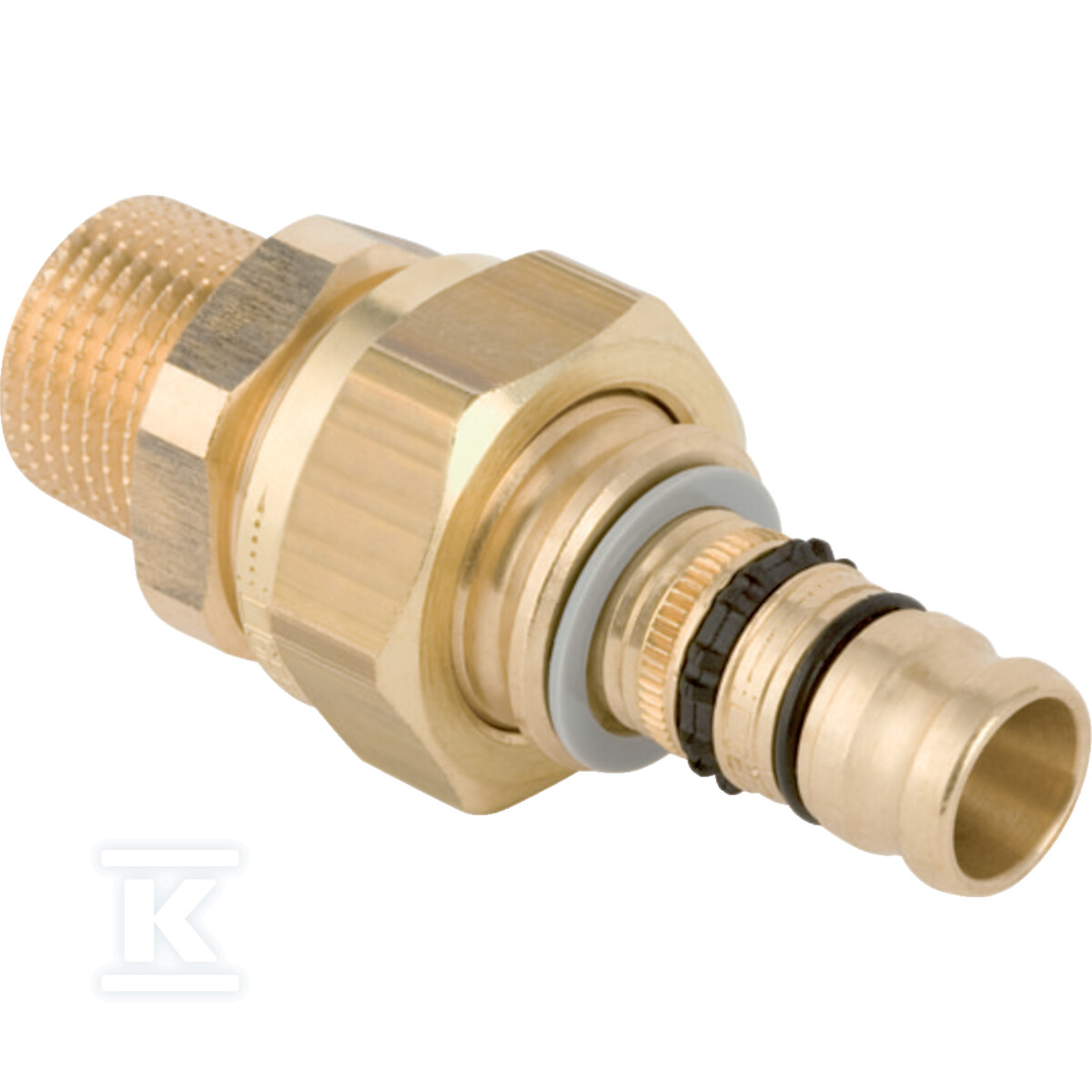

Śrubunek przejściowy Geberit Mepla z gwintem zewnętrznym: CuZn21Si3P, d=40mm, R=1 1/4'', G=1 1/2'' 605.590.00.5

Przejściowy śrubunek prasowy Geberit Mepla z gwintem zewnętrznym

Prosty, prosty kształt 0° łączy rurę systemową Mepla o średnicy zewnętrznej 40 mm z gwintem zewnętrznym gazowym stożkowym BSPT-R zgodnym z ISO 7-1 / EN 10226-1. Połączenie 1 to końcówka wciskowa do zaprasowania, połączenie 2 to gwint zewnętrzny o nominalnej średnicy 1 1/4 cala, odpowiadającej DN 32. Całkowita długość elementu wynosi 96 mm, długość części wciskowej to 34 mm, a długość części gwintowanej to 62 mm. Szczelność uzyskuje się dopiero po zaprasowaniu, co eliminuje ryzyko przypadkowego przecieku na etapie montażu.

Konstrukcja i materiały

Korpus wykonano z brązu CuSn5Zn5Pb2, w stanie surowym bez dodatkowej obróbki powierzchni. Ten sam gatunek materiału zastosowano zarówno w części wciskowej, jak i w części gwintowanej. Nakrętka jest mosiężna, a uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien, EPDM. Nypel zaprasowywany dostarczany jest z przezroczystą zaślepką ochronną. W konstrukcji wykorzystano dodatkowo uszczelkę płaską z włókna kompozytowego, w dokumentacji producenta wskazywana również jako Centellen® R WS 3825. Grubość ścianki połączenia wciskowego to 3,5 mm, a element charakteryzuje się wysoką wytrzymałością na rozciąganie. Rura systemowa Mepla jest elementem systemowym, przeznaczonym do pracy w instalacji prasowej bez redukcji.

Zastosowanie i media robocze

Śrubunek przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym w ramach systemu Geberit Mepla. Nadaje się do zimnej i ciepłej wody pitnej oraz do wody chłodzącej i grzewczej zarówno bez środka zapobiegającego zamarzaniu, jak i ze środkiem przeciwzamarzaniowym. Dopuszczalne jest zastosowanie do wody produkcyjnej i procesowej, wody deszczowej o współczynniku pH ? 5,5, wody morskiej oraz chemikaliów i płynów technicznych. Element pracuje również w instalacjach sprężonego powietrza w klasie czystości oleju 0-3, w układach podciśnieniowych oraz przy gazach obojętnych, takich jak azot. Uniwersalność wynika z materiału brązowego i uszczelnienia EPDM, które zachowują elastyczność i odporność w szerokim zakresie mediów.

Montaż i warunki pracy

Montaż odbywa się metodą prasowania. Na nypel nasuwa się rurę o średnicy zewnętrznej 40 mm, a następnie wykonuje się zaprasowanie dedykowanym narzędziem. Dopiero po zaprasowaniu uzyskuje się szczelność i pełną nośność połączenia. Kąt łuku wynosi 0°, forma jest prosta, co ułatwia prowadzenie instalacji w linii prostej i ogranicza liczbę elementów. Powierzchnie połączeń pozostają w stanie surowym, bez dodatkowego zabezpieczenia. Producent informuje, że wszystkie komponenty mające kontakt z wodą przeznaczoną do spożycia będą stopniowo zastępowane materiałami bezołowiowymi w trakcie 2026 roku.
