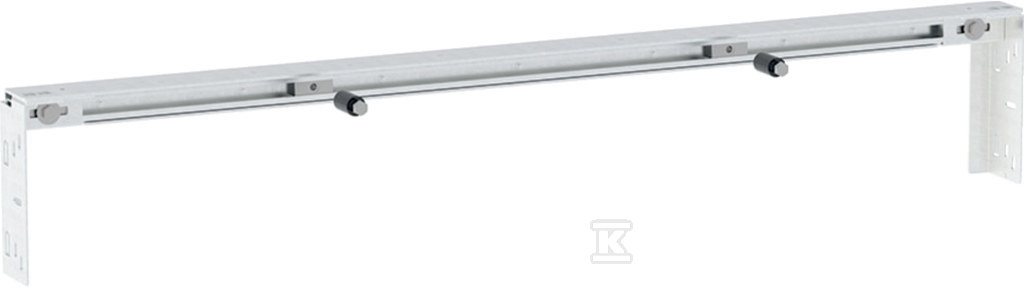

Trawers Duofix do mocowania elementów montażowych, 75 cm 111.042.00.1

Montaż stelaży podtynkowych między słupkami przy rozstawie 75 cm

Trawers Geberit Duofix przeznaczony jest do mocowania elementów montażowych pod umywalkę pomiędzy dwoma słupkami konstrukcyjnymi, gdy bezpośrednie kotwienie do ściany tylnej zestawem do kotwienia w ścianie nie jest możliwe. Stalowa, ocynkowana belka zapewnia sztywne oparcie dla stelaża podtynkowego w ścianach o wysokości pomieszczenia, w tym w lekkich konstrukcjach suchych i w systemowych ścianach Geberit Duofix. Nominalna szerokość 75 cm odpowiada rozstawowi słupków, a gabaryty 800 mm x 750 mm pozwalają na stabilne ułożenie elementu montażowego. Masa 3,55 kg świadczy o kompaktowej, ale nośnej konstrukcji.

Materiał i konstrukcja

Wykonanie ze stali ocynkowanej zapewnia odporność na korozję w typowych warunkach instalacji sanitarnych. Powierzchnia ocynkowana ogranicza powstawanie rdzy przy montażu w pomieszczeniach mokrych i w konstrukcjach z płyt gipsowo-kartonowych. Belka jest przeznaczona do pracy jako akcesorium montażowe, nie jako część zamienna ani element do poręczy, baterii, zlewozmywaka, miski WC, bidetu czy pisuaru. Konstrukcja jest dedykowana wyłącznie do mocowania elementów montażowych pod umywalkę.

Zastosowanie i zakres szerokości nominalnych

Trawers sprawdza się przy tworzeniu wnęk, np. pod podtynkowe szafki z lustrami, oraz przy montażu stelaży podtynkowych Geberit Duofix do umywalki pomiędzy dwoma profilami pionowymi. Dla szerokości nominalnej 75 cm element jest odpowiedni dla stelaży pod umywalkę o szerokości 50 cm. W praktyce zakres nominalny 75 cm do 120 cm pokrywa montaż elementów pod umywalkę 50 cm, natomiast szerokości nominalne 120 cm do 135 cm obsługują zarówno umywalki 44 cm i 50 cm z ograniczonym mocowaniem mebli przy 50 cm, jak i umywalki podwójne. Szerokość nominalna 60 cm jest przeznaczona dla umywalek 44 cm lub 50 cm z ograniczonym mocowaniem mebli przy 50 cm.

Montaż w ścianach systemowych i warunki pracy

Produkt jest przeznaczony do montażu między słupkami o wysokości pomieszczenia dla szerokości nominalnych 60, 75, 90, 105, 120 lub 135 cm. Nadaje się do konstrukcji wykonywanych suchym procesem, do ścian instalacyjnych na wysokość pomieszczenia oraz do ścian systemowych Geberit Duofix na wysokość pomieszczenia. Stosuje się go, gdy element montażowy umywalki nie może zostać zamocowany do ściany tylnej za pomocą wsporników dystansowych. W dostawie przewidziano 2 wsporniki mocujące do słupków oraz materiał montażowy dla elementu pod umywalkę i dodatkowy materiał montażowy.
