Trójnik z gwintem wewnętrznym Geberit Mapress C-Stahl (FKM niebieski): d=42mm, Rp=3/4'', d1=42mm 51425

Trójnik przejściowy Mapress C-Stahl z gwintem wewnętrznym do instalacji przemysłowych i solarnych

Trójnik przejściowy z gwintem wewnętrznym Rp 3/4'' i dwoma końcówkami zaprasowywanymi d 42 mm przeznaczony jest do rozgałęzień w instalacjach stalowych, gdzie wymagane jest połączenie rury systemowej z odgałęzieniem gwintowanym. Stalowa konstrukcja z uszczelką FKM w kolorze niebieskim zapewnia szczelność w szerokim zakresie mediów i temperatur, a wskaźnik zaciśnięcia ułatwia kontrolę prawidłowego wykonania połączenia na budowie. Rozwiązanie sprawdza się zarówno w wykonawstwie przemysłowym, jak i w instalacjach solarnych oraz technice grzewczej.

Konstrukcja i materiały

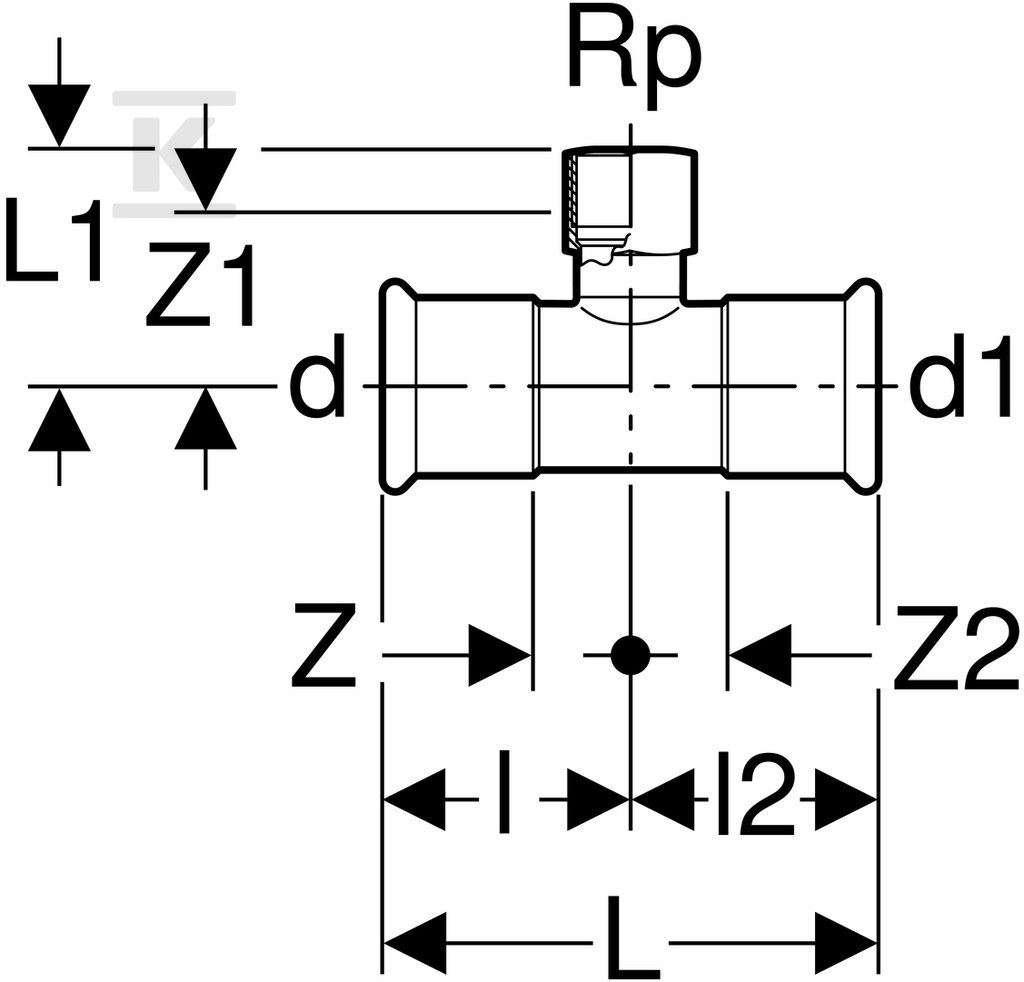

Korpus wykonano ze stali niestopowej 1.0034 E195 wg EN 10305, w ETIM określanej jako St 34.2 1.0034. Grubość ścianki połączeń wynosi 1,5 mm, a średnica zewnętrzna rur połączeń 1 i 3 to 42 mm przy nominalnej średnicy DN 40. Powierzchnia zewnętrzna jest zabezpieczona ocynkiem galwanicznym/elektrolitycznym, co ogranicza korozję w warunkach instalacji przemysłowych. Mufy zaprasowywane mają długość 57 mm, z czego długość robocza wynosi 27 mm, a połączenie gwintowane o średnicy nominalnej 3/4 cala 20 ma długość 54 mm przy długości roboczej 39 mm. Uszczelnienie zapewnia pierścień z FPM/FKM kauczuku fluorowego w kolorze niebieskim, a mufa zaprasowywana wyposażona jest w czarną zaślepkę ochronną. Produkt jest elementem rury systemowej.

Zastosowania i warunki pracy

Trójnik przeznaczony jest do wody ciepłowniczej do 140 °C, nośników ciepła w technice solarnej, olejów mineralnych i smarnych oraz paliw takich jak olej napędowy. Dopuszczalne jest zastosowanie do sprężonego powietrza w klasie czystości oleju 3-4. Zakres obejmuje technikę solarną, przemysł i budownictwo okrętowe. Stalowa obudowa i uszczelka FKM pozwalają na pracę w instalacjach o podwyższonej temperaturze i z mediami agresywnymi chemicznie, gdzie standardowe uszczelnienia gumowe byłyby niewystarczające.

Montaż i połączenia

Połączenia 1 i 3 to mufy zaciskowe zaprasowywane pod rurę o średnicy zewnętrznej 42 mm, DN 40. Połączenie 2 to gwint wewnętrzny Rp 3/4''. Konstrukcja przejściowa umożliwia rozgałęzienie rurociągu systemowego na odcinek gwintowany bez dodatkowych przejściówek. Montaż odbywa się metodą prasowania. Dzięki jednakowej średnicy d1 = 42 mm na obu końcówkach zaprasowywanych trójnik zachowuje ciągłość przekroju w głównym ciągu instalacji, a odgałęzienie gwintowane ułatwia podłączenie armatury lub urządzeń pomocniczych.
