Trójnik z gwintem wewnętrznym Geberit Mapress C-Stahl (FKM niebieski): d=54mm, Rp=3/4'', d1=54mm 51428

Rozgałęzienie instalacji stalowych z przyłączem gwintowym Rp 3/4" w systemie Mapress C-Stahl

Trójnik przejściowy z dwoma mufami zaciskowymi DN 50 i bocznym przyłączem gwintowym wewnętrznym Rp 3/4" przeznaczony jest do rozgałęzień w instalacjach przemysłowych, solarnych i okrętowych. Wykonanie ze stali niestopowej 1.0034 E195 wg EN 10305 zapewnia stabilność wymiarową i odporność mechaniczną w warunkach pracy z wodą ciepłowniczą, nośnikami solarnymi, olejami oraz paliwami. Niebieska uszczelka FKM i wskaźnik zaciśnięcia ułatwiają kontrolę prawidłowego montażu zaprasowywanego.

Konstrukcja i materiały

Korpus wykonano ze stali St 34.2 1.0034, w odmianie stal niestopowa 1.0034 E195 EN 10305. Połączenia 1 i 3 to mufy zaciskowe do rur o średnicy zewnętrznej 54 mm przy nominalnej średnicy DN 50 i grubości ścianki 1,5 mm. Powierzchnia połączeń 1 i 3 pozostawiona jest w stanie surowym, natomiast zewnętrzne zabezpieczenie ocynk galwaniczny/elektrolityczny chroni przed korozją w warunkach montażowych i eksploatacyjnych. Połączenie boczne 2 ma charakter inny niż mufa zaciskowa, z gwintem wewnętrznym Rp 3/4 cala 20, również ze stali St 34.2 1.0034 i zabezpieczeniem ocynk galwaniczny/elektrolitycznym.

Uszczelnienie zapewnia pierścień z FPM/FKM, kauczuku fluorowego, odporny na wysokie temperatury i agresywne media. Mufa zaprasowywana wyposażona jest w czarną zaślepkę ochronną. Produkt jest elementem rury systemowej, zaślepiony fabrycznie w zakresie wymagającym ochrony.

Zakres zastosowań i odporność na media

Element przeznaczony jest do pracy z wodą ciepłowniczą do 140 °C, z nośnikami ciepła w instalacjach solarnych oraz z olejami mineralnymi i smarnymi. Dopuszczalne jest zastosowanie z paliwami, w tym olejem napędowym, oraz ze sprężonym powietrzem przy klasie czystości oleju 3-4. Dzięki temu trójnik sprawdza się w technice solarnej, w instalacjach przemysłowych i w budownictwie okrętowym, gdzie wymagana jest odporność na zmienne temperatury i media chemicznie aktywne.

Szczelność przy podwyższonych temperaturach i w kontakcie z olejami oraz paliwami ogranicza ryzyko przecieków w rozgałęzieniach pod obciążeniem. Stalowa konstrukcja z ocynkowanym zewnętrznie korpusem ułatwia montaż w warunkach wilgotnych i narażonych na korozję atmosferyczną.

Montaż i parametry połączeń

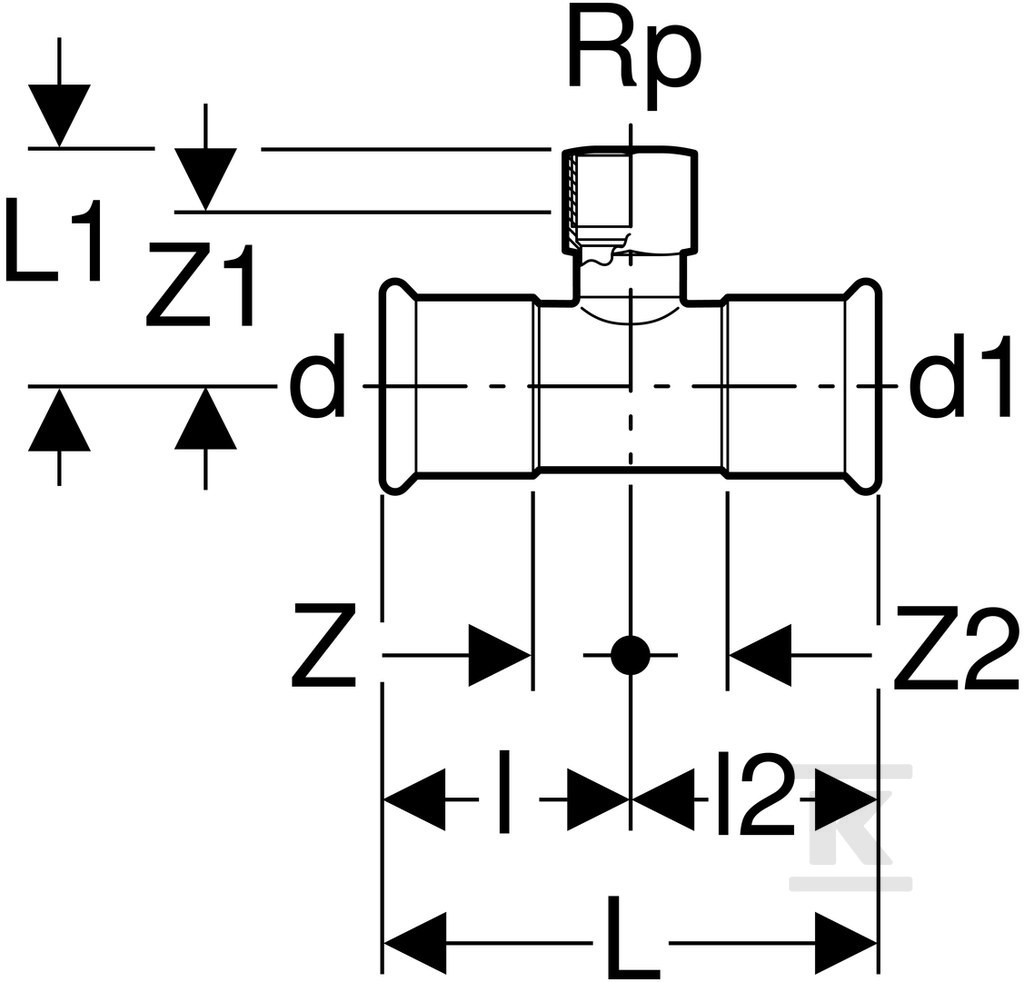

Połączenia 1 i 3 mają długość 69 mm przy długości roboczej 34 mm, co daje stabilny chwyt zaprasowywany na rurze 54 mm. Połączenie boczne 2 ma długość 60 mm przy długości roboczej 45 mm, co pozwala na pewne osadzenie elementu z gwintem wewnętrznym Rp 3/4" w rozgałęzieniu. Grubość ścianki 1,5 mm we wszystkich połączeniach stalowych zapewnia wytrzymałość mechaniczną przy zaprasowywaniu.

Montaż odbywa się metodą prasowania w systemie Mapress C-Stahl, bez spawania i bez użycia dodatkowych uszczelek montażowych.
