Trójnik Geberit Mapress C-Stahl z gwintem wewnętrznym: d=108mm, Rp=3/4'', d1=108mm 21336

Rozgałęzienie 90° z odgałęzieniem gwintowanym Rp 3/4" w systemie Mapress C-Stahl

Trójnik przejściowy Mapress C-Stahl łączy dwie mufy zaprasowywane o średnicy 108 mm z bocznym odgałęzieniem gwintowanym wewnętrznie Rp 3/4". Kąt rozgałęzienia 90° pozwala na proste odprowadzenie instalacji w kierunku prostopadłym bez dodatkowych kolan. Konstrukcja przeznaczona jest do systemów rurowych ze stali węglowej, gdzie wymagane jest trwałe połączenie prasowane z możliwością przyłączenia armatury gwintowanej.

Budowa i materiały

Korpus wykonany jest ze stali niestopowej St 34.2, 1.0034, E195 zgodnie z EN 10305. Połączenia 1 i 3 to mufy zaciskowe do rur o średnicy zewnętrznej 108 mm, DN 100, ze ścianką 2 mm. Powierzchnia zewnętrzna elementów stalowych zabezpieczona jest ocynkiem galwanicznym/elektrolitycznym, a powierzchnia robocza pozostawiona w stanie surowym. Odgałęzienie gwintowane wykonane jest ze stali St 34.2 z tym samym zabezpieczeniem powierzchni.

Uszczelnienie zapewnia pierścień z kauczuku butylowego CIIR w kolorze czarnym, fabrycznie osadzony w mufie. Kod profilu prasowania to M, co oznacza kompatybilność z szczękami i pierścieniami prasującymi systemu Mapress. Element jest zaślepiony i wyposażony w przezroczystą osłonę ochronną mufy. Wysoka wytrzymałość na rozciąganie stali oraz jednolita grubość ścianki 2 mm na wszystkich połączeniach stalowych przekładają się na stabilność mechaniczną w instalacjach przemysłowych.

• stal niestopowa 1.0034 E195, EN 10305

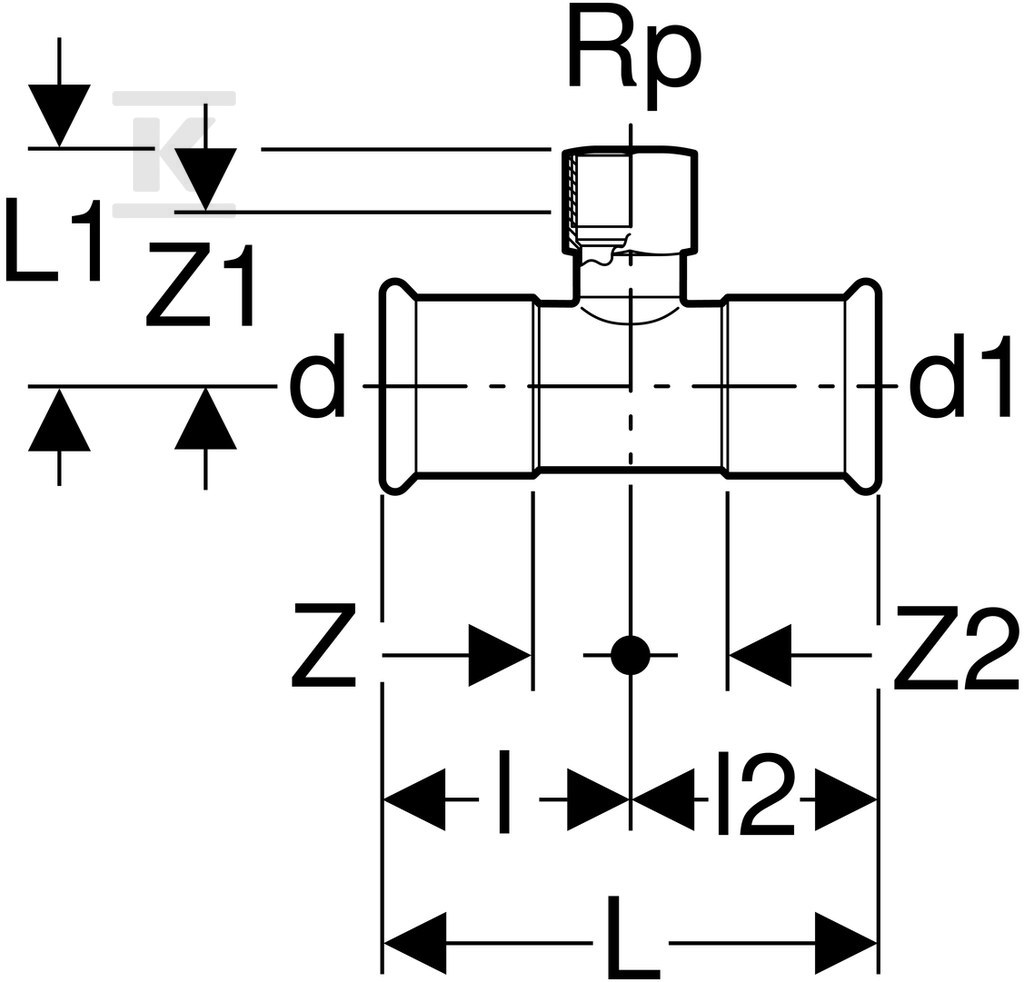

• mufy zaprasowywane 108 mm, DN 100, długość całkowita 155 mm, długość robocza 80 mm
• odgałęzienie gwint wewnętrzny cylindryczny BSPT-Rp wg ISO 7-1 / EN 10226-1, Rp 3/4", długość całkowita 90 mm, długość robocza 75 mm
• uszczelka CIIR, profil prasowania M

Zastosowanie i warunki pracy

Fitting przeznaczony jest do zamkniętych instalacji grzewczych i chłodniczych, obiegów wody ciepłowniczej do 120 °C, instalacji tryskaczowych mokrych oraz przewodów sprężonego powietrza po odolejeniu i osuszeniu. Sprawdzi się w instalacjach przemysłowych, budownictwie okrętowym i systemach HVAC, gdzie wymagana jest stalowa, prasowana sieć rurowa.

Zakres pracy to temperatura 0-120 °C oraz ciśnienie robocze do 16 bar. Element nie jest przeznaczony do wody pitnej. Dzięki ocynkowi zewnętrznemu korpus zachowuje odporność korozyjną w typowych warunkach przemysłowych, a uszczelka CIIR zapewnia szczelność w zakresie temperatur roboczych systemu.

• instalacje grzewcze i chłodnicze z czynnikiem z inhibitorem zamarzania lub bez
• woda ciepłownicza ? 120 °C
• tryskacze mokre
• przemysł, instalacje ogólne, sprężone powietrze

Montaż i szczelność połączenia

Połączenie prasowane jest szczelne dopiero po zaprasowaniu. Niezprasowany fitting jest nieszczelny, co eliminuje ryzyko przypadkowego przepływu podczas montażu. Mufy 108 mm prasuje się pierścieniami prasującymi i odpowiednimi szczękami, a odgałęzienie gwintowane umożliwia bezpośrednie dokręcenie zaworu, króćca lub armatury Rp 3/4".

Długości robocze 80 mm na obu mufach zaprasowywanych oraz 75 mm na stronie gwintowanej pozwalają na pewne osadzenie rury systemowej i zachowanie prawidłowej głębokości wciśnięcia. Połączenie 3 ma długość całkowitą 155 mm, analogicznie jak połączenie 1, co ułatwia planowanie trasy i zachowanie osiowości. Po zaprasowaniu uzyskuje się trwałe, bezobsługowe połączenie zgodne z systemem Geberit Mapress C-Stahl.
