Trójnik Geberit Mapress C-Stahl z gwintem wewnętrznym: d=76.1mm, Rp=3/4'', d1=76.1mm 21326

Trójnik zaprasowywany ze stalowym gwintem wewnętrznym do instalacji wodnych i przemysłowych

Trójnik przejściowy Mapress C-Stahl łączy dwa końce zaprasowywane o średnicy zewnętrznej 76,1 mm z gwintem wewnętrznym cylindrycznym Rp 3/4 cala. Kąt rozgałęzienia 90° i symetryczne połączenia DN 65 po obu stronach mufy zaciskowej pozwalają na odgałęzienie instalacji bez zmiany przekroju głównego przewodu. Stal niestopowa 1.0034 E195 wg EN 10305, gatunek St 34.2, zapewnia wysoką wytrzymałość na rozciąganie i stabilność wymiarową w instalacjach grzewczych, chłodniczych i przeciwpożarowych. Masa ok. 1,033 kg świadczy o solidnej konstrukcji przeznaczonej do montażu stałego.

Konstrukcja i materiały

Korpus wykonano ze stali St 34.2 1.0034, z zewnętrzną ochroną ocynk galwaniczny/elektrolityczny na połączeniach 1, 2 i 3. Powierzchnia połączeń pozostaje w stanie surowym, co ułatwia kontrolę przed montażem. Każda mufa zaciskowa ma kod profilu M do szczęk zaciskowych i jest wyposażona w czarną uszczelkę z CIIR. Mufa zaprasowywana jest dostarczana z przezroczystą zaślepką ochronną, a element jest zaślepiony fabrycznie. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu - w stanie niezaprasowanym jest celowo nieszczelne. Konstrukcja jednoczęściowa, systemowa, z uszczelkami, zapewnia powtarzalność montażu.

Zastosowanie i warunki pracy

Przeznaczony jest do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem, do wody ciepłowniczej do 120°C w sposób ciągły, do instalacji tryskaczowych mokrych i sprinklerowych mokrych. Dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości olej 3. Zakres obejmuje instalacje domowe, przemysłowe i w budownictwie okrętowym. Maksymalne ciśnienie robocze przy 20°C wynosi 16 bar, a maksymalna temperatura medium w sposób ciągły to 120°C. Gwint wewnętrzny Rp 3/4 cala, czyli nominalnie 20, umożliwia szybkie podłączenie armatury lub odgałęzienia bez dodatkowych przejściówek.

Montaż i bezpieczeństwo instalacji

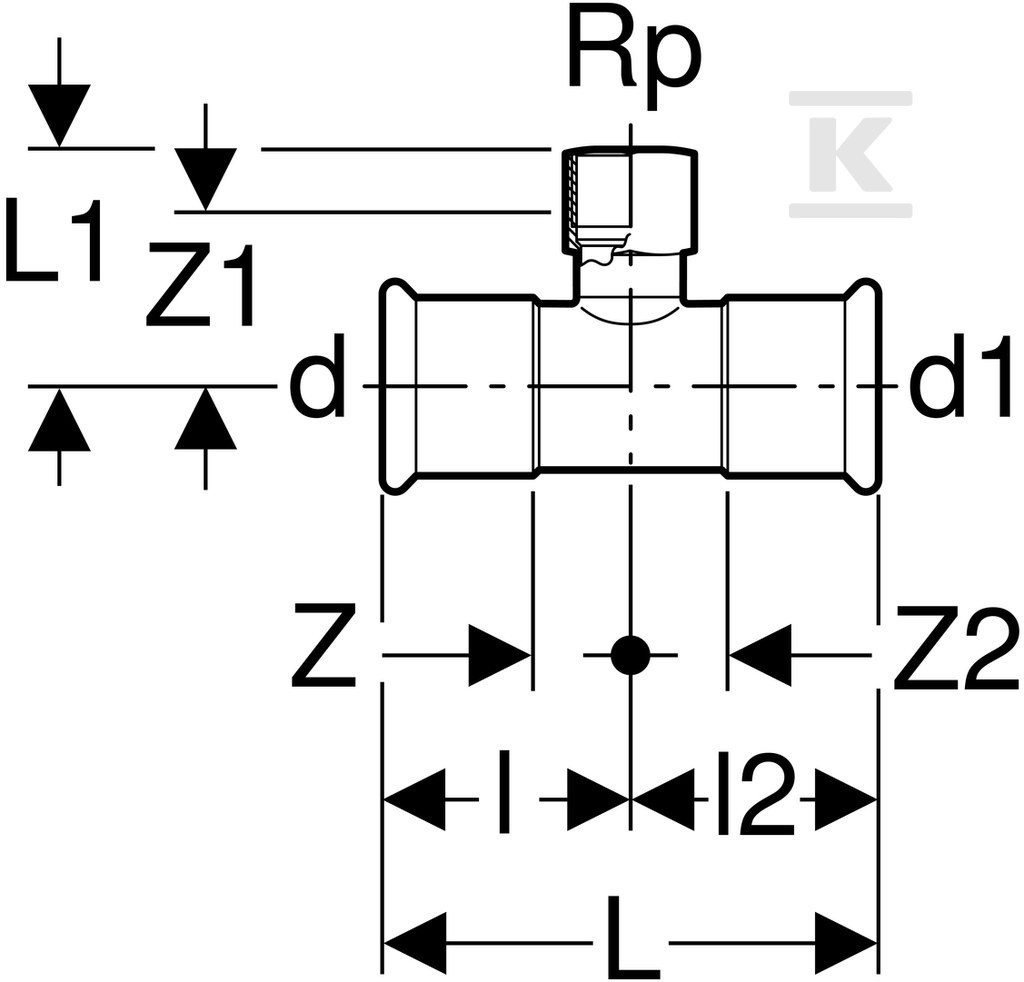

Połączenia 1 i 3 to mufy zaciskowe na rurę 76,1 mm o grubości ścianki 2 mm, z długością połączenia 115 mm i długością roboczą 62 mm. Połączenie gwintowane ma długość 74 mm i długość roboczą 59 mm. Takie wymiary pozwalają na pewne osadzenie rury i zachowanie odpowiedniego zapasu materiału pod zacisk. Montaż odbywa się metodą prasowania, co eliminuje lutowanie i spawanie na budowie. Dzięki ocynkowi zewnętrznemu element zachowuje odporność korozyjną w typowych warunkach instalacji wewnętrznych, a uszczelka CIIR zapewnia elastyczne uszczelnienie w zakresie temperatur roboczych.
