Trójnik Geberit Mapress C-Stahl z gwintem wewnętrznym: d=88.9mm, Rp=3/4'', d1=88.9mm 21331

Rozgałęzienie stalowe z gwintem wewnętrznym do systemu Mapress C-Stahl

Trójnik przejściowy przeznaczony do instalacji stalowych w technologii zaprasowywania Mapress C-Stahl łączy dwa końce mufowe o średnicy zewnętrznej 88,9 mm z odgałęzieniem gwintowanym wewnętrznie Rp 3/4". Kąt rozgałęzienia 90 ° pozwala na proste odprowadzenie przewodu do armatury lub urządzenia bez dodatkowych kolanek. Wysoka wytrzymałość na rozciąganie oraz stalowa konstrukcja sprawiają, że element sprawdza się w instalacjach o podwyższonych wymaganiach mechanicznych.

Konstrukcja i materiały

Korpus wykonano ze stali niestopowej 1.0034 E195 wg EN 10305, oznaczonej jako St 34.2. Połączenia 1 i 3 to mufy zaciskowe do rury 88,9 mm, DN 80, o grubości ścianki 2 mm i kodzie profilu M do szczęk zaciskowych. Odgałęzienie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, Rp 3/4", DN 20. Powierzchnia połączeń 1, 2 i 3 ma obróbkę stan surowy, a zabezpieczenie powierzchni to ocynk galwaniczny/elektrolityczny na zewnątrz.

Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu, co ogranicza ryzyko montażu niedokończonego. Element nie jest wieloczęściowy, nie posiada zaworu spustowego ani odpowietrznika, a jego główny kolor złącza określono jako inny.

Zakres zastosowań i warunki pracy

Produkt przeznaczony jest do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem. Dopuszczalne jest zastosowanie do wody ciepłowniczej do 120 °C. Sprawdzi się w instalacjach tryskaczowych mokrych oraz w sieciach sprinklerowych mokrych. Ze względu na zgodność z klasą czystości oleju 3 nadaje się także do sprężonego powietrza.

Typowe środowiska to instalacje domowe, przemysłowe i budownictwo okrętowe. Jako rura systemowa Mapress C-Stahl współpracuje z pozostałymi elementami stalowymi w tej linii, co ułatwia budowę spójnej sieci rozprowadzającej. Stalowa baza materiałowa i ocynk zewnętrzny zwiększają odporność na korozję w warunkach instalacji grzewczych i chłodniczych.

Montaż i bezpieczeństwo połączenia

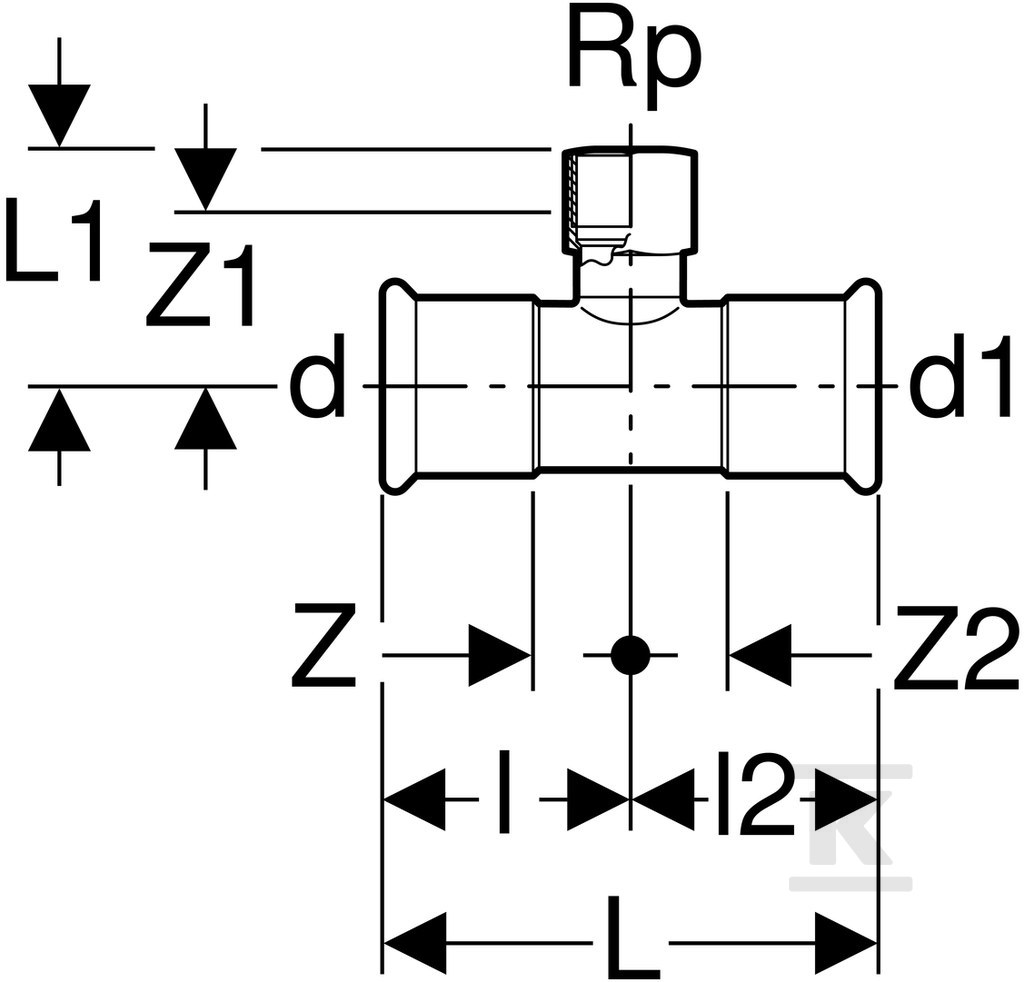

Montaż odbywa się w technologii zaprasowywania. Długość połączenia 1 wynosi 130 mm przy długości roboczej 70 mm, a połączenia 3 to odpowiednio 130 mm i 70 mm. Połączenie gwintowane 2 ma długość 80 mm przy długości roboczej 65 mm. Parametry te pozwalają na precyzyjne zaplanowanie trasy rur i zachowanie właściwych naddatków na zaprasowanie.

Połączenie jest szczelne wyłącznie po prawidłowym zaprasowaniu, co eliminuje ryzyko przecieku w fazie montażu. Uszczelka CIIR zapewnia elastyczne uszczelnienie przy zmianach temperatury w dopuszczalnym zakresie. Brak ukształtowania do kierunku przepływu oznacza neutralny opór hydrauliczny, a konstrukcja jednoczęściowa upraszcza obróbkę i skraca czas instalacji.
