Trójnik redukcyjny Geberit Mapress C-Stahl: d=108mm, d1=88.9mm, d2=108mm 21250

Trójnik zaprasowywany ze stali węglowej do instalacji wodnych i przemysłowych

Rozwiązanie z systemu Mapress C-Stahl przeznaczone do rozgałęzień w instalacjach z rur stalowych. Trójnik 90 ° łączy dwa odgałęzienia o średnicy zewnętrznej 108 mm z odgałęzieniem redukcyjnym 88,9 mm, co w przekładzie na średnice nominalne daje DN 100 - DN 80 - DN 100. Konstrukcja z mufami zaciskowymi i profilem M do szczęk zaprasowywujących zapewnia powtarzalne połączenia w sieciach grzewczych, chłodniczych i przeciwpożarowych.

Budowa i materiały

Korpus wykonany jest ze stali niestopowej St 34.2, oznaczenie 1.0034 E195 wg EN 10305. Ścianki połączeń mają grubość 2 mm, a materiał charakteryzuje się wysoką wytrzymałością na rozciąganie. Powierzchnia zewnętrzna jest zabezpieczona ocynkiem galwanicznym/elektrolitycznym, co ogranicza korozję w warunkach instalacji wewnętrznych. Obróbka powierzchni połączeń to stan surowy.

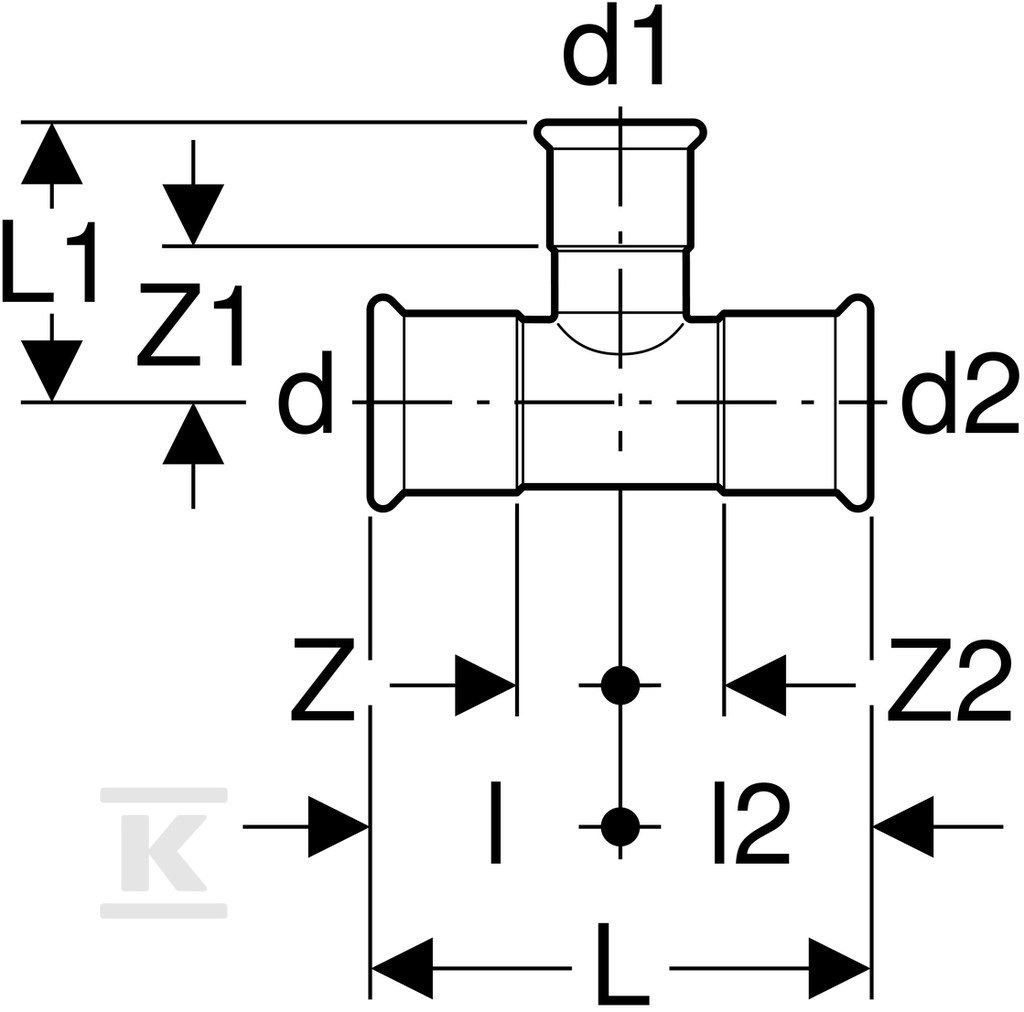

Uszczelnienie zapewnia czarna uszczelka z CIIR, umieszczona w mufie zaprasowywanej. Połączenia 1 i 3 mają długość 155 mm przy długości roboczej 80 mm, połączenie 2 ma długość 137 mm przy długości roboczej 77 mm. Długość robocza połączenia 3 wynosi 80 mm. Wszystkie mufy są przeznaczone do rur systemowych i pracują z kodem profilu M.

Zakres zastosowań i warunki pracy

Trójnik pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20 °C. Przeznaczony jest do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem, a także do wody ciepłowniczej do 120 °C. Dopuszczalne jest zastosowanie w instalacjach tryskaczowych mokrych.

Zastosowanie obejmuje instalacje domowe, przemysłowe oraz budownictwo okrętowe. Stalowa konstrukcja i ocynk zewnętrzny pozwalają na montaż w miejscach narażonych na zawilgocenie, a uszczelka CIIR zapewnia szczelność w typowych zakresach temperatur pracy systemów grzewczych i chłodniczych.

Montaż i właściwości połączeń

Połączenie jest szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przypadkowego przecieku przed zakończeniem montażu. Kąt rozgałęzienia 90 ° ułatwia prowadzenie instalacji w ograniczonej przestrzeni. Mufy zaciskowe na wszystkich trzech końcach pozwalają na szybkie łączenie rur o średnicach zewnętrznych 108 mm, 88,9 mm i 108 mm bez dodatkowych przejściówek.

Wysoka wytrzymałość na rozciąganie materiału oraz jednolita grubość ścianki 2 mm na każdym połączeniu przekładają się na stabilność mechaniczną w sieciach poddawanych obciążeniom termicznym i hydraulicznym. Konstrukcja systemowa ułatwia planowanie tras rurociągów i zapewnia kompatybilność z pozostałymi elementami Mapress C-Stahl.
