Trójnik redukcyjny Geberit Mapress C-Stahl: d=22mm, d1=12mm, d2=22mm 21205

Rozwiązanie zaprasowywane do rozgałęzień instalacji wodnych i przeciwpożarowych

Trójnik redukcyjny 90° ze stali węglowej łączy dwie mufy zaprasowywane o średnicy zewnętrznej 22 mm z odgałęzieniem o średnicy zewnętrznej 12 mm. Umożliwia rozgałęzienie instalacji z zachowaniem szczelności dopiero po zaprasowaniu, co ogranicza ryzyko nieszczelności na etapie montażu. Kąt 90° i redukcja 22×12×22 sprawiają, że element pasuje do typowych węzłów rozprowadzających w instalacjach grzewczych, chłodniczych i tryskaczowych.

Konstrukcja i materiały

Korpus wykonano ze stali niestopowej 1.0034 E195 wg EN 10305, oznaczonej jako St 34.2. Połączenia 1, 2 i 3 to mufy zaprasowywane z kodem profilu M do szczęk zaciskowych. Zewnętrzna powierzchnia jest zabezpieczona ocynkiem galwanicznym/elektrolitycznym, co zwiększa odporność na korozję w środowisku instalacji wodnych. Obróbka powierzchni połączeń pozostaje w stanie surowym, a uszczelnienie zapewnia czarna uszczelka z CIIR.

Grubość ścianki wynosi 1,5 mm dla połączeń 1 i 3 oraz 1,2 mm dla połączenia 2. Długości połączeń to 37 mm dla połączenia 1 i 3 oraz 40 mm dla połączenia 2, przy długościach roboczych 16 mm dla połączeń 1 i 3 oraz 23 mm dla połączenia 2. Nominalne średnice wewnętrzne to DN 20 dla połączeń 1 i 3 oraz DN 10 dla połączenia 2. Wysoka wytrzymałość na rozciąganie i stal systemowa potwierdzają przeznaczenie do obciążeń instalacyjnych.

Mufa zaprasowywana jest wyposażona w przezroczystą zaślepkę ochronną. Wskaźnik zaciśnięcia pozwala wizualnie potwierdzić prawidłowe wykonanie połączenia. Połączenie jest szczelne dopiero po zaprasowaniu.

Zastosowanie i warunki pracy

Element przeznaczony jest do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu. Dopuszczalna temperatura dla wody ciepłowniczej to ? 120 °C. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar.

Zastosowanie obejmuje instalacje domowe, przemysłowe i budownictwo okrętowe, w tym instalacje tryskaczowe mokre. Redukcja 22 mm na 12 mm umożliwia podłączenie mniejszej gałęzi bez dodatkowych przejściówek, a symetryczne wyjścia 22 mm zachowują ciągłość głównego przewodu.

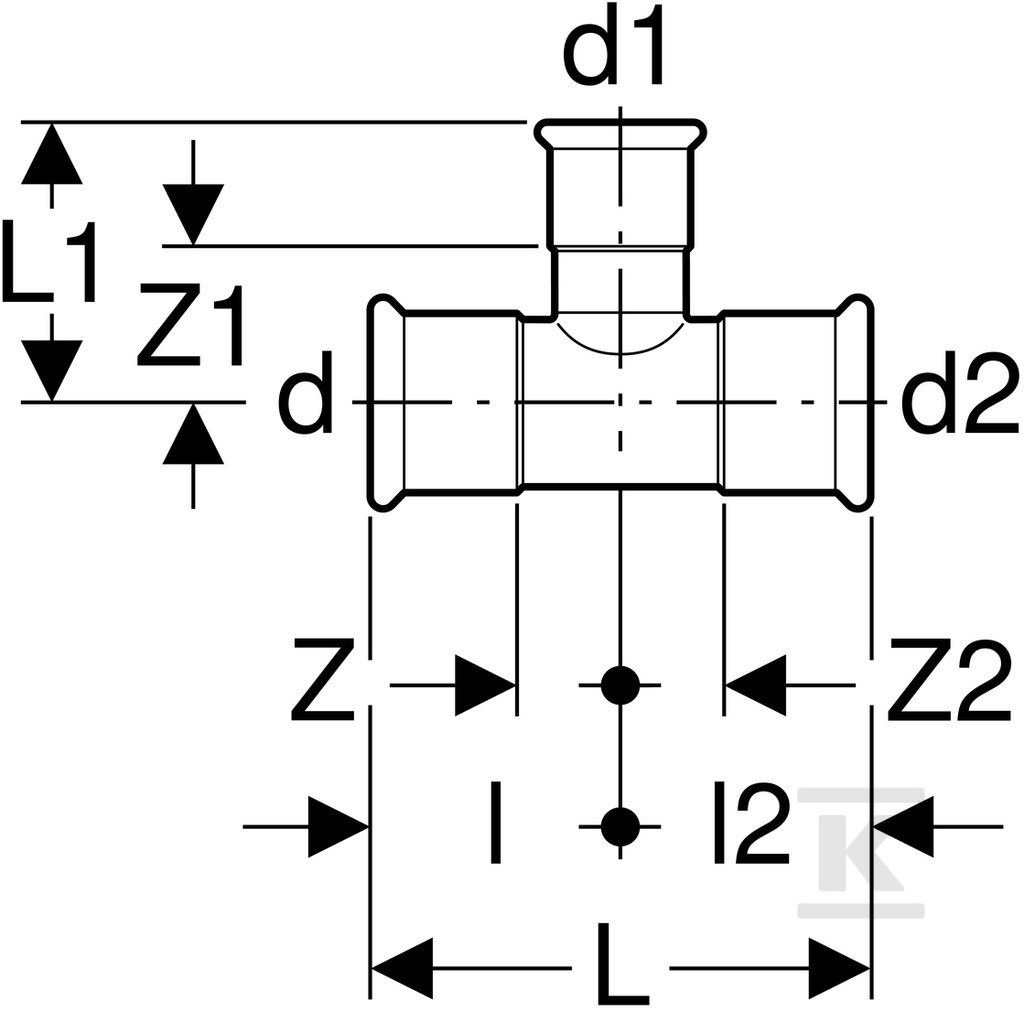

Wymiary gabarytowe ułatwiają planowanie: długość całkowita ok. 7,4 cm, wymiary osiowe ok. 4 cm i 3,7 cm, z odsadzeniami ok. 1,6 cm i 2,3 cm. Kąt 90° zapewnia zwarty układ rozgałęzienia przy ograniczonej przestrzeni.

Montaż i kontrola szczelności

Montaż odbywa się w technologii zaprasowywania. Połączenie nie jest szczelne przed zaprasowaniem, co eliminuje ryzyko przypadkowego przepływu podczas prac instalacyjnych. Wskaźnik zaciśnięcia ułatwia kontrolę jakości montażu na budowie.

Produkt jest rurą systemową z uszczelkami, bez zaworu spustowego i bez odpowietrznika. Brak ukształtowania do kierunku przepływu oznacza uniwersalne zastosowanie w obu kierunkach.
