Trójnik redukcyjny Geberit Mapress C-Stahl: d=88.9mm, d1=42mm, d2=88.9mm 21239

Rozgałęzienie zaprasowywane ze stali węglowej 88,9 × 42 × 88,9 mm do systemu Mapress C-Stahl

Trójnik redukcyjny z mufami zaciskowymi przeznaczony do rozgałęzień pod kątem 90° w instalacjach z rur stalowych. Dwa odgałęzienia o średnicy zewnętrznej 88,9 mm, DN 80, łączone z odgałęzieniem redukcyjnym 42 mm, DN 40. Wykonanie z niestopowej stali 1.0034 E195 wg EN 10305, gatunek St 34.2, zapewnia wysoką wytrzymałość na rozciąganie i stabilność w instalacjach ciśnieniowych.

Konstrukcja i materiał

Korpus trójnika wykonano ze stali węglowej St 34.2, 1.0034. Powierzchnia zewnętrzna muf jest ocynkowana galwanicznie/elektrolitycznie, co ogranicza korozję w warunkach instalacji wewnętrznych. Obróbka powierzchni połączeń w stanie surowym ułatwia prawidłowe osadzenie rury przed zaprasowaniem.

Każde połączenie to mufa zaciskowa z profilem M do szczęk zaciskowych. Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym. Połączenie jest szczelne dopiero po zaprasowaniu - w stanie niezaprasowanym element jest celowo nieszczelny, co stanowi wskaźnik montażowy.

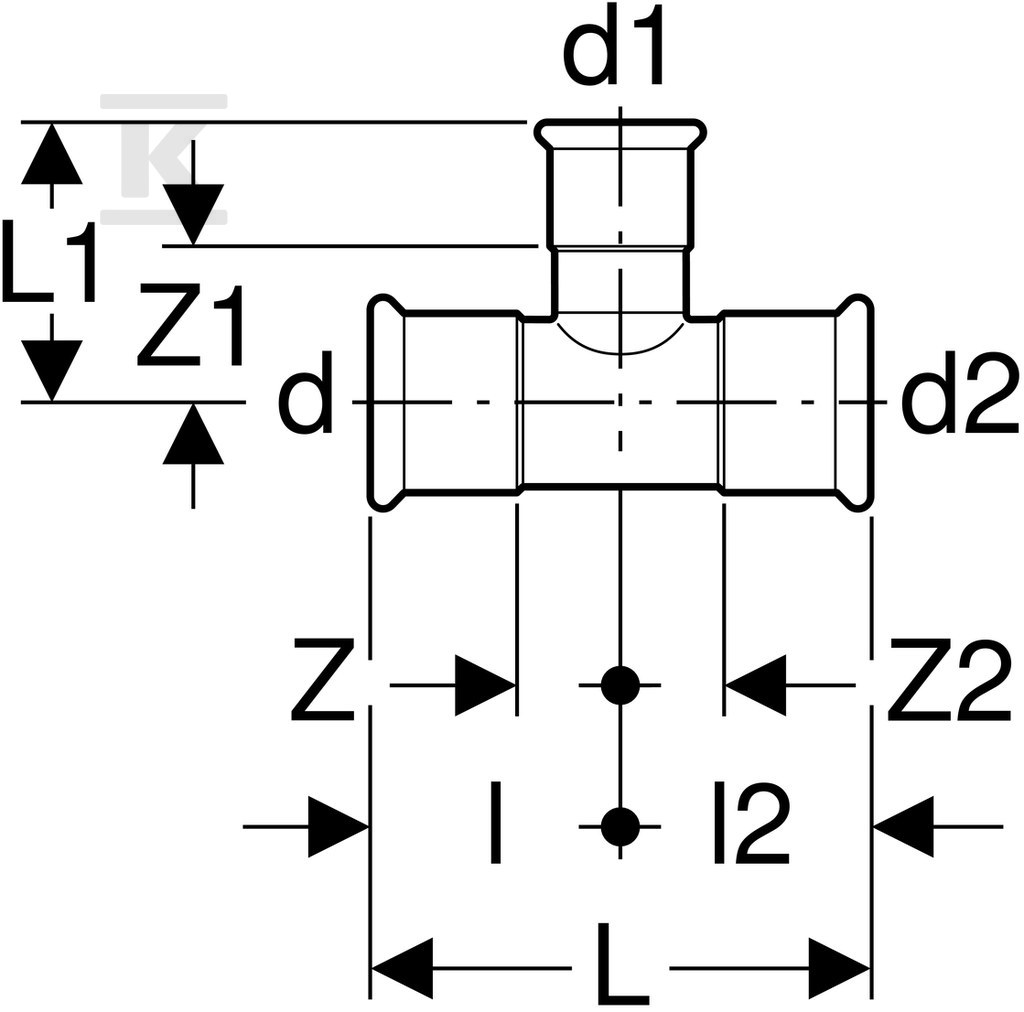

Grubość ścianki wynosi 2 mm dla obu połączeń 88,9 mm i 1,5 mm dla połączenia 42 mm. Długości montażowe wynoszą 70 mm dla połączeń 88,9 mm i 59 mm dla połączenia 42 mm, przy całkowitych długościach muf 130 mm i 89 mm. Element jest zaślepiony ochronnie, co chroni uszczelkę do momentu montażu.

Zakres zastosowań i warunki pracy

Przeznaczony do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z dodatkiem takiego środka. Dopuszczalna temperatura dla wody ciepłowniczej do 120 °C. Nadaje się do tryskacza mokrego.

Stosowany w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Rura systemowa, zgodna z linią Geberit Mapress C-Stahl, pozwala na budowę ciągów stalowych z połączeniami zaprasowywanymi.

Montaż i bezpieczeństwo połączenia

Montaż odbywa się metodą prasowania. Po prawidłowym wciśnięciu rury na głębokość roboczą mufa jest prasowana szczękami dedykowanymi do profilu M. Dopiero po zaprasowaniu uzyskuje się szczelność na trwałe.

W instalacjach od DN 65 do DN 100 zaleca się dodatkową ochronę antykorozyjną zgodnie z AGI Arbeitsblatt Q 151 z kwietnia 2013. Dla średnic do DN 50 możliwe jest zastosowanie owijki Geberit Dichtbandage z kauczuku butylowego IIR. Należy przestrzegać wytycznych montażowych producenta.
