Trójnik z gwintem wewnętrznym Geberit Mapress Edelstahl (FKM niebieski): d=22mm, Rp=3/4'', d1=22mm 50417

Rozgałęzienie instalacji ze stali nierdzewnej z gwintem wewnętrznym 22 mm × Rp 3/4"

Przejściowy trójnik zaprasowywany Mapress Edelstahl łączy dwie mufy zaciskowe O 22 mm z gwintem wewnętrznym Rp 3/4". Konstrukcja przeznaczona jest do rozgałęzień w instalacjach przemysłowych, solarnych i technicznych, gdzie wymagane jest połączenie rur systemowych ze złączem gwintowanym bez dodatkowych przejściówek. Uszczelka FKM w kolorze niebieskim oraz wskaźnik zaciśnięcia ułatwiają kontrolę prawidłowego wykonania połączenia na budowie.

Budowa i materiały

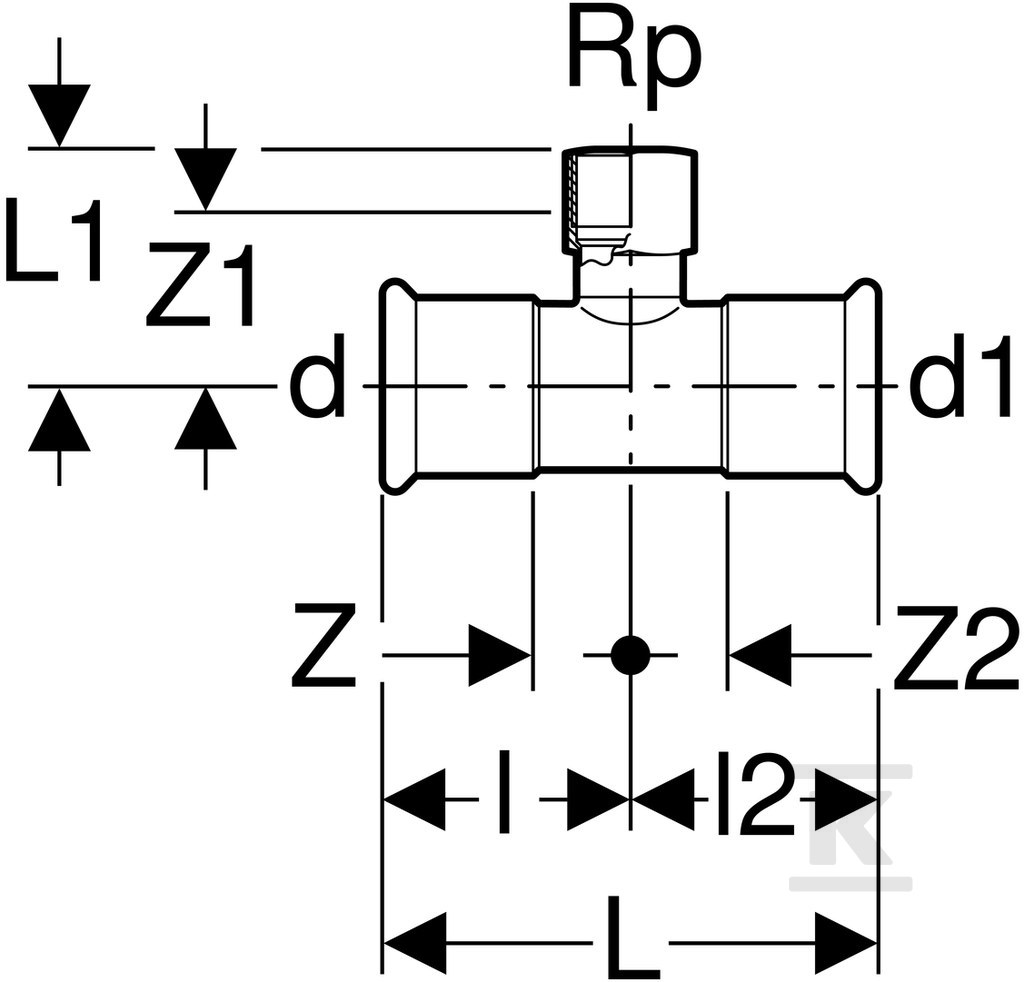

Korpus wykonano ze stali nierdzewnej 316, gatunek CrNiMo 1.4401 wg EN 10088. Materiał połączenia 1, 2 i 3 to stal nierdzewna z grubością ścianki 1,2 mm, w stanie surowym bez dodatkowej obróbki powierzchni. Mufy zaprasowywane mają długość 37 mm, z czego długość robocza wynosi 16 mm, co zapewnia stabilne osadzenie rury systemowej O 22 mm DN 20. Połączenie gwintowe Rp 3/4" DN 20 ma długość 46 mm i długość roboczą 31 mm. Element jest zaślepiony, wyposażony w uszczelki i posiada czarną zaślepkę ochronną na mufie. Powierzchnia jest wolna od substancji zakłócających proces lakierowania, a uszczelka z kauczuku fluorowego FPM/FKM w wersji niebieskiej jest standardowo stosowana w tym modelu.

Zastosowania i media robocze

Trójnik przeznaczony jest do pracy z szerokim zakresem mediów. Sprawdzi się w instalacjach wody ciepłowniczej do 140 °C, w obiegach nośników ciepła solarnych oraz w technice solarnej. Dopuszczalne są chemikalia i płyny techniczne, oleje mineralne i smarne, paliwa takie jak olej napędowy, a także sprężone powietrze w klasie czystości oleju 0-4. Konstrukcja nadaje się do gazów przemysłowych, w tym acetylenu i gazów ochronnych do spawania. Dzięki odporności stali 1.4401 element jest stosowany w przemyśle i budownictwie okrętowym, gdzie wymagana jest odporność na korozję i trwałość połączenia zaprasowywanego.

Montaż i parametry połączeń

Model jest trójnikiem nieredukcyjnym, jednoczęściowym, bez zaworu spustowego i odpowietrznika, przeznaczonym jako rura systemowa. Połączenie 1 i 3 to mufa zaciskowa do rur O 22 mm DN 20, połączenie 2 to gwint wewnętrzny Rp 3/4" DN 20. Brak ukształtowania do kierunku przepływu upraszcza orientację przy montażu. Wskaźnik zaciśnięcia widoczny po prawidłowym zaprasowaniu pozwala instalatorowi szybko zweryfikować wykonanie połączenia bez demontażu.
