Trójnik z gwintem wewnętrznym Geberit Mapress Edelstahl (FKM niebieski): d=42mm, Rp=3/4'', d1=42mm 50425

Rozwiązanie przejściowe z gwintem wewnętrznym do instalacji przemysłowych i solarnych

Do instalacji z rurą systemową Geberit Mapress Edelstahl przeznaczony jest trójnik przejściowy z dwoma końcówkami zaprasowywanymi d 42 mm i centralnym przyłączem z gwintem wewnętrznym Rp 3/4''. Wykonany ze stali CrNiMo 1.4401, z niebieską uszczelką z FKM, wskaźnikiem zaciśnięcia oraz mufą zaprasowywaną z czarną zaślepką ochronną. Konstrukcja jest wolna od substancji zakłócających proces lakierowania i przeznaczona do pracy z cieczami, gazami i mediami technicznymi w instalacjach przemysłowych, solarnych i okrętowych.

Budowa i materiały

Korpus i obie mufy zaciskowe wykonane są ze stali nierdzewnej 316, gatunek 1.4401 wg EN 10088, w stanie surowym bez dodatkowej obróbki powierzchni. Grubość ścianki połączeń wynosi 1,5 mm. Uszczelnienie zapewnia pierścień z kauczuku fluorowego FPM/FKM w kolorze niebieskim, odporny na agresywne media. Mufa zaprasowywana ma fabrycznie założoną czarną zaślepkę ochronną, a na powierzchni widoczny jest wskaźnik zaciśnięcia ułatwiający kontrolę prawidłowego montażu. Produkt nie jest modelem wieloczęściowym ani redukcyjnym, nie posiada zaworu spustowego ani odpowietrznika.

Zastosowania i media robocze

Trójnik przeznaczony jest do pracy z szerokim zakresem mediów. Sprawdzi się w instalacjach z:

• chemikaliami i płynami technicznymi,
• wodą ciepłowniczą do 140 °C,
• nośnikami ciepła w technice solarnej,
• olejami mineralnymi i smarnymi,
• paliwami takimi jak olej napędowy,
• sprężonym powietrzem w klasie czystości oleju 0-4,
• gazami przemysłowymi, w tym acetylenem i gazami ochronnymi do spawania.

Zastosowanie obejmuje technikę solarną, przemysł oraz budownictwo okrętowe. Rura systemowa potwierdza kompatybilność z siecią Geberit Mapress Edelstahl do cieczy i gazów.

Montaż i wymiary robocze

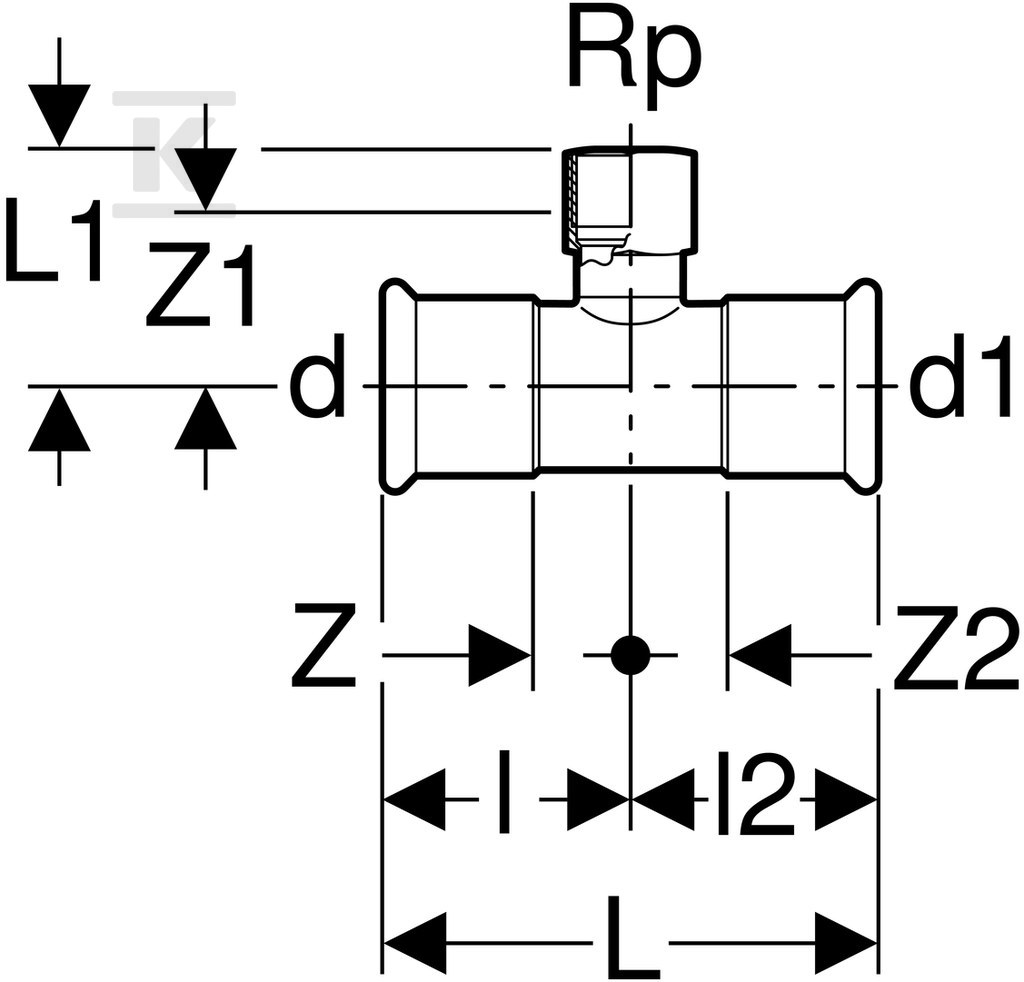

Połączenia 1 i 3 to mufy zaciskowe na rurę o średnicy zewnętrznej 42 mm, znamionowo DN 40. Długość połączenia wynosi 57 mm przy długości roboczej 27 mm. Połączenie 2 to gwint wewnętrzny Rp 3/4'', znamionowo 3/4 cala, z długością połączenia 56 mm i długością roboczą 41 mm. Stalowe elementy połączenia 1 i 2 utrzymują ten sam gatunek materiału 1.4401, a powierzchnie pozostają w stanie surowym. Dzięki takim wymiarom element łatwo wkomponowuje się w istniejące odcinki rurowe i umożliwia przejście z systemu zaprasowywanego na przyłącze gwintowane bez dodatkowych przejściówek.
