Trójnik z gwintem wewnętrznym Geberit Mapress Edelstahl (FKM niebieski): d=76.1mm, Rp=3/4'', d1=76.1mm 50437

Rozgałęzienie instalacji stalowych z gwintem wewnętrznym 3/4'' i dwoma mufami zaprasowywanymi 76,1 mm

Trójnik przejściowy Mapress Edelstahl łączy dwie mufy zaprasowywane DN 65 o średnicy zewnętrznej 76,1 mm z gwintem wewnętrznym Rp 3/4''. Wykonany jest ze stali nierdzewnej CrNiMo 1.4401, odpowiednik stali 316, w klasie EN 10088, z uszczelką z niebieskiego FKM/FPM. Konstrukcja jednoczęściowa przeznaczona jest do rur systemowych i zapewnia szczelne połączenie prasowane bez dodatkowych uszczelek montażowych.

Przeznaczenie wynika z materiału i uszczelnienia. Stal 1.4401 zapewnia odporność na korozję w środowiskach agresywnych, a niebieska uszczelka FKM rozszerza zakres temperatur i mediów. Element jest wolny od substancji zakłócających proces lakierowania, co ułatwia prace w obiektach z wykończeniami. Mufy zaprasowywane mają czarną zaślepkę ochronną, a na korpusie znajduje się wskaźnik zaciśnięcia ułatwiający kontrolę prawidłowego wykonania połączenia przez instalatora.

Konstrukcja i materiały

Korpus trójnika wykonano ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo, z grubością ścianki 1,5 mm. Powierzchnie połączeń pozostawiono w stanie surowym, bez dodatkowego zabezpieczenia powłokowego. Połączenia 1 i 3 to mufy zaciskowe zaprasowywane, każde o średnicy zewnętrznej 76,1 mm i nominalnej DN 65. Połączenie 2 to gwint wewnętrzny Rp 3/4'', czyli nominalnie 20 mm. Uszczelnienie zapewnia pierścień z kauczuku fluorowego FKM w kolorze niebieskim, odporny na wysokie temperatury i media chemiczne. Produkt jest jednoczęściowy, z uszczelkami fabrycznie założonymi, bez zaworu spustowego i odpowietrznika.

Wymiary montażowe wspierają szybką pracę. Długość robocza muf zaprasowywanych wynosi 62 mm przy całkowitej długości połączenia 115 mm, co daje stabilny zakres zacisku. Gwint wewnętrzny ma długość roboczą 59 mm i całkowitą 74 mm, co pozwala na pewne dociśnięcie armatury. Całość jest lekka i kompaktowa, a brak kształtowania do kierunku przepływu upraszcza orientację w instalacji.

Zakres zastosowań i odporność

Trójnik przeznaczony jest do instalacji przemysłowych, solarnych, okrętowych i technicznych, gdzie wymagana jest odporność na korozję i szeroki zakres mediów. Sprawdzi się w instalacjach z wodą ciepłowniczą do 140 °C, nośnikami ciepła w technice solarnej, chemikaliami i płynami technicznymi, olejami mineralnymi i smarnymi oraz paliwami takimi jak olej napędowy. Dopuszczalne jest zastosowanie do sprężonego powietrza w klasie czystości oleju 0-4 oraz do gazów przemysłowych, w tym acetylenu i gazów ochronnych do spawania.

Dzięki stali 1.4401 i uszczelce FKM element zachowuje szczelność w instalacjach grzewczych, chłodniczych i technologicznych. Niebieski kolor uszczelki ułatwia identyfikację medium i zgodność z systemem Mapress Edelstahl. Rozwiązanie jest stosowane w technice solarnej, przemyśle i budownictwie okrętowym, gdzie liczy się trwałość połączenia prasowanego i odporność na agresywne środowisko.

Montaż i parametry geometryczne

Montaż odbywa się metodą prasowania, bez lutowania i spawania. Mufy zaprasowywane przyjmują rurę systemową o średnicy zewnętrznej 76,1 mm, a gwint wewnętrzny Rp 3/4'' umożliwia podłączenie armatury, zaworów lub redukcji. Wskaźnik zaciśnięcia na korpusie sygnalizuje prawidłowe wykonanie operacji prasowania, co ogranicza ryzyko błędu wykonawczego. Czarna zaślepka ochronna na mufie zabezpiecza uszczelkę do momentu montażu.

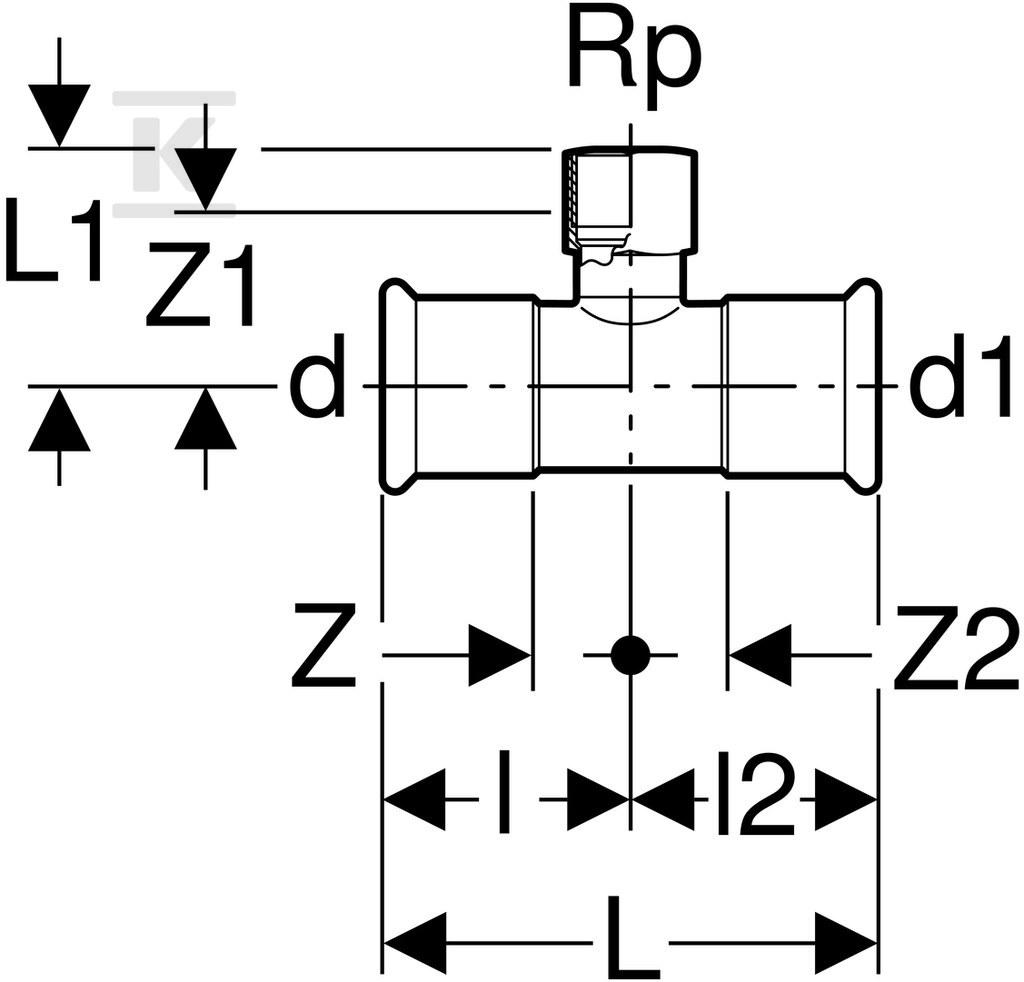

Parametry geometryczne ułatwiają planowanie trasy. Dwie mufy zaprasowywane DN 65 o długości roboczej 62 mm i całkowitej 115 mm zapewniają stabilne oparcie rury, a połączenie gwintowane o długości roboczej 59 mm i całkowitej 74 mm pozwala na montaż standardowych elementów z gwintem Rp 3/4''. Stal nierdzewna w stanie surowym zachowuje pełną odporność mechaniczną, a brak dodatkowych powłok upraszcza kontrolę wizualną jakości połączenia.
