Trójnik Geberit Mapress Edelstahl z gwintem wewnętrznym: d=18mm, Rp=3/4'', d1=18mm 31306

Trójnik przejściowy 90° z gwintem wewnętrznym Rp 3/4" w systemie Mapress Edelstahl

Trójnik przejściowy łączy dwie mufy zaciskowe do rur o średnicy zewnętrznej 18 mm z gwintem wewnętrznym cylindrycznym BSPT-Rp 3/4" w odgałęzieniu. Kąt 90° i profil zaciskowy M pozwalają na szybkie rozgałęzienie instalacji bez spawania. Wykonanie ze stali CrNiMo 1.4401, oznaczonej jako stal nierdzewna 316, zapewnia odporność na korozję w wodzie, mediach technicznych i środowiskach przemysłowych. Powierzchnia połączeń pozostaje w stanie surowym, co jest standardem dla elementów prasowanych Mapress.

Konstrukcja i materiały

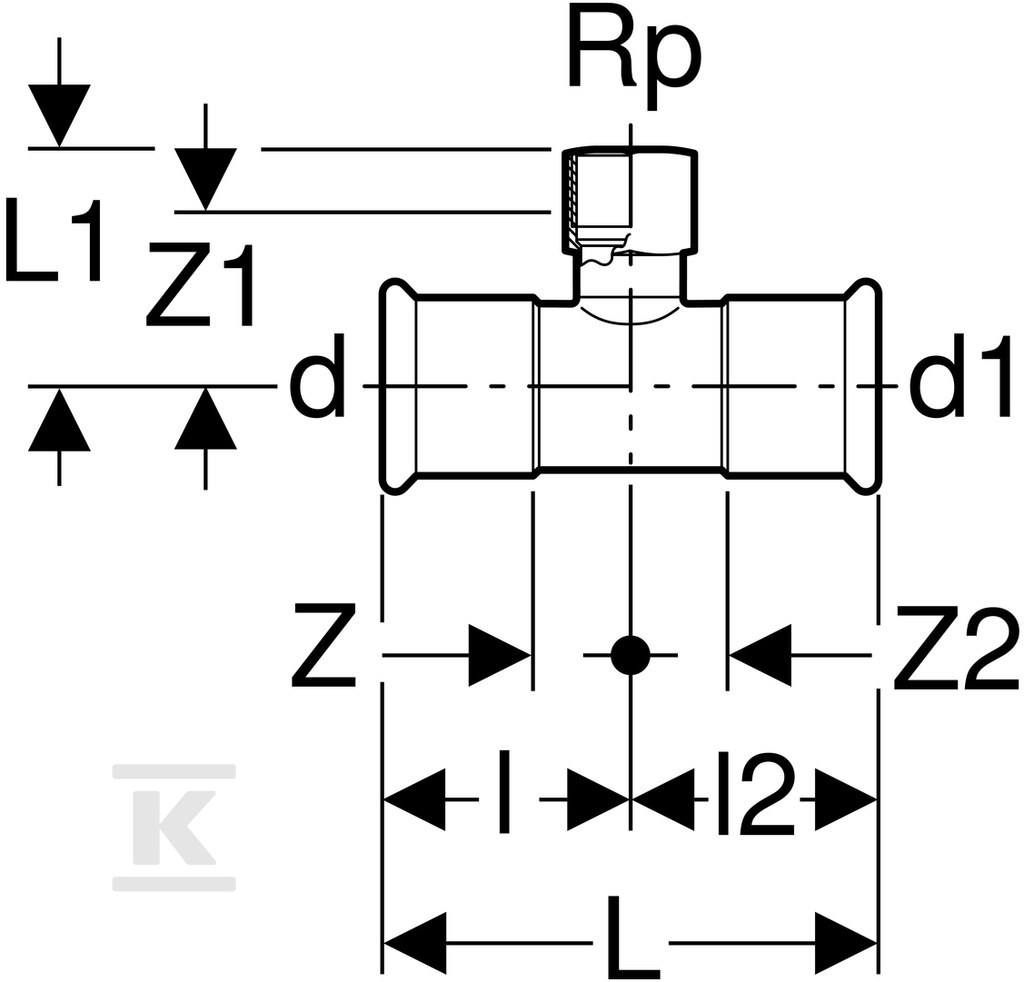

Korpus trójnika wykonano z jednolitego materiału - stali nierdzewnej 316, gatunek 1.4401 wg EN 10088. Grubość ścianki wynosi 1 mm zarówno w połączeniach 1 jak i 3, a nominalna średnica wewnętrzna to DN 15 dla obu muf zaciskowych oraz DN 20 dla gwintu Rp 3/4". Długość połączenia mufy zaciskowej to 34 mm przy długości roboczej 14 mm, natomiast połączenie gwintowane ma długość 44 mm przy długości roboczej 29 mm.

Uszczelnienie zapewnia czarna uszczelka z CIIR, odporna na temperaturę i media instalacyjne. Element jest zaślepiony i wyposażony w przezroczystą zaślepkę ochronną na mufie prasowej. Wskaźnik zaciśnięcia sygnalizuje poprawne wykonanie połączenia - element jest nieszczelny do czasu zaprasowania, co eliminuje ryzyko niezauważonego montażu. Wysoka wytrzymałość na rozciąganie oraz kod profilu M do szczęk zaciskowych ułatwiają pracę instalatorowi.

Zastosowanie i warunki pracy

Trójnik przeznaczony jest do instalacji z rurą systemową Mapress Edelstahl w budownictwie mieszkaniowym, przemyśle i budownictwie okrętowym. Sprawdzi się w instalacjach wody zimnej i ciepłej, wody chłodzącej i grzewczej z dodatkiem lub bez środka zapobiegającego zamarzaniu, wody ciepłowniczej do 120 °C oraz pary nasyconej do 120 °C.

Dodatkowe zakresy obejmują:

• wodę produkcyjną i procesową, wodę uzdatnioną oraz wodę deszczową przy pH ? 5,5
• ścieki szare i czarne przy pH ? 5,5
• instalacje tryskaczowe mokre
• sprężone powietrze klasy czystości oleju 0-3 oraz podciśnienie
• gazy obojętne, np. azot, oraz gazy przemysłowe, np. acetylen i gazy ochronne do spawania

Stal 1.4401 zapewnia stabilność w kontakcie z chemikaliami i płynami technicznymi, a konstrukcja bez kształtowania do kierunku przepływu utrzymuje prostą geometrię odgałęzienia.

Montaż i bezpieczeństwo instalacji

Montaż odbywa się metodą prasowania, zgodnie z systemem Geberit Mapress. Mufa zaciskowa z uszczelką CIIR zapewnia szczelność dopiero po zaprasowaniu, co jest dodatkowym zabezpieczeniem przed uruchomieniem instalacji z nieszczelnym połączeniem.

Dla instalatora istotne są:

• czytelny wskaźnik prasowania i przezroczysta zaślepka ochronna ułatwiające kontrolę przed montażem
• stałe wymiary robocze 14 mm dla muf i 29 mm dla gwintu, co upraszcza planowanie trasy
• masa ok. 0,13 kg, co nie obciąża konstrukcji przy montażu na wysokości

Element spełnia wymagania dla instalacji domowych, przemysłowych i okrętowych, gdzie wymagana jest trwałość połączenia ze stali nierdzewnej i możliwość rozbudowy o armaturę gwintowaną Rp 3/4".
