Trójnik Geberit Mapress Edelstahl z gwintem wewnętrznym: d=22mm, Rp=3/4'', d1=22mm 31308

Trójnik przejściowy Mapress Edelstahl z gwintem wewnętrznym Rp 3/4 do instalacji przemysłowych i sanitarnych

Przejściowy trójnik 90° łączy dwie mufy zaciskowe 22 mm z gwintem wewnętrznym cylindrycznym Rp 3/4, co pozwala na szybkie wprowadzenie elementu gwintowanego do systemu prasowanego Mapress Edelstahl bez dodatkowych przejściówek. Wykonany ze stali CrNiMo 1.4401 wg EN 10088, zachowuje wysoką wytrzymałość na rozciąganie i odporność na korozję w wodzie, mediach agresywnych chemicznie oraz w instalacjach narażonych na zmienne temperatury. Profil zaciskowy M oraz uszczelka z czarnego CIIR zapewniają szczelność dopiero po zaprasowaniu.

Konstrukcja i materiały

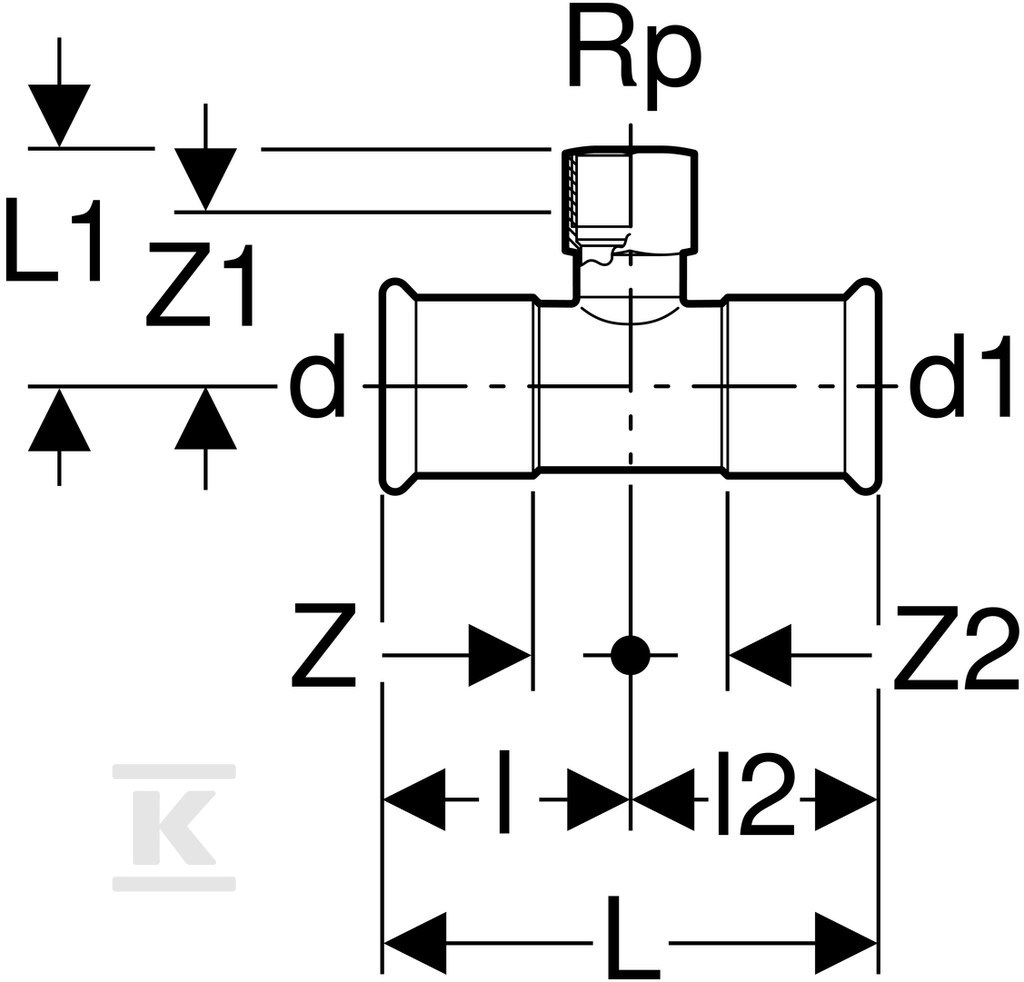

Korpus trójnika wykonano ze stali nierdzewnej 316, gatunek 1.4401, z surową obróbką powierzchni na wszystkich połączeniach. Ścianka o grubości 1,2 mm i średnica zewnętrzna rury 22 mm przy nominalnej średnicy DN 20 dają stabilność mechaniczną w układach pod obciążeniem. Połączenia 1 i 3 to mufy zaciskowe z długością 37 mm i długością roboczą 16 mm, połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1 o długości 46 mm i długości roboczej 31 mm. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną, a uszczelka CIIR zapewnia elastyczne uszczelnienie w zakresie temperatur roboczych. Kąt rozgałęzienia 90° i brak kształtowania do kierunku przepływu upraszczają montaż w rozwidleniach pionowych i poziomych.

Zastosowania i media robocze

Trójnik przeznaczony jest do systemów rurociągowych w budownictwie, przemyśle i budownictwie okrętowym. Nadaje się do zimnej i ciepłej wody pitnej, wody chłodzącej i grzewczej z dodatkiem lub bez środka zapobiegającego zamarzaniu, wody ciepłowniczej do 120 °C oraz pary nasyconej do 120 °C. Stosowany jest w instalacjach wody produkcyjnej i procesowej, wody uzdatnionej, deszczowej o pH ? 5,5 oraz ścieków szarych i czarnych o pH ? 5,5. Sprawdzi się w instalacjach tryskaczowych mokrych, do chemikaliów i płynów technicznych, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot i gazów przemysłowych np. acetylen czy gazy ochronne do spawania.

Montaż i bezpieczeństwo połączeń

Montaż odbywa się metodą prasowania, co eliminuje konieczność lutowania i spawania na budowie. Połączenie jest szczelne dopiero po zaprasowaniu, co ogranicza ryzyko nieszczelności przy montażu wstępnym. Wskaźnik prasy widoczny na mufie ułatwia kontrolę jakości wykonania, a uszczelka z CIIR zapewnia trwałość uszczelnienia w szerokim zakresie mediów. Dzięki profilowi M do szczęk zaciskowych i konstrukcji jednoczęściowej element montuje się szybko i powtarzalnie, a wysoka wytrzymałość na rozciąganie pozwala na pracę w instalacjach poddanych drganiom i obciążeniom mechanicznym.
