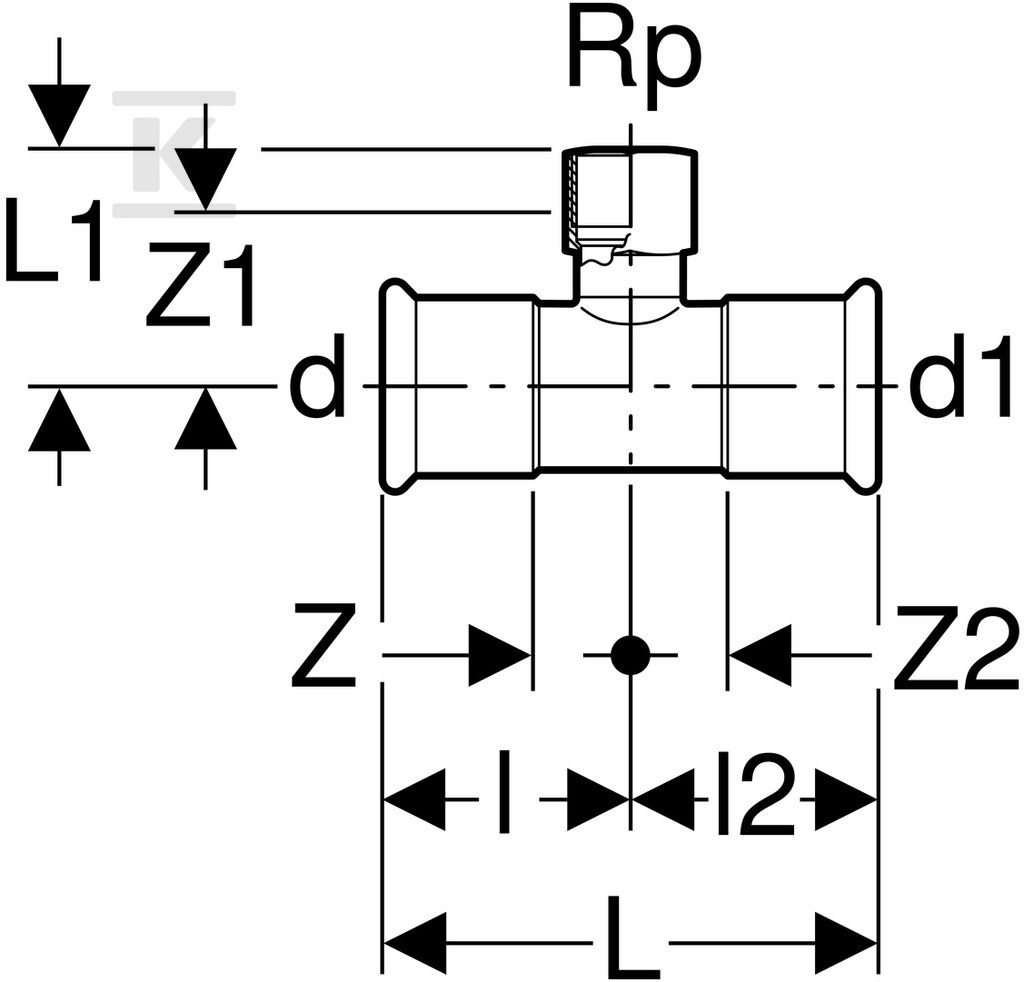

Trójnik Geberit Mapress Edelstahl z gwintem wewnętrznym: d=28mm, Rp=3/4'', d1=28mm 31310

Rozgałęzienie instalacji prasowej ze stali nierdzewnej z przyłączem gwintowanym Rp 3/4"

Trójnik przejściowy Mapress Edelstahl umożliwia rozgałęzienie instalacji prasowej z rur 28 mm o nominalnej średnicy DN 25 na dwa odcinki prasowe i jedno przyłącze gwintowane wewnętrznie Rp 3/4". Kąt 90° pozwala na prowadzenie odgałęzienia w płaszczyźnie prostopadłej bez dodatkowych kolanek, a połączenie mufa zaciskowa - mufa zaciskowa - gwint wewnętrzny cylindryczny BSPT-Rp wg ISO 7-1 / EN 10226-1 zapewnia przejście na armaturę, zawory lub elementy z gwintem. Element jest przeznaczony do pracy w instalacjach systemowych, gdzie dwa końce 28 mm są prasowane na rurę ze stali nierdzewnej, a trzeci służy do podłączenia komponentu gwintowanego.

Konstrukcja, materiał i profil zaciskowy

Korpus wykonano ze stali nierdzewnej 316, gatunek 1.4401 wg EN 10088, CrNiMo z zawartością molibdenu minimum 2,3%. Materiał połączenia 1, 2 i 3 to stal nierdzewna 316, powierzchnia w stanie surowym, bez dodatkowej obróbki dekoracyjnej. Grubość ścianki połączeń 1 i 3 wynosi 1,2 mm, średnica zewnętrzna rury 28 mm, nominalna średnica DN 25. Długość połączenia 1 to 42 mm przy długości roboczej 19 mm, połączenia 3 to 42 mm przy długości roboczej 19 mm, a połączenia gwintowanego 2 to 49 mm przy długości roboczej 34 mm. Kod profilu do szczęk zaciskowych to M dla obu muf prasowych.

Uszczelnienie zapewnia czarna uszczelka z CIIR, element jest wyposażony w uszczelki i dostarczany z przezroczystą zaślepką ochronną na mufie prasowej, która chroni gniazdo przed zanieczyszczeniem w transporcie i magazynowaniu. Połączenie staje się szczelne dopiero po zaprasowaniu, co jest sygnalizowane wskaźnikiem zaciśnięcia. Konstrukcja charakteryzuje się wysoką wytrzymałością na rozciąganie, jest elementem systemowym, nie jest modelem wieloczęściowym ani redukcyjnym, nie ma zaworu spustowego ani odpowietrznika, a przepływ nie jest ukształtowany do kierunku przepływu.

• stal CrNiMo 1.4401, odporna na korozję w środowiskach agresywnych dzięki molibdenowi
• dwie mufy zaciskowe 28 mm DN 25 i jedno przyłącze gwintowane wewnętrzne Rp 3/4" 20
• profil zaciskowy M, długość robocza muf 19 mm
• uszczelka CIIR czarna, zaślepka ochronna przezroczysta
• powierzchnia w stanie surowym, bez dodatkowego zabezpieczenia

Zakres zastosowań i dopuszczalne media

Element przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Dopuszczalne zastosowanie obejmuje zimną i ciepłą wodę pitną, wodę chłodzącą i grzewczą bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu, wodę ciepłowniczą do 120 °C i parę nasyconą do 120 °C. Nadaje się do wody produkcyjnej i procesowej, uzdatnionej wody, wody deszczowej o współczynniku pH ? 5,5 oraz ścieków szarych i czarnych o pH ? 5,5.

W zakresie gazów dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz gazów przemysłowych np. acetylen i gazy ochronne do spawania. Produkt znajduje zastosowanie w instalacjach tryskaczowych mokrych oraz do chemikaliów i płynów technicznych zgodnych z odpornością stali 316.

• media ciekłe: woda pitna zimna i ciepła, woda grzewcza i chłodząca, woda ciepłownicza ? 120 °C, para nasycona ? 120 °C
• media specjalne: woda deszczowa pH ? 5,5, ścieki pH ? 5,5, płyny procesowe, chemikalia techniczne
• gazy: sprężone powietrze klasa oleju 0-3, podciśnienie, gazy obojętne, gazy przemysłowe

Montaż, uszczelnienie i warunki pracy

Montaż opiera się na prasowaniu obu muf zaciskowych na rurę systemową 28 mm ze stali nierdzewnej. Połączenie gwintowane Rp 3/4" wymaga uszczelnienia zgodnie z praktyką instalacyjną dla gwintu cylindrycznego BSPT. Połączenie prasowe jest szczelne dopiero po wykonaniu operacji prasowania, co eliminuje ryzyko nieszczelności przy montażu ręcznym.

W warunkach pracy dla wody pitnej zalecany zakres temperatury to 0-100 °C przy maksymalnym ciśnieniu roboczym 16 bar / 1600 kPa. Dla zastosowań grzewczych i parowych dopuszczalna temperatura do 120 °C. Stal 316 zapewnia długą trwałość w środowiskach agresywnych, a uszczelka CIIR utrzymuje elastyczność w typowym zakresie temperatur instalacji wodnych i grzewczych.

• prasowanie muf 28 mm z profilem M, długość robocza 19 mm
• przyłącze gwintowane wewnętrzne Rp 3/4" do armatury i zaworów
• szczelność po zaprasowaniu, wskaźnik zaciśnięcia
• odporność korozyjna stali 1.4401, wysoka wytrzymałość na rozciąganie
• brak kształtowania do kierunku przepływu, konstrukcja prosta 90°
