Trójnik Geberit Mapress Edelstahl z gwintem wewnętrznym: d=35mm, Rp=3/4'', d1=35mm 31313

Trójnik zaprasowywany ze stali nierdzewnej 1.4401 z przejściem na gwint wewnętrzny Rp 3/4"

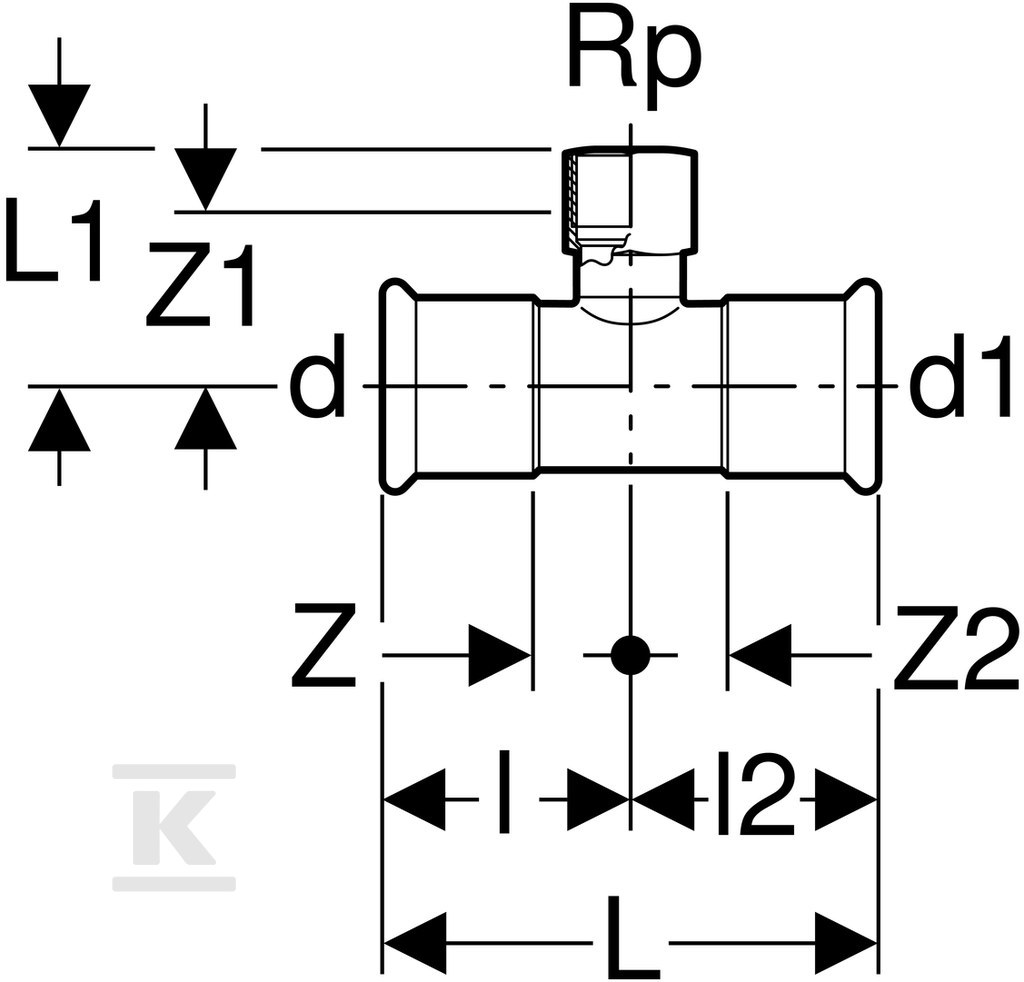

Trójnik 90° z dwoma końcówkami zaprasowywanymi 35 mm DN 32 i jednym przejściem na gwint wewnętrzny cylindryczny Rp 3/4" przeznaczony jest do systemu Geberit Mapress Edelstahl. Wykonany ze stali CrNiMo 1.4401 wg EN 10088, czyli stali nierdzewnej 316, łączy trwałość materiału z prostą, szybką instalacją bez spawania. Dwa odgałęzienia zaprasowywane mają średnicę zewnętrzną rury 35 mm, grubość ścianki 1,5 mm i długość połączenia 50 mm przy długości roboczej 24 mm. Odgałęzienie gwintowane ma długość połączenia 53 mm i długość roboczą 38 mm. Profil zaciskowy M zapewnia współpracę ze szczękami do prasowania Mapress.

Konstrukcja i materiały

Korpus trójnika wykonano z jednolitego materiału stal nierdzewna 316 1.4401, z powierzchnią w stanie surowym na wszystkich połączeniach. Wysoka wytrzymałość na rozciąganie konstrukcji przekłada się na stabilność mechaniczną w instalacjach narażonych na drgania i obciążenia. Uszczelnienie zapewnia czarna uszczelka z CIIR, odporna na temperaturę i media instalacyjne. Mufa zaprasowywana wyposażona jest w przezroczystą zaślepkę ochronną, a wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu. Końcówki zaprasowywane mają kod profilu M, a trójnik nie jest modelem wieloczęściowym ani redukcyjnym. Powierzchnia złącza utrzymana jest w kolorze naturalnym stali.

Zakres zastosowań i warunki pracy

Element przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Nadaje się do:

• zimnej i ciepłej wody pitnej oraz wody uzdatnionej,
• wody chłodzącej i grzewczej z dodatkiem lub bez środka zapobiegającego zamarzaniu,
• wody ciepłowniczej do 120 °C i pary nasyconej do 120 °C,
• wody produkcyjnej i procesowej,
• wody deszczowej o pH ? 5,5 oraz ścieków szarych i czarnych o pH ? 5,5,
• instalacji tryskaczowych mokrych,
• sprężonego powietrza klasy czystości oleju 0-3,
• podciśnienia,
• gazów obojętnych, np. azotu, oraz gazów przemysłowych, np. acetylenu i gazów osłonowych do spawania,
• chemikaliów i płynów technicznych.

Stal 1.4401 zapewnia odporność korozyjną w typowych środowiskach wodnych i gazowych, a brak kształtowania do kierunku przepływu oznacza uniwersalne użycie w rozgałęzieniach bez straty hydraulicznej wynikającej z geometrii.

Montaż i bezpieczeństwo połączenia

Montaż odbywa się metodą prasowania, co eliminuje konieczność lutowania lub spawania. Połączenie zaprasowywane jest szczelne wyłącznie po wykonaniu operacji prasowania, co ogranicza ryzyko nieszczelności przy montażu. Kąt rozgałęzienia 90° umożliwia proste odprowadzenie przewodu prostopadle do rurociągu głównego. Trójnik jest elementem rury systemowej, bez zaworu spustowego i odpowietrznika, przeznaczony do pracy w układach zamkniętych. Dzięki uszczelce CIIR i stalowej konstrukcji połączenie zachowuje szczelność w podanych zakresach temperatur i mediów, a przezroczysta zaślepka chroni mufę przed zanieczyszczeniami do momentu montażu.
