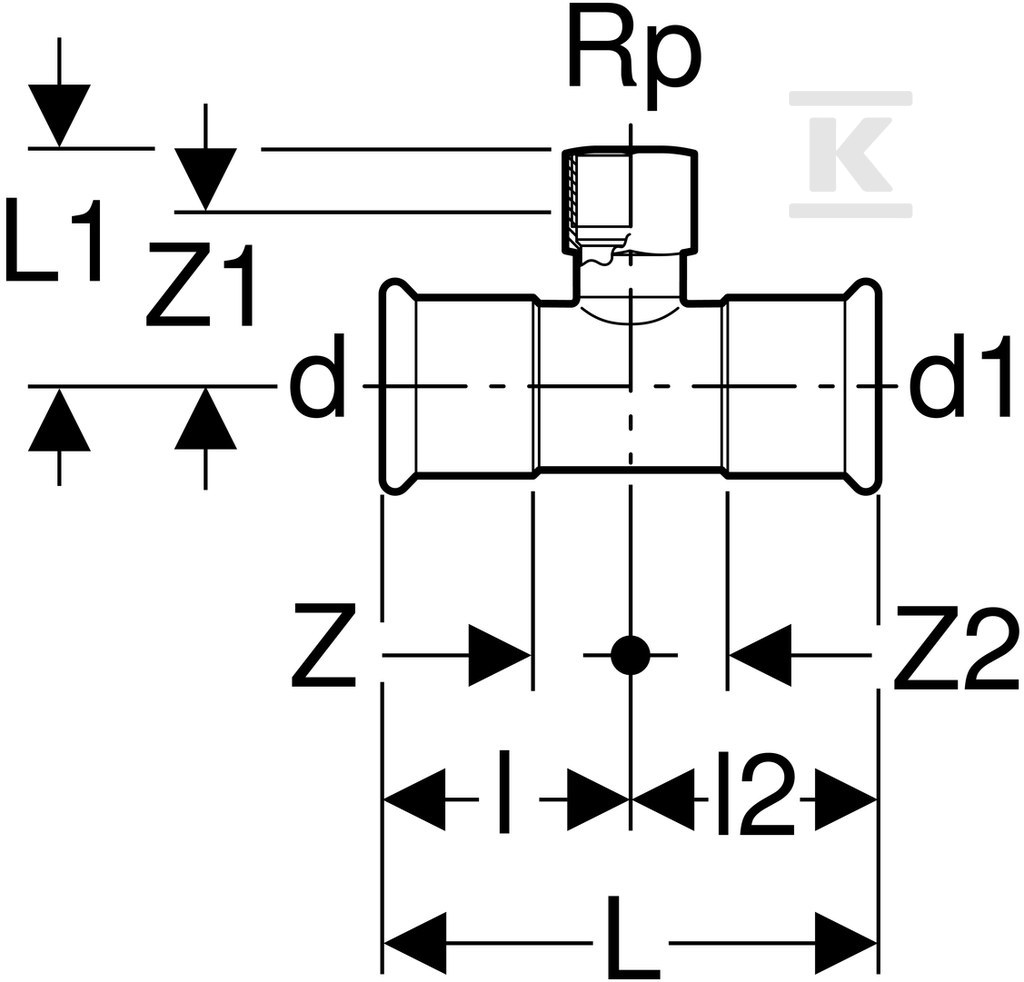

Trójnik Geberit Mapress Edelstahl z gwintem wewnętrznym: d=42mm, Rp=3/4'', d1=42mm 31317

Trójnik zaprasowywany 90° ze stali nierdzewnej 1.4401 z przejściem na gwint wewnętrzny Rp 3/4

Trójnik przeznaczony do systemu Geberit Mapress Edelstahl łączy dwa odcinki rury zaprasowywanej o średnicy zewnętrznej 42 mm, DN 40, z odgałęzieniem gwintowanym wewnętrznie cylindrycznie Rp 3/4. Kąt rozgałęzienia 90° i symetryczne połączenia 1 i 3 typu mufa zaciskowa pozwalają na proste odprowadzenie instalacji w pionie lub poziomie bez dodatkowych kolanek. Wykonanie ze stali CrNiMo 1.4401, EN 10088, zapewnia odporność na korozję w instalacjach wodnych i gazowych, a uszczelnienie CIIR w połączeniu z wskaźnikiem zaciśnięcia daje czytelny sygnał montażowy.

Konstrukcja i materiały

Korpus trójnika wykonano ze stali nierdzewnej 316, gatunek 1.4401, w stanie surowym bez dodatkowej powłoki. Grubość ścianki połączeń zaprasowywanych wynosi 1.5 mm, a kod profilu do szczęk zaciskowych to M, co odpowiada standardowi systemu Mapress. Połączenia 1 i 3 to mufy zaciskowe o długości 57 mm, z długością roboczą 27 mm, natomiast połączenie 2 z gwintem wewnętrznym Rp 3/4 ma długość 56 mm i długość roboczą 41 mm. Średnica zewnętrzna rur połączeń 1 i 3 to 42 mm, nominalnie DN 40.

Uszczelka z czarnego CIIR zapewnia szczelność po zaprasowaniu, a przezroczysta zaślepka ochronna na mufie chroni profil przed zabrudzeniem do momentu montażu. Element jest rurą systemową, jednoczęściową, o wysokiej wytrzymałości na rozciąganie. Powierzchnie połączeń pozostają w stanie surowym, co ułatwia kontrolę wizualną przed prasowaniem.

Zakres zastosowań i warunki pracy

Trójnik przeznaczony jest do instalacji wodnych, grzewczych, chłodniczych i przemysłowych, w których wymagana jest odporność na korozję i wysoka szczelność.

• woda pitna zimna i ciepła
• woda chłodząca i grzewcza bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu
• woda ciepłownicza do 120 °C
• para nasycona do 120 °C
• woda produkcyjna i procesowa, woda uzdatniona
• woda deszczowa o współczynniku pH ? 5.5
• ścieki szare i czarne o współczynniku pH ? 5.5
• instalacje tryskaczowe mokre
• sprężone powietrze klasa czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot
• gazy przemysłowe, np. acetylen, gazy ochronne do spawania

Zastosowanie obejmuje instalacje domowe, przemysłowe oraz budownictwo okrętowe. Stal 1.4401 zapewnia stabilność w środowiskach o podwyższonej agresywności chemicznej i zmiennych temperaturach.

Montaż i bezpieczeństwo połączeń

Połączenie jest szczelne dopiero po zaprasowaniu. Przed prasowaniem element nie jest hermetyczny, co sygnalizuje wskaźnik zaciśnięcia. Dzięki niemu instalator od razu widzi, czy mufa została prawidłowo dociśnięta szczękami.

Montaż odbywa się na rurach systemowych o średnicy 42 mm z profilem M. Gwint wewnętrzny Rp 3/4 pozwala na bezpośrednie przyłączenie armatury, zaworów lub elementów z gwintem zewnętrznym BSPT zgodnie z ISO 7-1 / EN 10226-1. Brak zaworu spustowego i odpowietrznika oznacza, że trójnik pełni wyłącznie funkcję rozgałęzienia. Połączenie 2 wykonano ze stali nierdzewnej 316 1.4401, w stanie surowym, co zapewnia kompatybilność materiałową z resztą instalacji.
