Trójnik Geberit Mapress Edelstahl z gwintem wewnętrznym: d=54mm, Rp=3/4'', d1=54mm 31321

Trójnik pressowy ze stali nierdzewnej z gwintem wewnętrznym do systemu Mapress Edelstahl

Trójnik przejściowy 90° łączy dwie mufy zaciskowe do rur o średnicy zewnętrznej 54 mm z gwintem wewnętrznym cylindrycznym Rp 3/4. Rozwiązanie jest przeznaczone do instalacji z rur systemowych Mapress Edelstahl, gdzie potrzebne jest odgałęzienie na armaturę lub element gwintowany bez zmiany średnicy nominalnej DN 50 na dwóch końcach pressowych. Kąt 90° i symetryczne długości połączeń ułatwiają prowadzenie przewodów w ograniczonej przestrzeni.

Konstrukcja i materiały

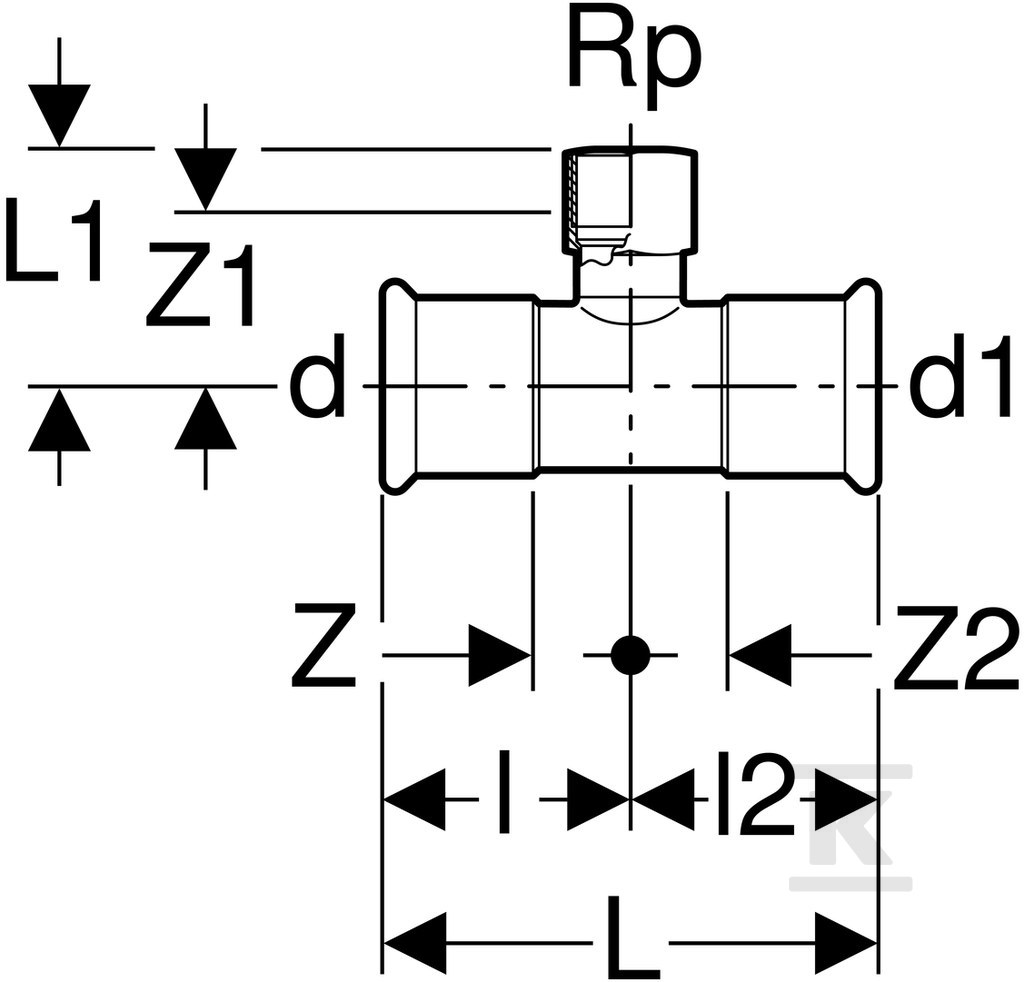

Korpus wykonano ze stali CrNiMo 1.4401 zgodnej z EN 10088, w praktyce oznaczonej jako stal nierdzewna 316. Powierzchnia połączeń pozostaje w stanie surowym, a grubość ścianki wynosi 1,5 mm zarówno w mufach zaciskowych, jak i w części gwintowanej. Połączenia 1 i 3 to mufy zaciskowe z kodem profilu M do szczęk zaciskowych, z długością całkowitą 69 mm i długością roboczą 34 mm. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp wg ISO 7-1 / EN 10226-1 o średnicy nominalnej 3/4 cala, z długością całkowitą 62 mm i długością roboczą 47 mm.

Uszczelnienie zapewnia czarna uszczelka z CIIR, a mufa zaprasowywana ma przezroczystą zaślepkę ochronną. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu. Konstrukcja charakteryzuje się wysoką wytrzymałością na rozciąganie i jest elementem jednoczęściowym, bez zaworu spustowego i odpowietrznika.

Zakres zastosowań i warunki pracy

Element nadaje się do instalacji z zimną i ciepłą wodą pitną, do wody chłodzącej i grzewczej z dodatkiem lub bez środka zapobiegającego zamarzaniu, do wody ciepłowniczej do 120 °C oraz do pary nasyconej do 120 °C. Dopuszczalne jest zastosowanie do wody produkcyjnej i procesowej, do uzdatnionej wody, do wody deszczowej przy pH ? 5,5 oraz do ścieków szarych i czarnych przy pH ? 5,5.

W praktyce instalacyjnej trójnik sprawdza się w systemach tryskaczowych mokrych, w instalacjach sprężonego powietrza klasy czystości oleju 0-3, w obiegach podciśnieniowych oraz przy przewodzeniu gazów obojętnych, np. azotu, i gazów przemysłowych, np. acetylenu czy gazów osłonowych do spawania. Przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania, co gwarantuje trwałe i szczelne połączenie po prawidłowym dociśnięciu. Dzięki profilowi M element współpracuje ze standardowymi szczękami do systemu Mapress Edelstahl. Brak ukształtowania do kierunku przepływu oznacza uniwersalne zastosowanie niezależnie od orientacji przepływu.

Połączenie nie jest szczelne przed zaprasowaniem, co wymusza kontrolę wykonania na etapie montażu. Stal 1.4401 zapewnia odporność na korozję w typowych środowiskach wodnych i chemicznych, a uszczelka CIIR utrzymuje elastyczność w szerokim zakresie temperatur roboczych.
