Trójnik Geberit Mapress Edelstahl z gwintem wewnętrznym: d=88.9mm, Rp=3/4'', d1=88.9mm 31331

Trójnik zaprasowywany ze stali nierdzewnej z odgałęzieniem gwintowanym do instalacji przemysłowych i sanitarnych

Trójnik przeznaczony do systemów Geberit Mapress Edelstahl łączy dwie mufy zaprasowywane o średnicy zewnętrznej 88,9 mm z bocznym odgałęzieniem gwintowanym wewnętrznie Rp 3/4". Kąt rozgałęzienia 90 ° zapewnia prostą rozbudowę sieci w pionie i poziomie bez dodatkowych kolanek. Połączenia 1 i 3 to mufy zaciskowe z kodem profilu M, przystosowane do szczęk prasujących, natomiast połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Konstrukcja jest jednoczęściowa, nie jest modelem redukcyjnym ani wieloczęściowym.

Konstrukcja i materiały

Korpus wykonano ze stali nierdzewnej 316 gatunku 1.4401, CrNiMo wg EN 10088. Materiał połączenia 1, 2 i 3 to stal nierdzewna, powierzchnia w stanie surowym. Grubość ścianki połączeń 1 i 3 wynosi 1,5 mm, co w połączeniu z deklarowaną wysoką wytrzymałością na rozciąganie przekłada się na stabilność mechaniczną w instalacjach pod obciążeniem. Uszczelnienie zapewnia czarna uszczelka z CIIR, zamontowana fabrycznie w mufie zaprasowywanej. Mufa ma przezroczystą zaślepkę ochronną chroniącą przed zanieczyszczeniami do momentu montażu. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu, a przed prasowaniem element przepuszcza medium, co ułatwia płukanie instalacji. Odgałęzienie gwintowane ma zabezpieczenie powierzchni w stanie surowym, a całość jest elementem rury systemowej.

Zakres zastosowań i warunki pracy

Element jest przeznaczony do pracy z szeroką grupą mediów i w różnych środowiskach. Sprawdzi się w instalacjach z zimną i ciepłą wodą, wodą chłodzącą i grzewczą zarówno bez środka zapobiegającego zamarzaniu, jak i ze środkiem przeciw zamarzaniu. Dopuszczalne jest zastosowanie do wody ciepłowniczej do 120 °C oraz pary nasyconej do 120 °C. Nadaje się do wody produkcyjnej i procesowej, wody uzdatnionej, wody deszczowej o współczynniku pH ? 5,5 oraz ścieków szarych i czarnych o pH ? 5,5. Konstrukcja jest dopuszczona do instalacji tryskaczowych w wersji mokrej, do chemikaliów i płynów technicznych, do sprężonego powietrza w klasie czystości oleju 0-3, do pracy pod podciśnieniem oraz do gazów obojętnych, np. azotu, i gazów przemysłowych, np. acetylenu czy gazów ochronnych do spawania. Zastosowanie obejmuje instalacje domowe, przemysłowe i budownictwo okrętowe.

Montaż i wymiary użytkowe

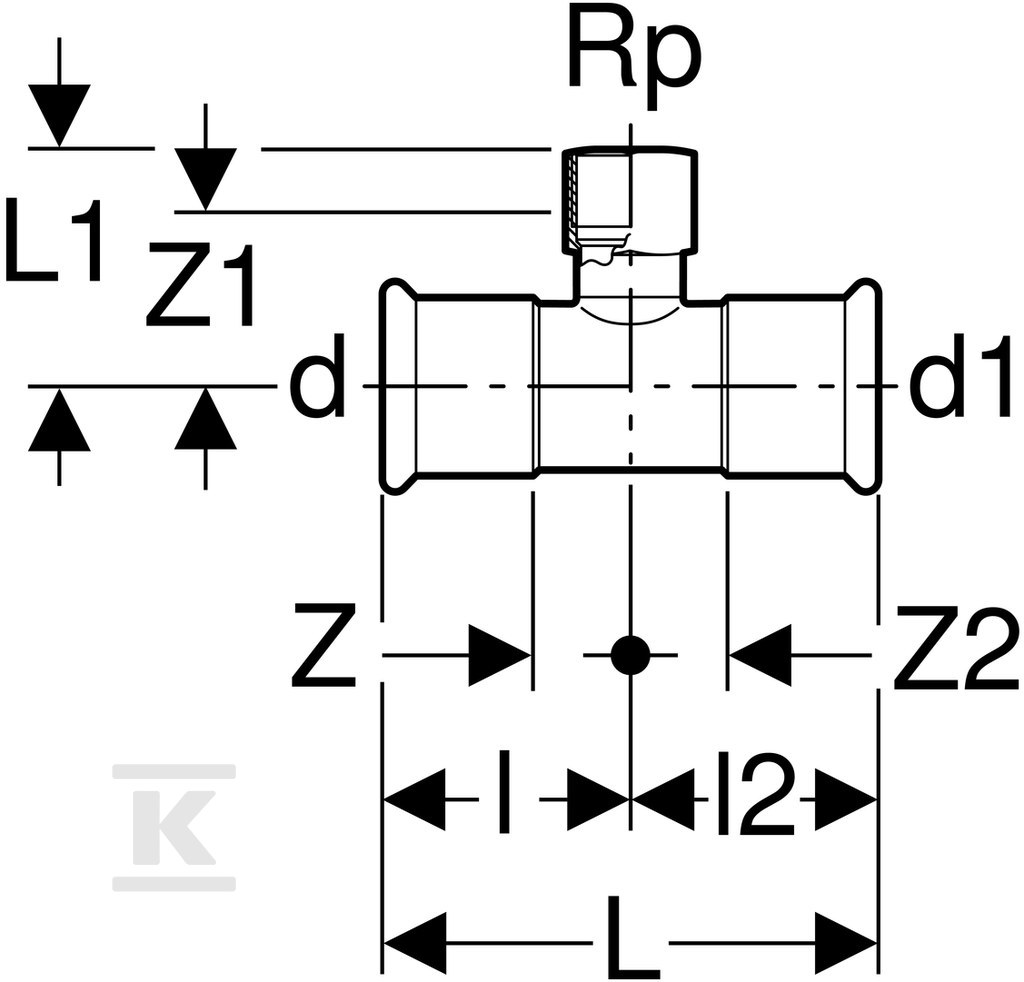

Połączenie 1 i 3 to mufy zaciskowe DN 80 z rurą o średnicy zewnętrznej 88,9 mm. Długość połączenia 1 wynosi 130 mm przy długości roboczej 70 mm, a połączenie 3 ma długość 130 mm przy długości roboczej 70 mm. Odgałęzienie gwintowane 2 o średnicy nominalnej 3/4 cala (20) ma długość 80 mm i długość roboczą 65 mm. Kąt 90 ° oraz symetryczne wymiary obu końcówek zaprasowywanych ułatwiają planowanie trasy i zachowanie osiowości. Montaż odbywa się metodą prasowania, bez lutowania i spawania, co skraca czas instalacji i eliminuje prace mokre. Po zaprasowaniu uzyskuje się trwałe, szczelne połączenie mechaniczne, a przezroczysta zaślepka pozwala na szybką kontrolę czystości mufy przed montażem.
