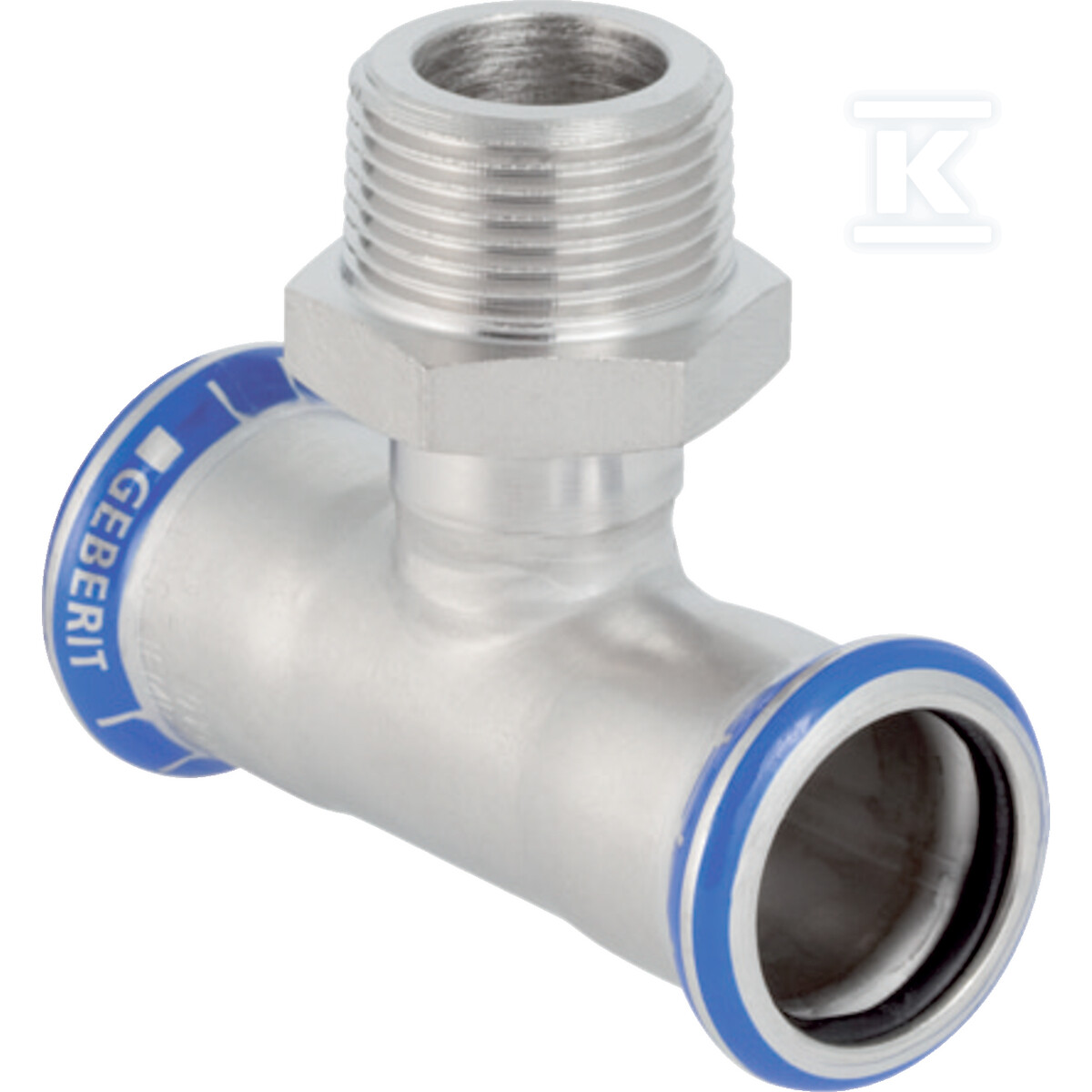

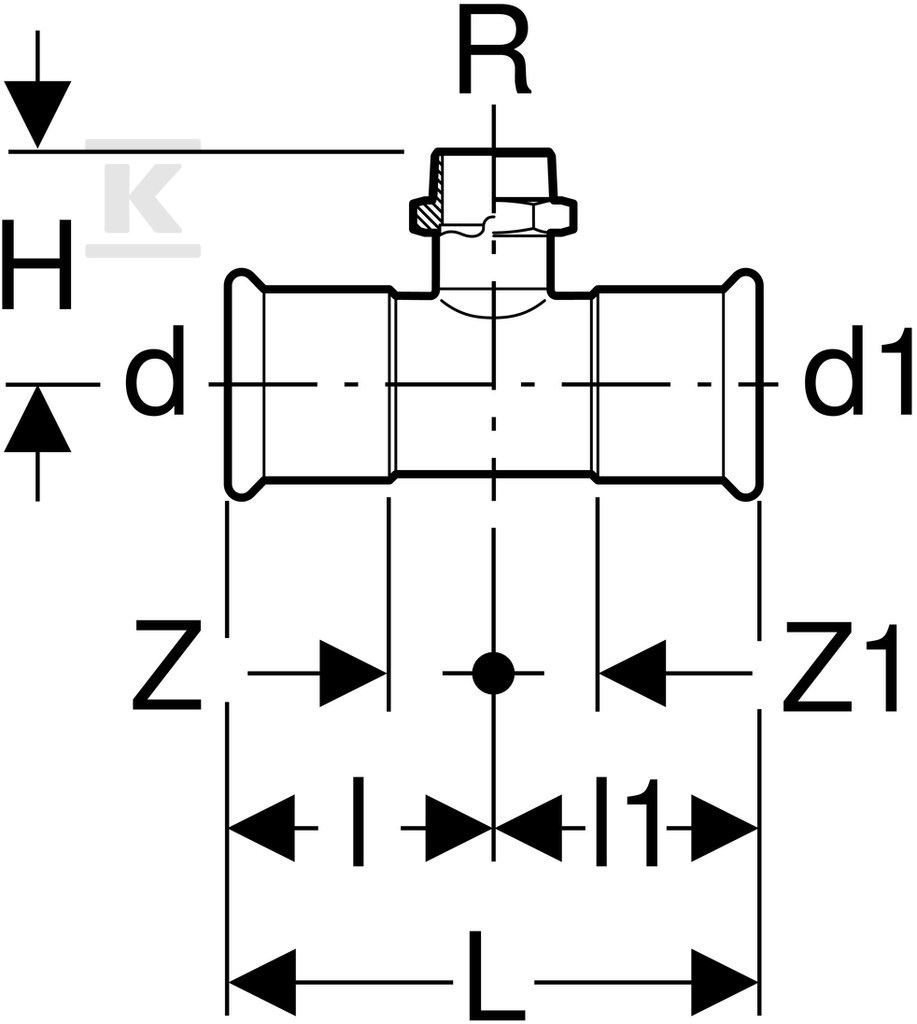

Trójnik Geberit Mapress Edelstahl z gwintem zewnętrznym: d=22mm, R=3/4'', d1=22mm 31458

Trójnik pressowy 90° ze stali nierdzewnej 1.4401 z gwintem zewnętrznym 3/4"

Trójnik przeznaczony do instalacji z rur systemowych Geberit Mapress Edelstahl łączy dwa odcinki rury o średnicy zewnętrznej 22 mm z odgałęzieniem gwintowanym. Kąt rozgałęzienia 90° pozwala na prowadzenie instalacji w płaszczyźnie pionowej i poziomej bez dodatkowych kolanek. Połączenia zaciskowe 1 i 3 to mufy zaprasowywane z profilem M do szczęk zaciskowych, a połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1 o rozmiarze 3/4". Całość wykonana jest ze stali CrNiMo 1.4401 wg EN 10088, co w praktyce oznacza stal nierdzewną 316.

Konstrukcja i materiały

Korpus trójnika wykonano ze stali nierdzewnej 316, gatunek 1.4401, z grubością ścianki 1,2 mm w połączeniach 1 i 3. Powierzchnie połączeń pozostawiono w stanie surowym, bez dodatkowej obróbki wykończeniowej. Mufy zaciskowe mają długość 37 mm, a długość robocza wynosi 16 mm, co ułatwia pozycjonowanie rury w instalacji. Połączenie gwintowane ma długość 48 mm. Uszczelnienie zapewnia czarna uszczelka z CIIR, a wskaźnik zaciśnięcia sygnalizuje prawidłowe zaprasowanie. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Element jest niezaprasowany nieszczelny, co chroni przed przypadkowym uruchomieniem odcinka przed montażem. Konstrukcja charakteryzuje się wysoką wytrzymałością na rozciąganie i jest przeznaczona do pracy w układach rurowych jako element jednoczęściowy.

Zakres zastosowań i kompatybilność

Trójnik łączy dwa odcinki rury 22 mm DN 20 z odgałęzieniem gwintowym 3/4" DN 20. Rozwiązanie sprawdza się w instalacjach domowych, przemysłowych oraz w budownictwie okrętowym. Przeznaczony jest do pracy z:

• zimną i ciepłą wodą użytkową,
• wodą chłodzącą i grzewczą z dodatkiem lub bez środka zapobiegającego zamarzaniu,
• wodą ciepłowniczą do 120 °C,
• parą nasyconą do 120 °C,
• wodą produkcyjną i procesową, wodą uzdatnioną,
• wodą deszczową przy pH ? 5,5,
• ściekami szarymi i czarnymi przy pH ? 5,5,
• instalacjami tryskaczowymi w wersji mokrej,
• chemikaliami i płynami technicznymi,
• sprężonym powietrzem klasy czystości oleju 0-3,
• podciśnieniem,
• gazami obojętnymi, np. azotem,
• gazami przemysłowymi, np. acetylenem i gazami ochronnymi do spawania.

Gwint stożkowy BSPT-R umożliwia połączenie z armaturą i elementami gwintowanymi bez dodatkowych przejściówek. Profil M zapewnia kompatybilność z narzędziami zaprasowywującymi Geberit Mapress.

Parametry pracy i bezpieczeństwo montażu

Element pracuje w zakresie temperatur typowym dla instalacji wodnych i grzewczych ze stali nierdzewnej 1.4401, z dopuszczalną temperaturą wody ciepłowniczej do 120 °C i pary nasyconej do 120 °C. Uszczelka CIIR zapewnia szczelność po zaprasowaniu, a brak szczelności w stanie niezaprasowanym ogranicza ryzyko niekontrolowanego przepływu podczas montażu. Powierzchnia w stanie surowym ułatwia identyfikację stanu elementu na budowie. Dzięki materiałowi CrNiMo 1.4401 trójnik zachowuje odporność w środowiskach o podwyższonej agresywności chemicznej i w instalacjach narażonych na wilgoć, co potwierdzają zastosowania w instalacjach mokrych, przemysłowych i okrętowych.
