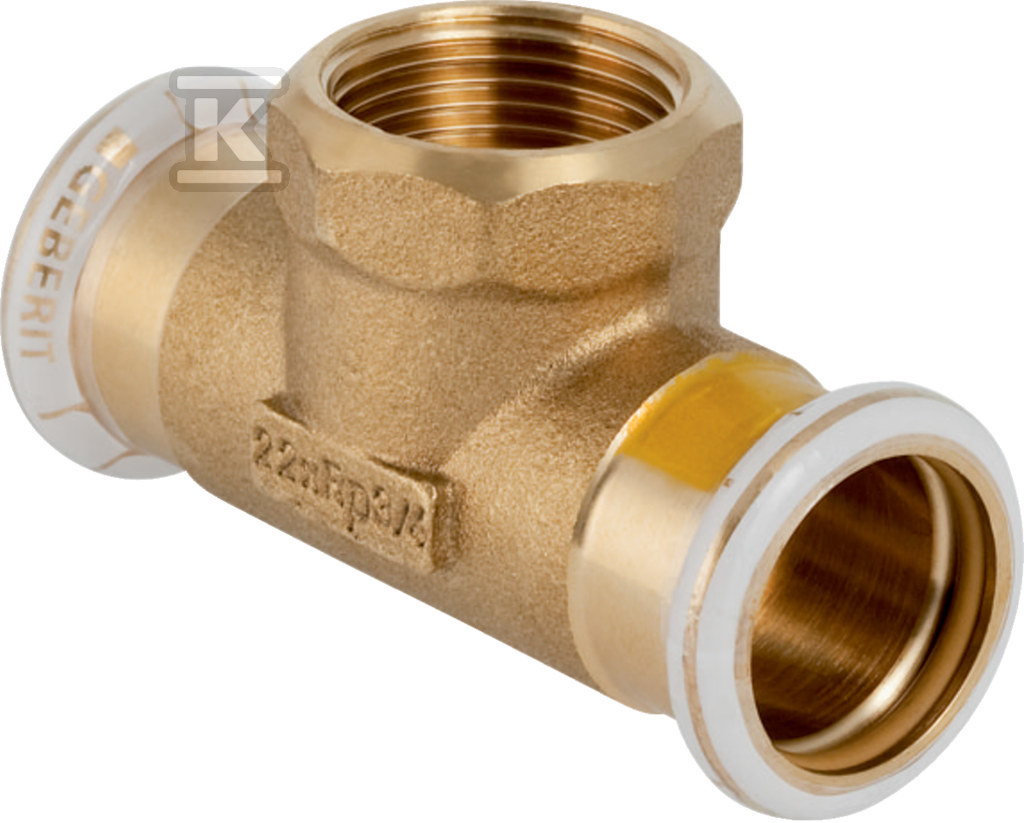

Trójnik Geberit Mapress Kupfer Gas przejściowy z gwintem wewnętrzny d28-Rp3/4 34739

Rozgałęzienie instalacji gazowych z przejściem na gwint wewnętrzny Rp3/4

Trójnik przejściowy Mapress Kupfer Gas łączy dwa końce zaciskowe do rur miedzianych o 28 mm z gwintem wewnętrznym cylindrycznym BSPT-Rp 3/4 cala, tworząc rozgałęzienie pod kątem 90 ° w instalacji gazowej. Konstrukcja przeznaczona jest do pracy w systemach rurowych z rurą systemową, z nominalnymi średnicami DN 25 na połączeniach zaciskowych i DN 25 / 3/4 cala na połączeniu gwintowanym. Dzięki temu umożliwia szybkie odgałęzienie lub podłączenie armatury z gwintem wewnętrznym bez lutowania.

Konstrukcja i materiały

Korpus wykonany jest z mosiądzu gatunku CuZn36Pb2As, CW602N, w stanie surowym bez dodatkowej obróbki powierzchni. Wszystkie trzy połączenia wykonane są z tego samego materiału, co zapewnia jednorodność rozszerzalności i odporność mechaniczną. Połączenia 1 i 3 to mufy zaciskowe z profilem M do szczęk zaciskowych, z długością połączenia 42 mm i długością roboczą 19 mm. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, z długością połączenia 35 mm i długością roboczą 21 mm.

Uszczelnienie zapewnia pierścień z uwodornionego kauczuku butadienowo-akrylonitrylowego HNBR, oznaczony kolorem żółtym. Wskaźnik prasowania jest widoczny i sygnalizuje nieszczelność w przypadku braku dociśnięcia. Elementy dostarczane są z żółtą zaślepką ochronną na mufie zaciskowej. Wytrzymałość na rozciąganie jest wysoka, a konstrukcja jednoczęściowa bez zaworu spustowego i odpowietrznika.

Zastosowanie w instalacjach gazowych

Produkt przeznaczony jest do gazu ziemnego oraz gazów skroplonych, w instalacjach naturalnych i skroplonych. Średnica zewnętrzna rur na połączeniach zaciskowych wynosi 28 mm, co odpowiada DN 25. Gwint wewnętrzny Rp 3/4 cala umożliwia bezpośrednie połączenie z armaturą gazową, reduktorami lub zaworami z gwintem cylindrycznym.

Dzięki uszczelce HNBR i mosiężnemu korpusowi CW602N element pracuje w typowych warunkach instalacji gazowych, zachowując szczelność połączenia prasowanego. Brak ukształtowania do kierunku przepływu oznacza symetryczne rozgałęzienie, przydatne tam, gdzie kierunek przepływu nie wymaga optymalizacji hydraulicznej.

Montaż i wskazania bezpieczeństwa

Montaż odbywa się metodą prasowania, bez użycia ognia. Mufa zaciskowa z profilem M współpracuje ze standardowymi szczękami prasującymi Mapress. Połączenie jest celowo nieszczelne, jeśli nie zostało dociśnięte, co stanowi wizualny sygnał kontroli montażu. Żółte oznaczenie pierścienia uszczelniającego ułatwia identyfikację elementu przeznaczonego do gazu.

Powierzchnie połączeń pozostają w stanie surowym, co jest standardem dla elementów prasowanych Mapress. Połączenie gwintowe wymaga uszczelnienia zgodnie z praktyką instalacyjną dla gwintów BSPT-Rp. Element nie jest modelem wieloczęściowym ani redukcyjnym, a jego geometria 90 ° zapewnia zwartą rozbudowę instalacji w ograniczonej przestrzeni.
