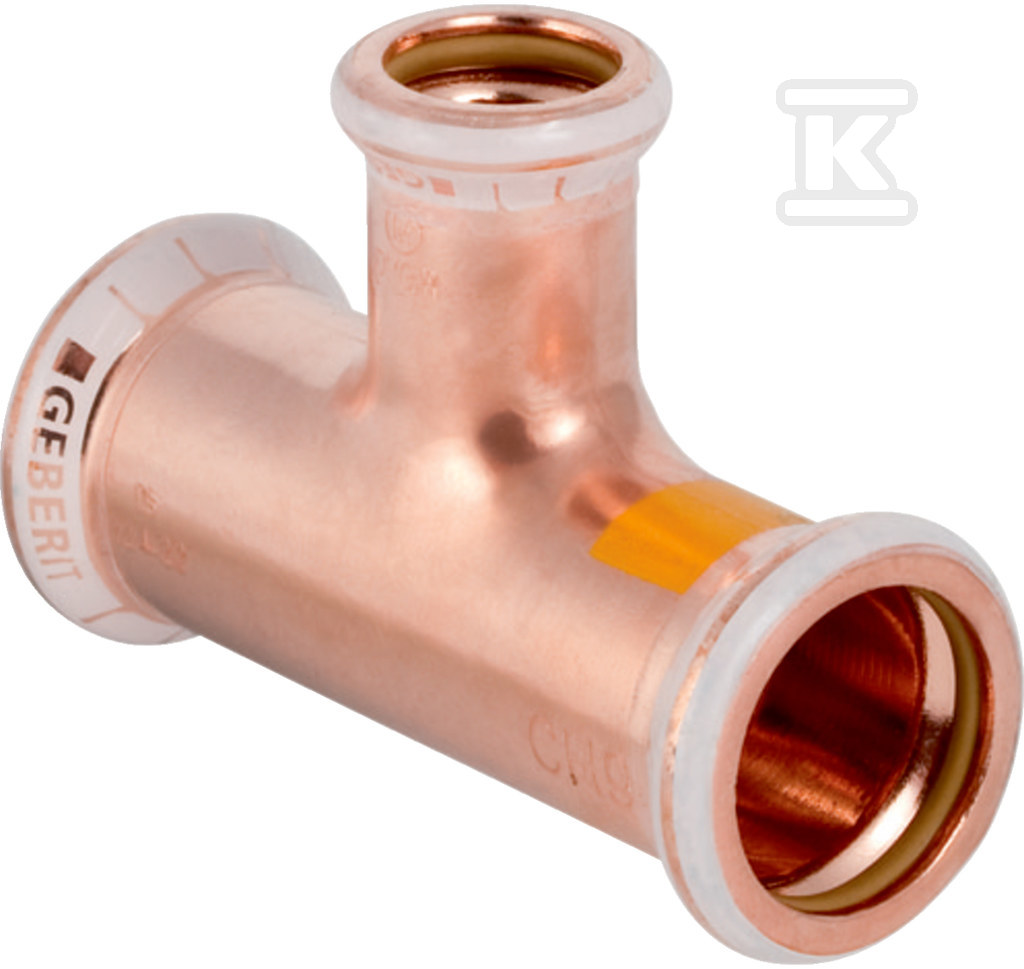

Trójnik Geberit Mapress Kupfer Gas redukcyjny d22-15-15 34553

Trójnik zaprasowywany miedziany do instalacji gazowych Geberit Mapress Kupfer

Trójnik 90° z mufami zaprasowywanymi przeznaczony do rozgałęzień w instalacjach gazowych z rur miedzianych. Wykonanie redukcyjne 22 mm na 15 mm / 15 mm pozwala na zmianę przekroju w jednym elemencie bez dodatkowych przejściówek. Połączenie staje się szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przedwczesnego nieszczelnego montażu.

Budowa i materiały

Korpus i mufy wykonane są z miedzi Cu-DHP CW024A wg EN 1412, w stanie surowym bez dodatkowej powłoki. Materiał zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w kontakcie z gazem ziemnym i gazami płynnymi. Każda mufa ma profil zaciskowy M przeznaczony do szczęk zaprasowywarki Mapress. Uszczelnienie zapewnia pierścień z uwodornionego kauczuku butadienowo-akrylonitrylowego HNBR w kolorze żółtym, rozpoznawalny w systemach gazowych Geberit. Mufa zaprasowywana dostarczana jest z żółtą zaślepką ochronną, a na powierzchni widoczny jest wskaźnik zaciśnięcia ułatwiający kontrolę prawidłowego wykonania połączenia. Element jest zaślepiony fabrycznie i wyposażony w uszczelki.

Zastosowanie i parametry pracy

Trójnik przeznaczony jest do gazów ziemnych oraz gazów płynnych. Maksymalne ciśnienie robocze przy 20 °C wynosi 5 bar. Średnica zewnętrzna rury na połączeniu 1 to 22 mm, odpowiadająca DN 20, natomiast połączenia 2 i 3 to 15 mm, odpowiadające DN 12. Kąt rozgałęzienia to 90 °. Długości robocze wynoszą 16 mm na połączeniu 1, 18 mm na połączeniu 2 i 23 mm na połączeniu 3, przy całkowitych długościach połączeń 37 mm, 38 mm i 43 mm. Rozwiązanie jest elementem rury systemowej, bez zaworu spustowego i odpowietrznika, przeznaczonym do montażu wewnątrz konstrukcji budowlanej.

Montaż i bezpieczeństwo

Montaż odbywa się poprzez wsunięcie rur miedzianych w mufy zaciskowe i zaprasowanie zgodnie z instrukcją Geberit. Połączenie szczelne uzyskuje się wyłącznie po wykonaniu operacji zaprasowania, co jest sygnalizowane wskaźnikiem zaciśnięcia. Kod profilu M zapewnia kompatybilność z narzędziami Mapress. Wysoka wytrzymałość na rozciąganie korpusu ogranicza ryzyko uszkodzenia mechanicznego podczas instalacji i eksploatacji. Dzięki uszczelce HNBR i miedzi Cu-DHP element zachowuje szczelność w typowych warunkach instalacji gazowych, a żółte oznaczenie ułatwia identyfikację jako część instalacji gazowej.
