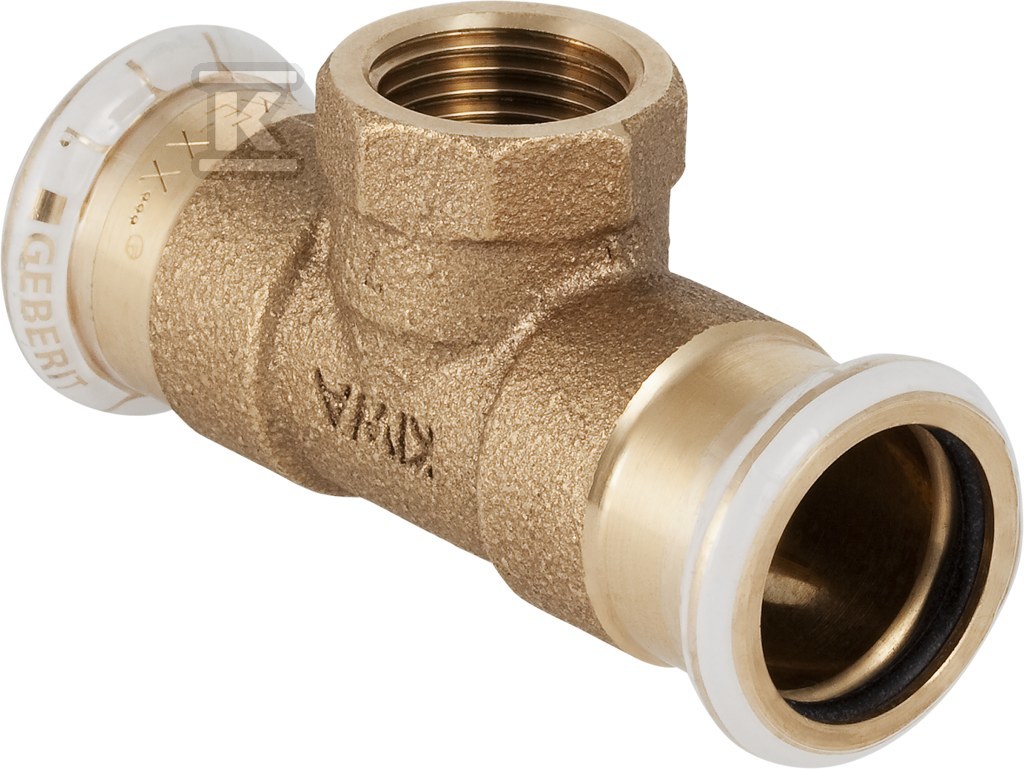

Trójnik Geberit Mapress Kupfer przejściowy z gwintem wewnętrzny d12-Rp1/2 61352

Trójnik zaprasowywany 90° z przejściem na gwint wewnętrzny Rp 1/2"

Trójnik przejściowy przeznaczony do rozgałęzień w instalacjach miedzianych z możliwością podłączenia armatury lub elementów z gwintem wewnętrznym. Kąt rozgałęzienia 90° pozwala na kompaktowe prowadzenie przewodów w ograniczonej przestrzeni, a połączenie mufa zaciskowa - mufa zaciskowa - gwint wewnętrzny zapewnia szybki montaż w systemie zaprasowywanym. Połączenie staje się szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przypadkowego nieszczelnego uruchomienia.

Zastosowanie i media robocze

Element sprawdza się w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Dopuszczalne media to zimna i ciepła woda pitna, woda chłodząca i grzewcza z dodatkiem lub bez środka zapobiegającego zamarzaniu, woda ciepłownicza do 120 °C, woda produkcyjna i procesowa, sprężone powietrze klasy czystości oleju 0-3, podciśnienie oraz gazy obojętne takie jak azot. Rura systemowa w połączeniu z wysoką wytrzymałością na rozciąganie pozwala na pracę w obiegach grzewczych i chłodniczych o zmiennych obciążeniach.

Budowa, materiały i zabezpieczenie połączenia

Korpus wykonano z brązu CuSn5Zn5Pb2-C, gatunku o dobrej odporności na korozję i wysoką wytrzymałość mechaniczną. Wszystkie trzy połączenia mają obróbkę powierzchni w stanie surowym, co ułatwia zaprasowanie i zapewnia prawidłowy docisk szczęk. Uszczelnienie zapewnia czarna uszczelka z CIIR, odporna na temperaturę i starzenie w wodzie oraz w mediach grzewczych.

Mufa zaprasowywana wyposażona jest w przezroczystą zaślepkę ochronną, która zabezpiecza uszczelkę przed zabrudzeniem do momentu montażu. Wskaźnik zaciśnięcia pozwala od razu ocenić, czy zaprasowanie zostało wykonane. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, 1/2 cala, nominalnie DN 15. Połączenia 1 i 3 to mufy zaciskowe dla rury o średnicy zewnętrznej 12 mm, nominalnie DN 10, z kodem profilu M do szczęk zaciskowych. Konstrukcja nie jest wieloczęściowa, nie posiada zaworu spustowego ani odpowietrznika, a model nie jest redukcyjny.

Wymiary i montaż w systemie Mapress

Geometria trójnika umożliwia precyzyjne spasowanie w rozbudowanych sieciach. Długość połączenia mufowego wynosi 34 mm przy długości roboczej 17 mm, co daje stabilny chwyt rury miedzianej 12 mm. Połączenie gwintowe ma długość 24 mm przy długości roboczej 11 mm. Wymiary gabarytowe to długość całkowita L ok. 6,8 cm, L1 ok. 2,4 cm, l i l2 po ok. 3,4 cm, Z ok. 1,7 cm, Z1 ok. 1,1 cm oraz Z2 ok. 1,7 cm. Kąt 90° i symetryczne mufy 12 mm po obu stronach ułatwiają montaż w rozgałęzieniach prostych i pod kątem prostym, a wysoka wytrzymałość na rozciąganie zwiększa bezpieczeństwo przy naprężeniach montażowych i eksploatacyjnych.
