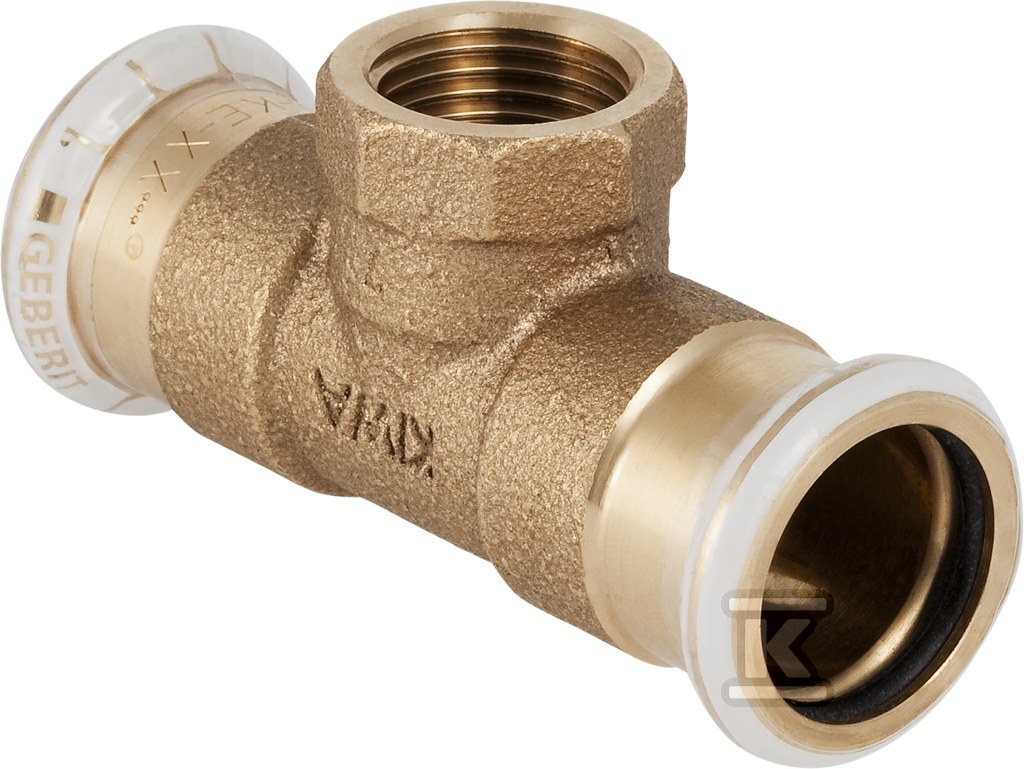

Trójnik Geberit Mapress Kupfer przejściowy z gwintem wewnętrzny d18-Rp1/2 61355

Brązowy trójnik przejściowy do instalacji wodnych

Trójnik Geberit Mapress Kupfer przejściowy z gwintem wewnętrznym d18-Rp1/2 to element armatury instalacyjnej przeznaczony do budowy lub rozbudowy systemów wodociągowych w budynkach mieszkalnych i użyteczności publicznej. Jego główną funkcją jest połączenie dwóch rur systemowych o średnicy zewnętrznej 18 mm z gwintowanym przyłączem o średnicy nominalnej Rp1/2 - umożliwiając tym samym przejście między systemem zaciskowym Geberit Mapress a tradycyjną instalacją gwintowaną.

Konstrukcja i materiał

Korpus trójnika wykonano z brązu stopowego CuSn5Zn5Pb2 - stopu miedzi z cyną, cynkiem i ołowiem. Brąz charakteryzuje się wysoką wytrzymałością na rozciąganie, co pozwala mu pracować pod ciśnieniem typowym dla instalacji wody zimnej i ciepłej. Wszystkie trzy połączenia wykończone są w stanie surowym - bez dodatkowej powłoki ani cynkowania - co jest standardowym rozwiązaniem dla armatury brązowej w tego typu aplikacjach.

Trójnik wyposażono w uszczelkę z kauczuku chloroprenowego (CIIR), osadzoną fabrycznie w gnieździe mufy zaciskowej. Uszczelka ta zapewnia szczelność połączenia po prawidłowo wykonanym zacisku szczękami profilu M - tym samym profilem, który stosują szczęki Geberit Mapress do rur CuSn5Zn5Pb2.

Połączenia i wymiary

Połączenie	Typ	Średnica	Długość całkowita	Długość robocza
1	Mufa zaciskowa (profil M)	DN 15 / O18 mm	41 mm	21 mm
2	Gwint wewnętrzny cylindryczny BSPT-Rp	Rp1/2 (1/2 cala)	24 mm	11 mm
3	Mufa zaciskowa (profil M)	DN 15 / O18 mm	41 mm	21 mm

Kąt rozgałęzienia wynosi 90°, co odpowiada standardowej konfiguracji trójników instalacyjnych - jedno ramię boczne odchodzi prostopadle od osi głównej. Gwint wewnętrzny wykonano wg normy BSPT-Rp (ISO 7-1 / EN 10226-1), czyli cylindryczny gwint rurowy do połączeń z uszczelką płaską lub taśmą teflonową.

Zastosowanie i montaż

Trójnik sprawdza się wszędzie tam, gdzie instalacja wodna wymaga połączenia systemu prasowanego Geberit Mapress z istniejącymi elementami gwintowanymi. Zaciskowa mufa pozwala na szybki i pewien montaż bez konieczności spawania ani lutowania; wystarczy wsunąć rurę na odpowiednią głębokość i zacisnąć szczękami profilu M. Gwint wewnętrzny umożliwia natomiast podłączenie dowolnego elementu z gwintem zewnętrznym Rp1/2 cala.

Produkt jest dostarczany fabrycznie zaślepiony - obie mufy zaciskowe zamknięte są osłonami chroniącymi uszczelkę przed zabrudzeniem przed montażem. Trójnika nie wyposażono w odpowietrznik ani zawór spustowy; nie posiada też ukształtowania kierunkowego przepływu - można go montować w dowolnej orientacji względem kierunku przepływu medium.

Parametry eksploatacyjne

Brązowa konstrukcja oraz uszczelka CIIR determinują zakres temperatur pracy typowy dla instalacji wodnych - określony przez charakterystykę kauczuku chloroprenowego stosowanego w systemie Geberit Mapress dla medium wodnego.
