Trójnik Geberit Mapress Kupfer przejściowy z gwintem wewnętrzny d22-Rp1/2 61357

Rozgałęzienie zaprasowywane 22 mm x Rp 1/2 x 22 mm w technologii Mapress Kupfer

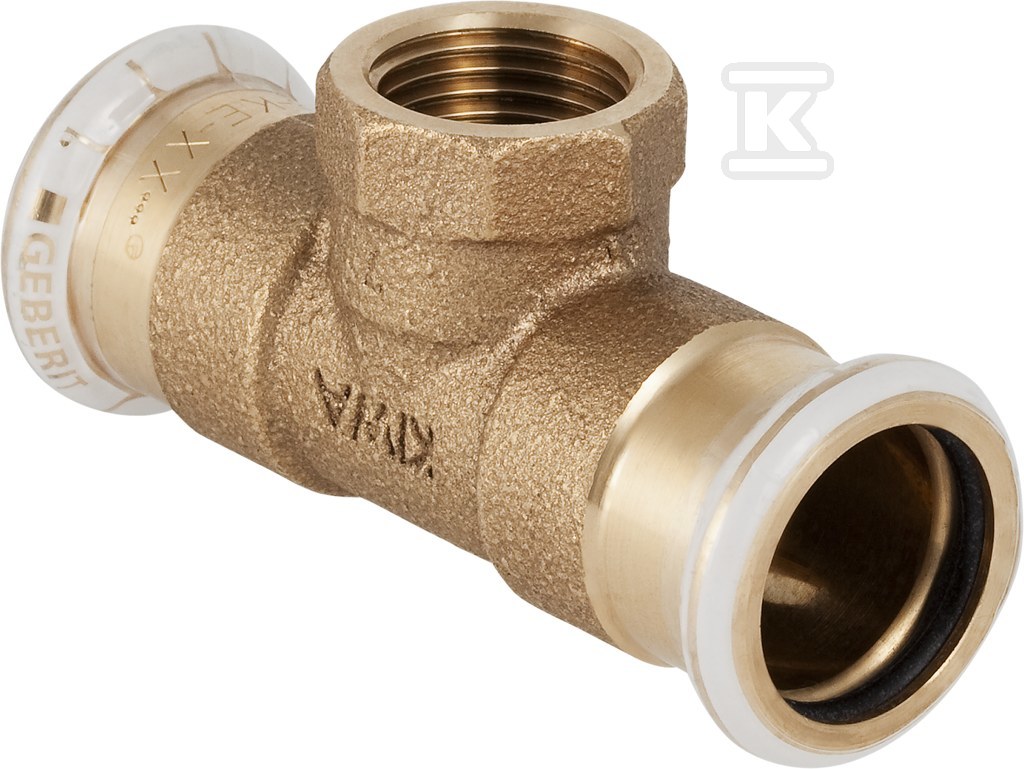

Trójnik 90° z dwoma końcówkami zaprasowywanymi 22 mm i centralnym przejściem z gwintem wewnętrznym cylindrycznym Rp 1/2 umożliwia rozgałęzienie instalacji miedzianej bez spawania. Konstrukcja przeznaczona jest do pracy w systemach rurowych Mapress Kupfer, gdzie połączenie 1 i 3 to mufa zaciskowa DN 20 na rurę o średnicy zewnętrznej 22 mm, a połączenie 2 to gwint wewnętrzny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Rozwiązanie łączy trwałość brązowej odlewki z szybkim montażem zaprasowywanym i kontrolą poprawności wykonania.

Budowa z brązu i zabezpieczenia montażowe

Korpus wykonano z brązu czerwonego CuSn5Zn5Pb2, gatunku stosowanego w armaturze bezołowiowej do wody pitnej. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej obróbki, co zapewnia prawidłowe zaciśnięcie profilu M szczękami prasującymi. Każda mufa zaprasowywana wyposażona jest w czarną uszczelkę z CIIR oraz przezroczystą zaślepkę ochronną. Wskaźnik zaciśnięcia sygnalizuje, że element jest szczelny dopiero po zaprasowaniu - w stanie niezaprasowanym połączenie jest celowo nieszczelne, co ogranicza ryzyko ukrytego błędu. Wysoka wytrzymałość na rozciąganie i brak konstrukcji wieloczęściowej przekładają się na stabilność mechaniczną w instalacji.

Zakres zastosowań i warunki pracy

Przeznaczenie obejmuje instalacje wodne, grzewcze i przemysłowe. Dopuszczalne media to zimna i ciepła woda pitna, woda chłodząca i grzewcza z lub bez środka zapobiegającego zamarzaniu, woda ciepłownicza do 120 °C, woda produkcyjna i procesowa, sprężone powietrze klasy czystości oleju 0-3, podciśnienie oraz gazy obojętne takie jak azot. Zastosowanie w instalacjach domowych, przemysłowych i w budownictwie okrętowym wynika z odporności materiału i uszczelnienia. W praktyce Mapress Kupfer pracuje do 120 °C i do 1,6 MPa, czyli 16 bar, a w aplikacjach solarnych dopuszczalne są wyższe temperatury chwilowe. Masa elementu to ok. 0,17 kg, co ułatwia montaż w pozycji pionowej i poziomej.

Montaż na rurach miedzianych i geometria połączenia

Końcówki zaprasowywane mają długość 42 mm, z czego długość robocza wynosi 21 mm, a centralny gwint wewnętrzny ma długość 26 mm przy długości roboczej 13 mm. Kąt rozgałęzienia 90° pozwala na kompaktowe odgałęzienie bez dodatkowych kolanek. Profil zaciskowy M jest zgodny z narzędziami do systemu Mapress Kupfer. Zalecane są rury miedziane zgodne z EN 1057, miękkie R220, półtwarde R250 i twarde R290, w zależności od grubości ścianki. Połączenie jest systemowe, z uszczelkami, bez zaworu spustowego i odpowietrznika, w wersji nie-redukcyjnej i nie wieloczęściowej.
