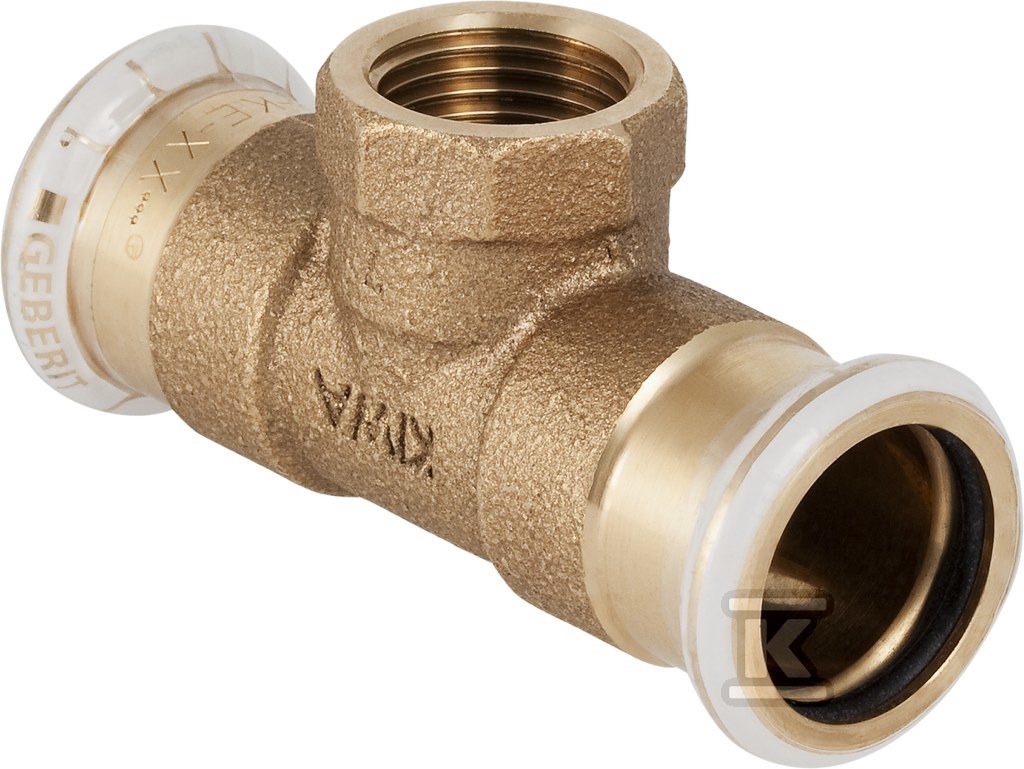

Trójnik Geberit Mapress Kupfer przejściowy z gwintem wewnętrzny d22-Rp3/4 61395

Trójnik zaprasowywany z gwintem wewnętrznym do systemu Mapress Kupfer

Rozgałęzienie 90° łączące dwie mufy zaprasowywane d 22 z gwintem wewnętrznym Rp 3/4 pozwala na szybkie wprowadzenie odgałęzienia z elementem gwintowanym w instalacjach miedzianych bez lutowania. Konstrukcja przeznaczona jest do rur systemowych Mapress Kupfer i zapewnia szczelność dopiero po zaprasowaniu, co eliminuje ryzyko przedwczesnego przecieku na etapie montażu.

Konstrukcja i materiały

Korpus wykonany jest z brązu, gatunek CuSn5Zn5Pb2, określany jako gunmetal / bezołowiowy brąz czerwony. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowego zabezpieczenia, co sprzyja trwałemu połączeniu z uszczelką. Uszczelka w każdej mufie to czarna guma CIIR, odporna na temperaturę i starzenie w instalacjach wodnych i grzewczych.

Mufy zaprasowywane mają profil M do szczęk zaciskowych, a produkt charakteryzuje się wysoką wytrzymałością na rozciąganie. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Połączenie nie jest wieloczęściowe, nie jest modelem redukcyjnym, nie posiada zaworu spustowego ani odpowietrznika.

Zastosowanie i warunki pracy

Złączka przeznaczona jest do pracy w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Dopuszczalne media to:

• zimna i ciepła woda użytkowa,
• woda chłodząca i grzewcza bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu,
• woda ciepłownicza do 120 °C,
• woda produkcyjna i procesowa,
• sprężone powietrze klasy czystości oleju 0-3,
• podciśnienie,
• gazy obojętne, np. azot.

Taka uniwersalność wynika z materiału brązowego i uszczelnienia CIIR, które zachowują szczelność w szerokim zakresie temperatur roboczych.

Montaż i parametry połączeń

Trójnik ma kąt 90° i dwa identyczne wyjścia zaprasowywane oraz jedno wyjście gwintowane. Połączenia 1 i 3 to mufy zaciskowe na rurę o średnicy zewnętrznej 22 mm, znamionowo DN 20. Długość połączenia wynosi 45 mm, a długość robocza 24 mm. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, średnica nominalna 3/4 cala, odpowiadająca DN 20. Długość połączenia gwintowego to 27 mm, długość robocza 12 mm.

Dzięki oznaczeniu rura systemowa true element współpracuje z rurami miedzianymi Mapress Kupfer i zapewnia powtarzalną geometrię zaprasowania.
