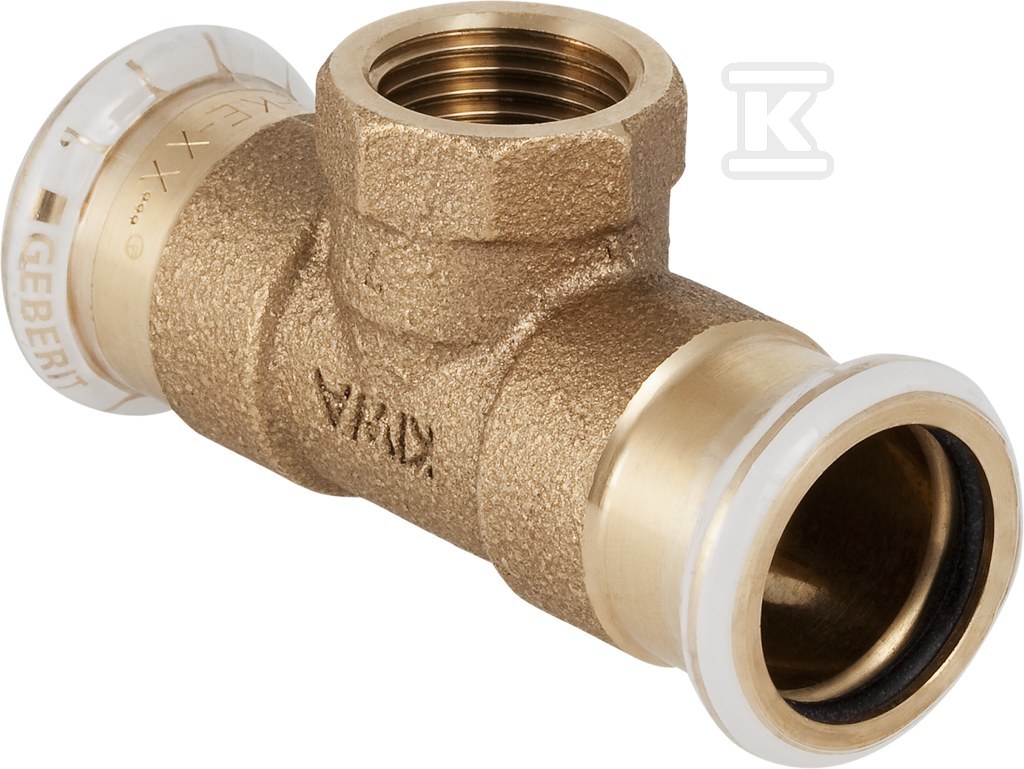

Trójnik Geberit Mapress Kupfer przejściowy z gwintem wewnętrzny d28-Rp1/2 61359

Trójnik prasowy z przejściem na gwint wewnętrzny Rp 1/2

Trójnik przeznaczony do systemu prasowego Mapress Kupfer łączy dwie mufy zaciskowe 28 mm z gwintem wewnętrznym cylindrycznym Rp 1/2. Kąt rozgałęzienia 90 ° i przejściowa budowa DN 25 / 15 / DN 25 pozwalają na odgałęzienie instalacji bez dodatkowych redukcji. Wykonanie z brązu CuSn5Zn5Pb2 zapewnia wysoką wytrzymałość na rozciąganie i stabilność w instalacjach wodnych, grzewczych i przemysłowych.

Konstrukcja i materiały

Korpus i oba połączenia zaciskowe wykonano z brązu gatunku CuSn5Zn5Pb2, w stanie surowym bez dodatkowej obróbki powierzchni. Połączenia 1 i 3 to mufy zaciskowe o średnicy zewnętrznej rury 28 mm, z profilem M do szczęk prasujących. Długość połączenia wynosi 44 mm, a długość robocza 21 mm. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, o długości połączenia 29 mm i długości roboczej 16 mm. Uszczelnienie zapewnia pierścień z CIIR, czarny, odporny na temperaturę i media instalacyjne. Mufa prasowa ma transparentny zaślepiający zatyczkę ochronną, która utrzymuje czystość połączenia do momentu montażu. Wskaźnik prasowania sygnalizuje niekompletne zaciskanie do średnicy maksymalnej 54 mm. Masa elementu to ok. 0,210 kg.

Zastosowanie i warunki pracy

Element jest przeznaczony do rur systemowych i sprawdza się w instalacjach wody pitnej zimnej i ciepłej, wody grzewczej i chłodzącej z dodatkiem lub bez środka przeciw zamarzaniu, wody ciepłowniczej do 120 °C, wody technologicznej i procesowej. Dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Konstrukcja jest testowana i certyfikowana przez DVGW, co potwierdza przydatność w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Wysoka wytrzymałość na rozciąganie i brak kształtowania do kierunku przepływu dają przewidywalne zachowanie w rozgałęzieniach o stałym przekroju.

Montaż i bezpieczeństwo połączenia

Montaż odbywa się metodą prasowania, bez lutowania i spawania. Połączenia zaciskowe z profilem M współpracują ze standardowymi szczękami prasującymi Mapress. Uszczelka CIIR zapewnia szczelność dopiero po prawidłowym zaciśnięciu, a wskaźnik prasowania pozwala szybko wykryć niezaobrane połączenie. Transparentna zaślepka ochronna chroni gwint wewnętrzny przed zanieczyszczeniami podczas transportu i montażu. Element jest jednoczęściowy, nie jest modelem wieloczęściowym ani redukcyjnym, a zaślepienie fabryczne gwarantuje gotowość do pracy po prasowaniu.
