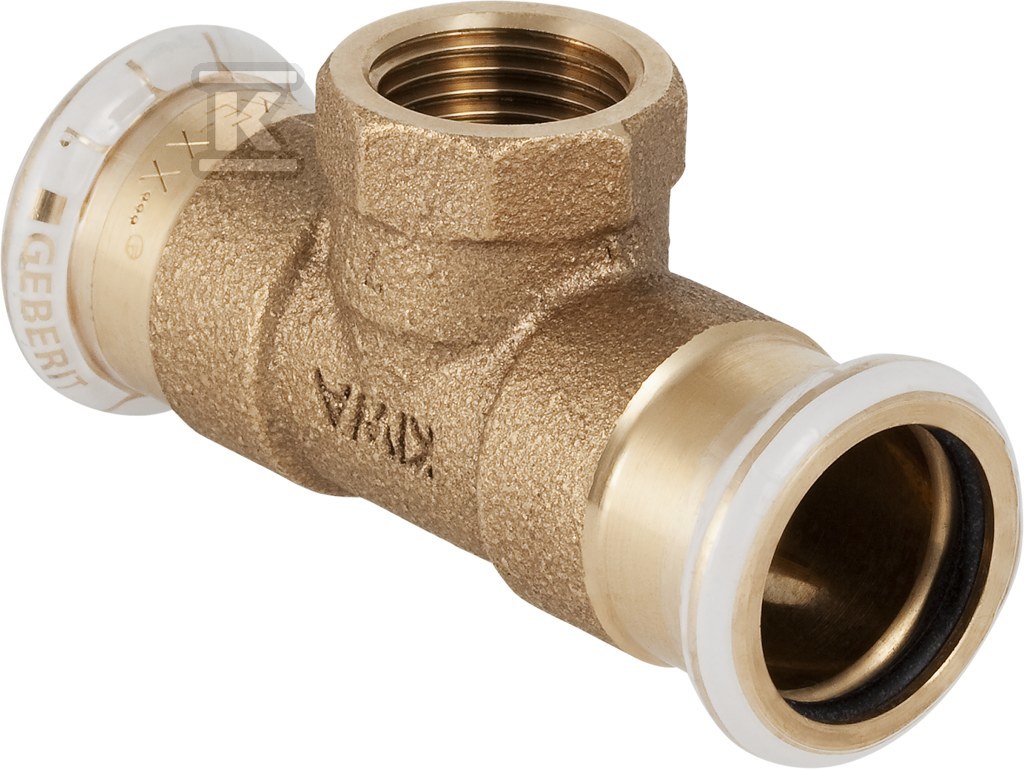

Trójnik Geberit Mapress Kupfer przejściowy z gwintem wewnętrzny d28-Rp3/4 61360

Trójnik zaprasowywany 90° z przejściem na gwint wewnętrzny Rp 3/4 do rur miedzianych 28 mm

Trójnik przeznaczony do instalacji miedzianych Mapress łączy dwie mufy zaprasowywane DN 25 dla rury o średnicy zewnętrznej 28 mm z przejściem na gwint wewnętrzny cylindryczny BSPT-Rp 3/4 cala. Kąt rozgałęzienia 90° umożliwia odgałęzienie w pionie lub poziomie bez dodatkowych kolanek, a konstrukcja systemowa zapewnia kompatybilność z rurami i kształtkami Mapress Kupfer. Połączenie jest szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przypadkowego uruchomienia instalacji na nieprzygotowanym złączu.

Konstrukcja z brązu i uszczelnienie CIIR

Korpus trójnika wykonano z brązu na bazie stopu CuSn5Zn5Pb2, w wersji gunmetal / bezołowiowy brąz czerwony. Materiał połączenia 1, 2 i 3 to brąz o wysokiej wytrzymałości na rozciąganie, z powierzchnią w stanie surowym. Mufy zaprasowywane 1 i 3 mają długość połączenia 42 mm przy długości roboczej 19 mm, a przejście gwintowane ma długość połączenia 35 mm przy długości roboczej 20 mm. Kod profilu do szczęk zaciskowych to M dla wszystkich połączeń.

Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną, która pełni rolę wskaźnika zaciśnięcia - połączenie jest celowo nieszczelne przed zaprasowaniem. Złącze jest wyposażone w uszczelki, nie jest modelem wieloczęściowym ani redukcyjnym.

Zastosowanie w instalacjach wodnych, grzewczych i przemysłowych

Kształtka przeznaczona jest do wody zimnej i ciepłej pitnej, wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem, wody ciepłowniczej do 120 °C, a także wody produkcyjnej i procesowej. Nadaje się do sprężonego powietrza w klasie czystości oleju 0-3, do pracy pod podciśnieniem oraz do gazów obojętnych, np. azotu. Zakres zastosowań obejmuje instalacje domowe, przemysłowe i budownictwo okrętowe.

Wszystkie elementy produktu mające kontakt z wodą pitną będą sukcesywnie przekształcane w materiały bezołowiowe, zgodnie z planem producenta na 2026 rok.

Montaż zaprasowywany i warunki pracy

Połączenie 1 i 3 to mufa zaciskowa dla rury systemowej o średnicy zewnętrznej 28 mm, nominalnie DN 25. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, nominalnie 3/4 cala, co pozwala na bezpośrednie przyłączenie armatury, zaworów lub elementów gwintowanych bez dodatkowych przejściówek. Brak zaworu spustowego i odpowietrznika utrzymuje konstrukcję prostą i niezawodną.

Montaż odbywa się metodą zaprasowania, po uprzednim założeniu uszczelki CIIR. Po zaprasowaniu uzyskuje się trwałe, szczelne połączenie odporne na obciążenia mechaniczne i wysokie temperatury robocze w instalacjach grzewczych i wodnych.
