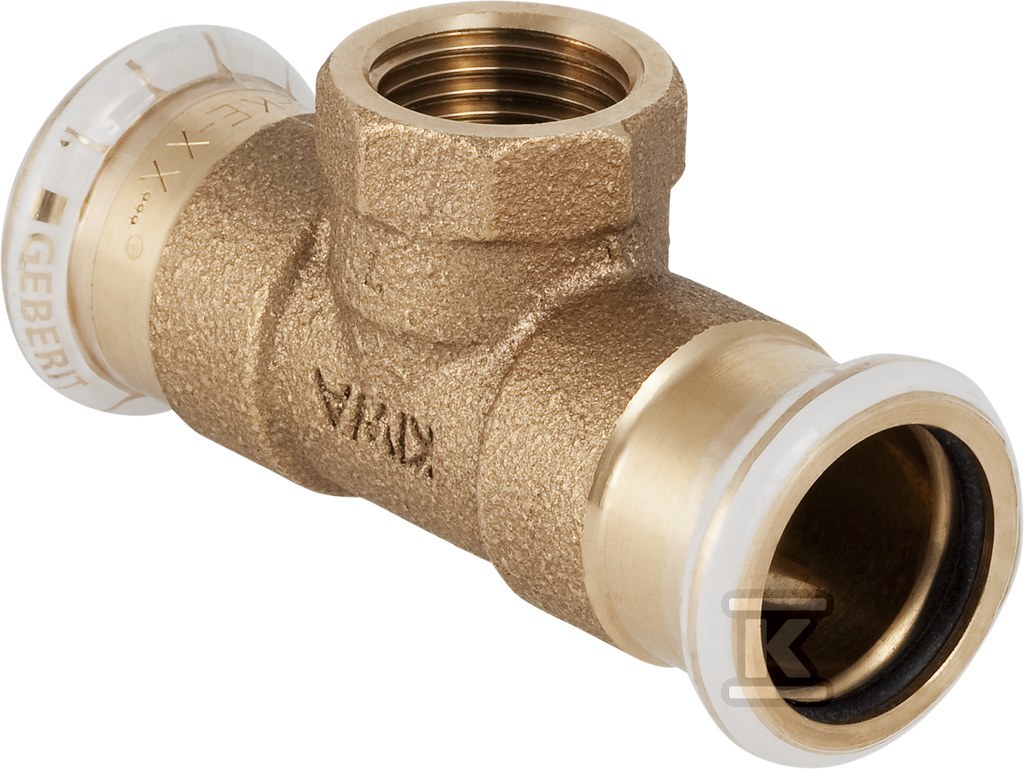

Trójnik Geberit Mapress Kupfer przejściowy z gwintem wewnętrzny d35-Rp1/2 61362

Trójnik kątowy 90° z przejściem na gwint wewnętrzny Rp 1/2 do rur miedzianych 35 mm

Element systemu prasowego do łączenia dwóch odcinków rury miedzianej 35 mm DN 32 z odgałęzieniem gwintowanym wewnętrznie 1/2 cala. Kąt 90° pozwala na prowadzenie instalacji w rozwidleniu pod kątem prostym, a przejściowy gwint cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1 umożliwia szybkie podłączenie armatury, zaworów lub przyłączy bez konieczności dodatkowych przejściówek. Połączenie jest szczelne dopiero po zaprasowaniu, co jest standardowym zabezpieczeniem w technologii Mapress Kupfer.

Konstrukcja z brązu i uszczelnienie CIIR

Korpus wykonano z brązu, gatunek CuSn5Zn5Pb2, czyli bezołowiowego brązu czerwonego. Materiał zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w instalacjach wodnych i gazowych. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej obróbki, co ułatwia prawidłowe osadzenie tulei zaciskowej. Uszczelnienie zapewnia czarna uszczelka z CIIR, odporna na temperaturę i starzenie w wodzie oraz w mediach grzewczych. Mufy zaciskowe mają kod profilu M do szczęk prasujących, a mufa zaprasowywana jest fabrycznie zabezpieczona przezroczystą zaślepką ochronną. Konstrukcja jest jednoczęściowa, bez zaworu spustowego i odpowietrznika, z uszczelkami w obu połączeniach zaciskowych.

Zakres zastosowań i media robocze

Trójnik przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Nadaje się do zimnej i ciepłej wody, wody chłodzącej i grzewczej z dodatkiem lub bez środka zapobiegającego zamarzaniu, wody ciepłowniczej do 120 °C oraz wody produkcyjnej i procesowej. Działa również w instalacjach sprężonego powietrza klasy czystości oleju 0-3, w układach podciśnieniowych oraz do gazów obojętnych, takich jak azot. Uniwersalność materiałowa i uszczelnienie CIIR pozwalają na pracę w różnych warunkach eksploatacyjnych bez utraty szczelności po prawidłowym zaprasowaniu.

Montaż zaprasowywany i kompatybilność systemowa

Dwa połączenia zaciskowe przeznaczone są dla rury systemowej o średnicy zewnętrznej 35 mm, nominalnie DN 32. Długość połączenia wynosi 50 mm, a długość robocza 24 mm, co daje stabilne oparcie w mufie. Połączenie gwintowe ma długość 35 mm i długość roboczą 22 mm, z gwintem wewnętrznym cylindrycznym Rp 1/2 cala. Kąt 90° i przejściowa geometria ułatwiają prowadzenie rozgałęzień w ograniczonej przestrzeni. Produkt jest elementem rury systemowej, przeznaczony do montażu prasowego, bez konieczności lutowania. Po zaprasowaniu uzyskuje się trwałe, szczelne połączenie mechaniczne, zgodne z wymaganiami instalacji miedzianych Mapress Kupfer.
