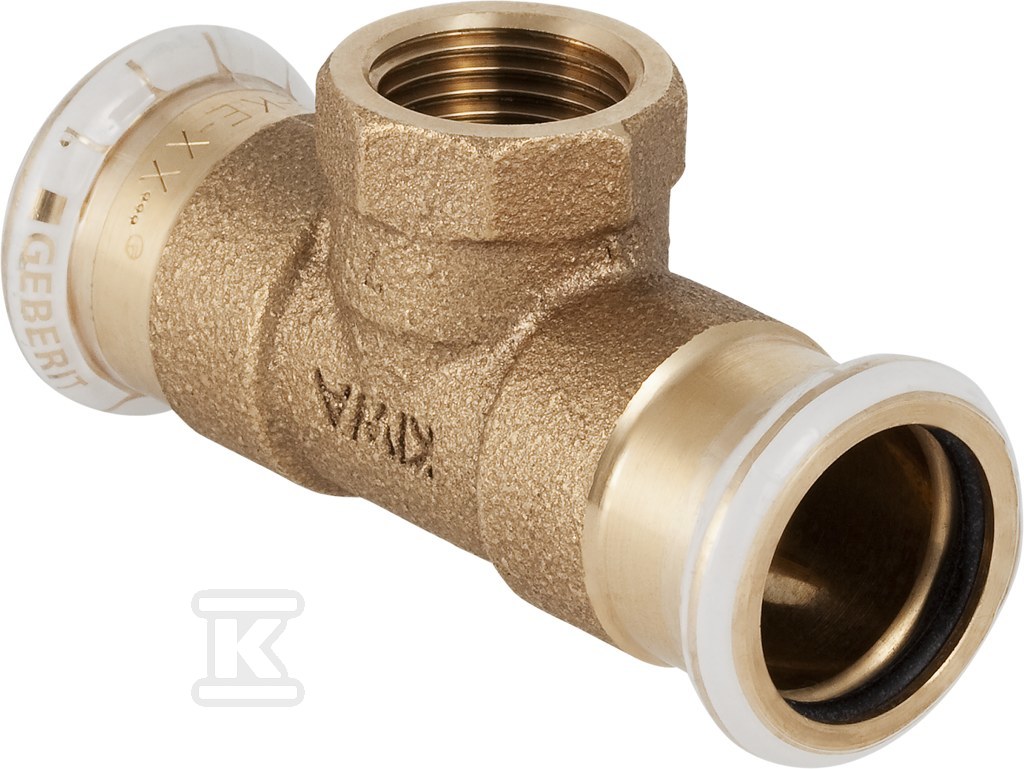

Trójnik Geberit Mapress Kupfer przejściowy z gwintem wewnętrzny d42-Rp1/2 61366

Trójnik zaprasowywany miedziany z przejściem na gwint wewnętrzny Rp 1/2

Trójnik przeznaczony do systemu Mapress Kupfer łączy dwie mufy zaprasowywane na rurę miedzianą o 42 mm z centralnym przejściem na gwint wewnętrzny cylindryczny Rp 1/2. Kąt rozgałęzienia 90 ° pozwala na proste odprowadzenie instalacji w płaszczyźnie, a konstrukcja przejściowa ułatwia podłączenie armatury, zaworów lub elementów z gwintem bez dodatkowych przejściówek.

Budowa i materiały

Korpus wykonany jest z brązu bezołowiowego CuSn5Zn5Pb2, określany jako gunmetal. Materiał połączenia 1, 2 i 3 to ten sam gatunek brązu, co zapewnia jednorodność rozszerzalności i odporność korozyjną w instalacjach wodnych i gazowych. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej obróbki wykończeniowej.

Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym, zamontowany w każdej mufie zaprasowywanej. Mufy mają profil M przeznaczony do szczęk zaciskowych systemu Mapress. Długość robocza połączeń zaprasowywanych wynosi 27 mm, a całkowita długość mufy to 57 mm. Połączenie gwintowane ma długość roboczą 25 mm i całkowitą 38 mm. Średnica zewnętrzna rur dla obu końcówek zaprasowywanych to 42 mm, co odpowiada nominalnie DN 40. Centralne przejście gwintowe to Rp 1/2, czyli DN 15.

Konstrukcja charakteryzuje się wysoką wytrzymałością na rozciąganie. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Połączenie jest szczelne dopiero po zaprasowaniu, co jest sygnalizowane wskaźnikiem zaciśnięcia.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji z rurą systemową miedzianą zgodną z EN 1057, w tym rur miękkich R220, półtwardych R250 i twardych R290, przy zachowaniu wymaganej grubości ścianki.

Dopuszczalne media i środowiska:

• zimna i ciepła woda pitna
• woda chłodząca i grzewcza bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu
• woda ciepłownicza do 120 °C
• woda produkcyjna i procesowa
• sprężone powietrze klasy czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot
• instalacje domowe, przemysłowe i w budownictwie okrętowym

Zakres pracy obejmuje ciśnienie do 1,6 MPa, czyli 16 bar, oraz temperaturę do 120 °C. W zastosowaniach solarnych dopuszczalna jest praca do 180 °C. Trójnik nie posiada zaworu spustowego ani odpowietrznika i nie jest modelem wieloczęściowym ani redukcyjnym.

Montaż i bezpieczeństwo połączenia

Montaż odbywa się metodą zaprasowywania, bez lutowania i bez użycia ognia. Połączenie zaprasowywane zapewnia szczelność dopiero po wykonaniu operacji prasowania, co eliminuje ryzyko przypadkowego uruchomienia instalacji na nieprzygotowanym złączu.

• profil M w mufach pozwala na prawidłowe osadzenie szczęk zaciskowych
• uszczelka CIIR zapewnia elastyczne uszczelnienie po zaprasowaniu
• przezroczysta zaślepka ochronna zabezpiecza mufę przed zanieczyszczeniami do momentu montażu
• brak ukształtowania do kierunku przepływu, konstrukcja symetryczna dla dwóch końcówek zaprasowywanych

Po zaprasowaniu uzyskuje się trwałe połączenie mechaniczne o wysokiej wytrzymałości na rozciąganie, odporne na wibracje i zmiany temperatury w dopuszczalnym zakresie pracy.
