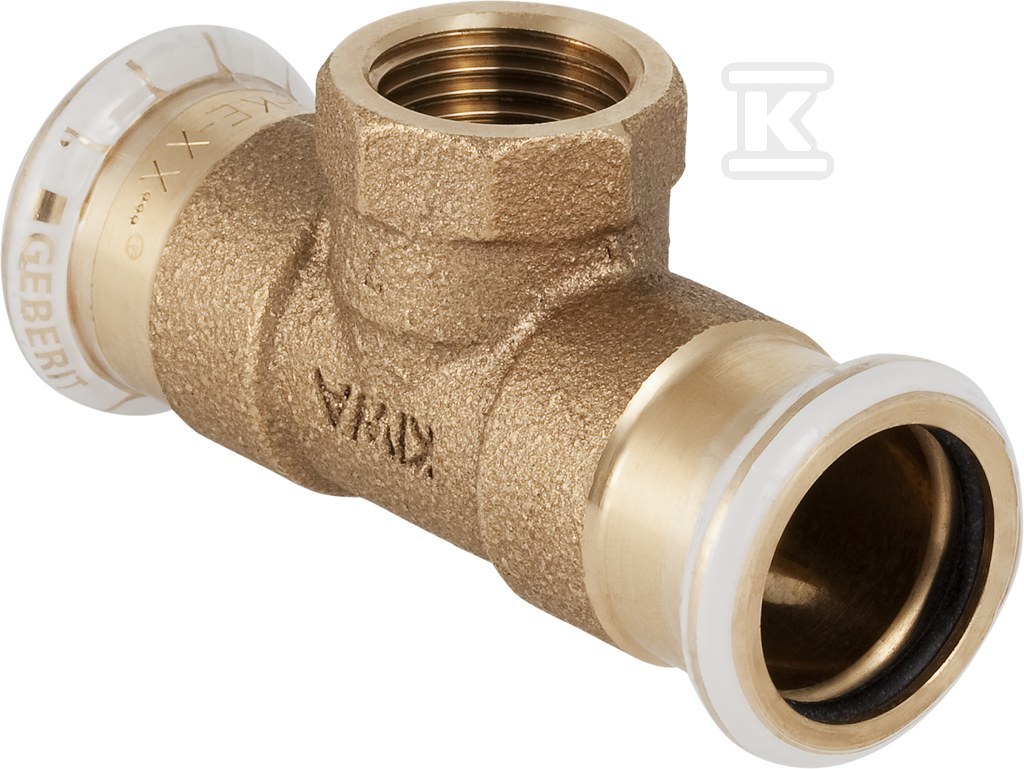

Trójnik Geberit Mapress Kupfer przejściowy z gwintem wewnętrzny d54-Rp1/2 61370

Rozgałęzienie prasowe 90° z przyłączem gwintowanym Rp1/2 w systemie Mapress Kupfer

Trójnik prasowy 90° łączy dwa przyłącza mufowe zaciskowe o średnicy zewnętrznej 54 mm, DN 50 z przejściowym przyłączem gwintowanym wewnętrznym cylindrycznym Rp 1/2, BSPT-Rp wg ISO 7-1 / EN 10226-1. Kąt rozgałęzienia 90° umożliwia prowadzenie instalacji w ograniczonej przestrzeni, a przejście na gwint pozwala na podłączenie armatury, zaworów lub elementów z gwintem wewnętrznym bez dodatkowych przejściówek. Całość przeznaczona jest do rur systemowych Mapress Kupfer i pracuje jako element jednoczęściowy.

Budowa i materiały

Korpus trójnika wykonany jest z brązu, gatunek CuSn5Zn5Pb2, bezołowiowy brąz czerwony. Wszystkie trzy połączenia mają obróbkę powierzchni w stanie surowym i zabezpieczenie powierzchni w stanie surowym, co jest standardem dla elementów prasowanych Mapress. Połączenia 1 i 3 to mufy zaciskowe z kodem profilu M do szczęk zaciskowych, długości połączenia 69 mm przy długości roboczej 34 mm. Połączenie 2, gwint wewnętrzny Rp 1/2, ma długość połączenia 44 mm i długość roboczą 31 mm. Uszczelnienie zapewnia pierścień z CIIR czarnego, a element wyposażony jest w uszczelki. Mufa prasowa posiada przezroczysty zaślepiający stopień ochronny. Wysoka wytrzymałość na rozciąganie konstrukcji oraz masa ok. 0,669 kg świadczą o stabilności montażowej. Powierzchnia złącza ma kolor inny niż standardowy, co wynika z materiału brązowego.

Zakres zastosowań i warunki pracy

Element przeznaczony jest do instalacji wodnych, grzewczych, chłodniczych i przemysłowych. Nadaje się do zimnej i ciepłej wody pitnej, wody grzewczej, wody chłodzącej bez i ze środkiem zapobiegającym zamarzaniu, wody ciepłowniczej do max. 120 °C, wody produkcyjnej i procesowej. Dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych, np. azotu. System Mapress Kupfer jest sprawdzony w instalacjach domowych, przemysłowych i w budownictwie okrętowym. DVGW geprüft und zertifiziert potwierdza przydatność w typowych zastosowaniach hydraulicznych. Brak zaworu spustowego i odpowietrznika oznacza, że trójnik pełni wyłącznie funkcję rozgałęzienia.

Montaż i wskaźnik bezpieczeństwa prasowania

Montaż odbywa się metodą prasowania, bez lutowania i spawania. Wskaźnik prasowania zapewnia szczelność dopiero po prawidłowym dociśnięciu - element jest celowo nieszczelny do momentu zaprasowania do średnicy max. 54 mm, co chroni przed pomyłką instalacyjną. Połączenia mufowe 54 mm i gwint Rp 1/2 pozwalają na szybkie połączenie z rurą miedzianą oraz z armaturą gwintowaną. Brak ukształtowania do kierunku przepływu i brak modelu redukcyjnego upraszczają dobór w standardowych rozgałęzieniach. Po zaprasowaniu uszczelka CIIR zapewnia trwałe uszczelnienie w całym zakresie temperatur roboczych.
