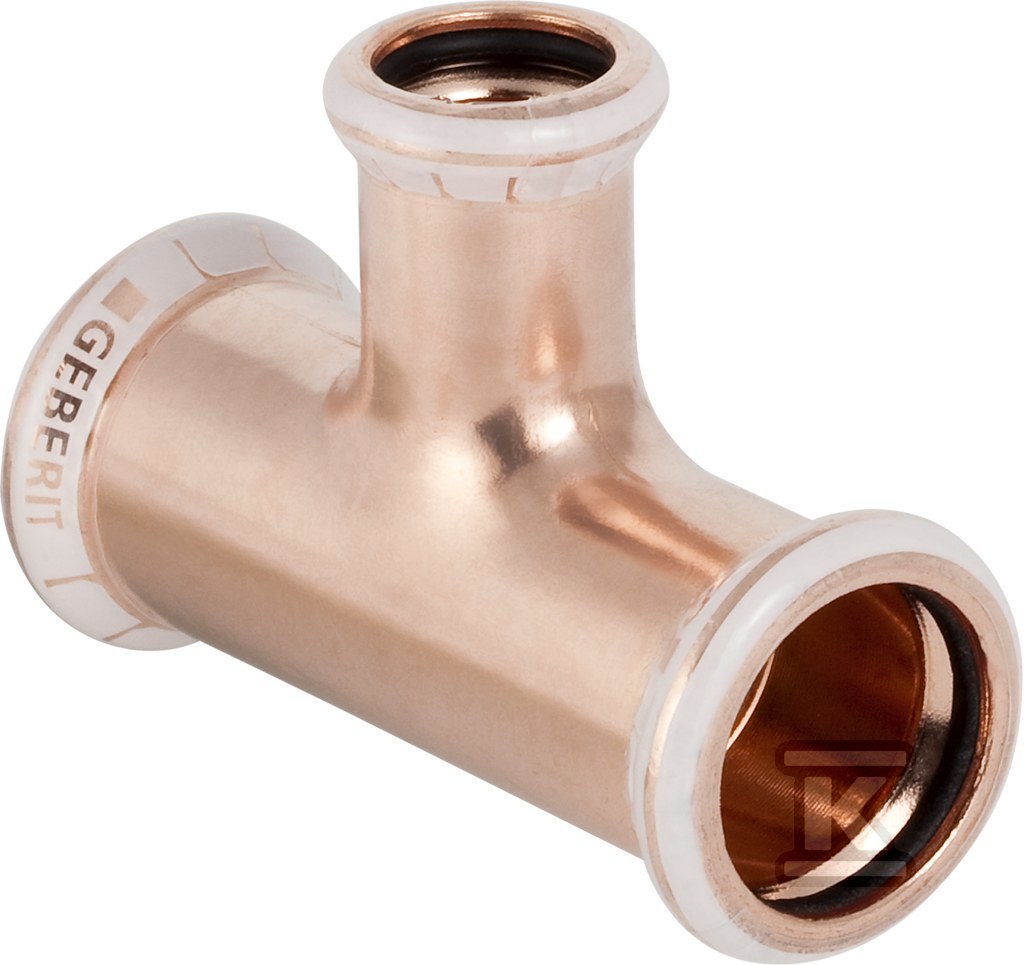

Trójnik Geberit Mapress Kupfer redukcyjny d15-12 61252

Trójnik miedziany 90° z mufami zaciskowymi do systemów Mapress

Trójnik przeznaczony do połączeń prasowych w instalacjach z rur miedzianych. Kąt rozgałęzienia 90° pozwala na proste odprowadzenie odgałęzienia prostopadle do przewodu głównego, a trzy mufy zaciskowe z profilem M umożliwiają szybki montaż bez lutowania. Konstrukcja jednoczęściowa bez zaworu spustowego i odpowietrznika jest przeznaczona do pracy w układach zamkniętych, gdzie szczelność zapewnia pierścień uszczelniający.

Konstrukcja z miedzi Cu-DHP i uszczelnienie EPDM

Korpus wykonany jest z miedzi Cu-DHP CW024A wg DIN EN 1412. Materiał zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w wodzie pitnej oraz w mediach grzewczych. Powierzchnie połączeń pozostawione są w stanie surowym, co ułatwia prawidłowe osadzenie rury i uzyskanie pełnego docisku szczęk prasy. Każda mufa wyposażona jest w uszczelkę z kauczuku etylenowo-propylenowo-dienowego EPDM, co zapewnia szczelność połączenia po zaprasowaniu. W elementach do o ? 54 mm zastosowano wskaźnik prasowania, który sygnalizuje nieszczelność w przypadku braku operacji prasowania.

Zastosowanie w instalacjach wodnych, grzewczych i przemysłowych

Złącze pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20 °C. Przeznaczone jest do wody pitnej zimnej i ciepłej, wody chłodzącej i grzewczej z dodatkiem lub bez środka przeciwzamrożeniowego, wody do sieci ciepłowniczych do 120 °C, wód technologicznych i procesowych. Dopuszczalne jest zastosowanie w instalacjach sprężonego powietrza klasy czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz gazów przemysłowych. Rozwiązanie sprawdza się w instalacjach sanitarnych, grzewczych, chłodniczych, przemysłowych i okrętowych.

Montaż prasowy i wymiary

Połączenie 1 i 3 przyjmują rurę o średnicy zewnętrznej 15 mm przy średnicy nominalnej DN 12, połączenie 2 przyjmuje rurę 12 mm przy DN 10. Długość połączenia 1 i 3 wynosi 32 mm, długość połączenia 2 wynosi 33 mm. Długości robocze wynoszą 12 mm dla połączeń 1 i 3 oraz 16 mm dla połączenia 2. Całkowita długość elementu to ok. 6,4 cm, a wymiary osiowe Z wynoszą 1,2 cm dla połączeń 1 i 3 oraz 1,6 cm dla połączenia 2. Profil zaciskowy M jest kompatybilny ze standardowymi narzędziami do prasowania Mapress.
