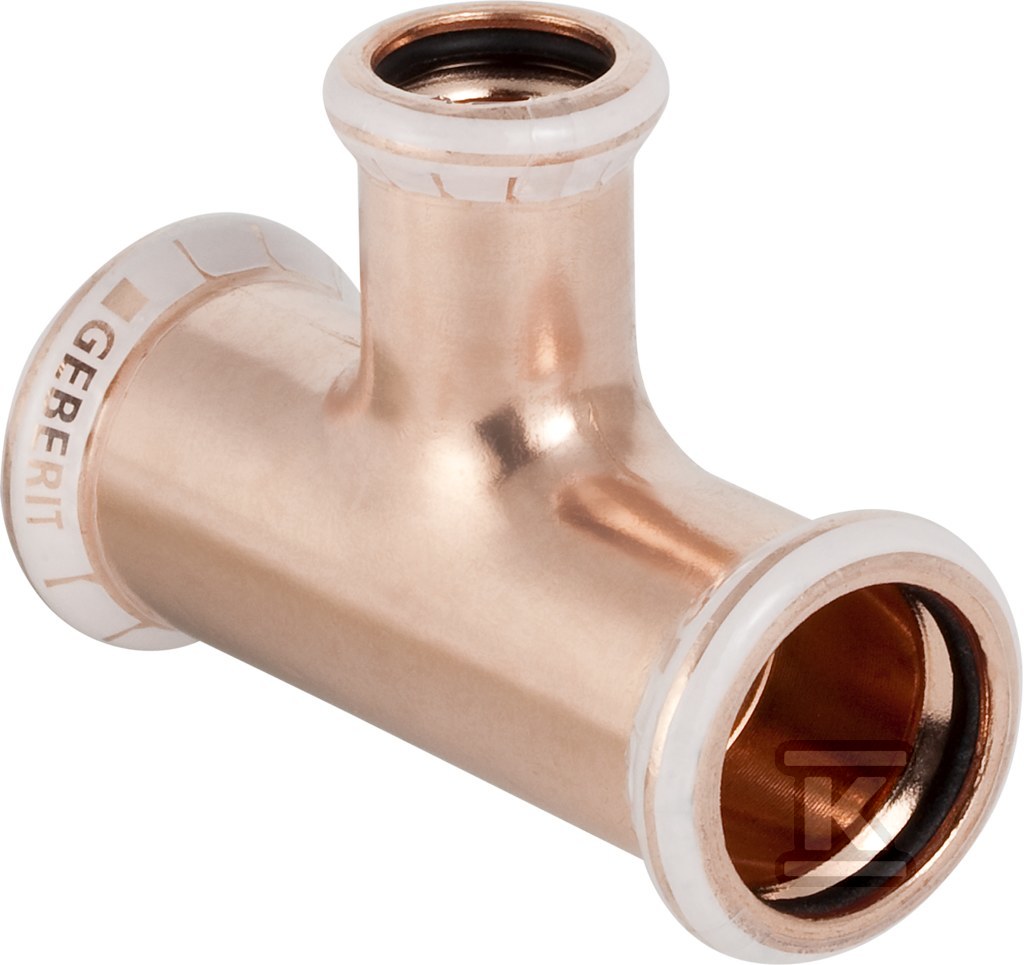

Trójnik Geberit Mapress Kupfer redukcyjny d15-22 61104

Rozgałęzienie instalacji miedzianych w technologii prasowej 15×22 mm

Trójnik miedziany Geberit Mapress 90° umożliwia rozgałęzienie przewodu miedzianego z odejściem o większej średnicy. Odejście boczne 22 mm i dwa pozostałe 15 mm pozwalają na proste tworzenie odgałęzień w instalacjach wodnych, grzewczych i gazowych bez spawania. Połączenia typu mufa zaciskowa z profilem M współpracują ze szczękami prasującymi Mapress, a transparentny zaślepiający kołnierz na mufie sygnalizuje stan nieprzyciśnięty.

Konstrukcja i materiał

Korpus wykonano z miedzi Cu-DHP CW024A wg DIN EN 1412. Materiał zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w instalacjach wodnych. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej obróbki. Każda mufa wyposażona jest w uszczelkę z kauczuku etylenowo-propylenowo-dienowego EPDM, co zapewnia szczelność połączenia po prasowaniu. Wskaźnik prasowania sprawia, że nieprzyciśnięty element pozostaje nieszczelny do średnicy 54 mm, co ogranicza ryzyko niezauważonego montażu. Masa elementu to ok. 0,1112 kg, a konstrukcja systemowa pozwala na łączenie z rurami Mapress.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji wody pitnej zimnej i ciepłej, wody chłodzącej i grzewczej bez oraz z dodatkiem glikolu, a także do wody sieci ciepłowniczej do 120 °C. Nadaje się do przewodów sprężonego powietrza w klasie czystości oleju 0-3, do pracy pod podciśnieniem oraz do gazów obojętnych, np. azotu, i przemysłowych, w tym acetylenowych i gazów spawalniczych. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Zakres zastosowań obejmuje instalacje w budownictwie mieszkaniowym, przemyśle i na statkach.

Montaż i wymiary

Kąt rozgałęzienia to 90 °. Połączenia 1 i 3 mają średnicę zewnętrzną rury 15 mm, nominalnie DN 12, długość połączenia 37 mm przy długości roboczej 17 mm. Połączenie 2 ma średnicę zewnętrzną rury 22 mm, nominalnie DN 20, długość połączenia 34 mm przy długości roboczej 13 mm. Wymiary geometryczne elementu to długość całkowita ok. 7,4 cm, długość boczna ok. 3,4 cm, a głębokość osadzenia muf wynosi ok. 3,7 cm dla odgałęzień 15 mm i ok. 1,7 cm dla osi głównej. Kod profilu do szczęk zaciskowych to M dla wszystkich połączeń.
