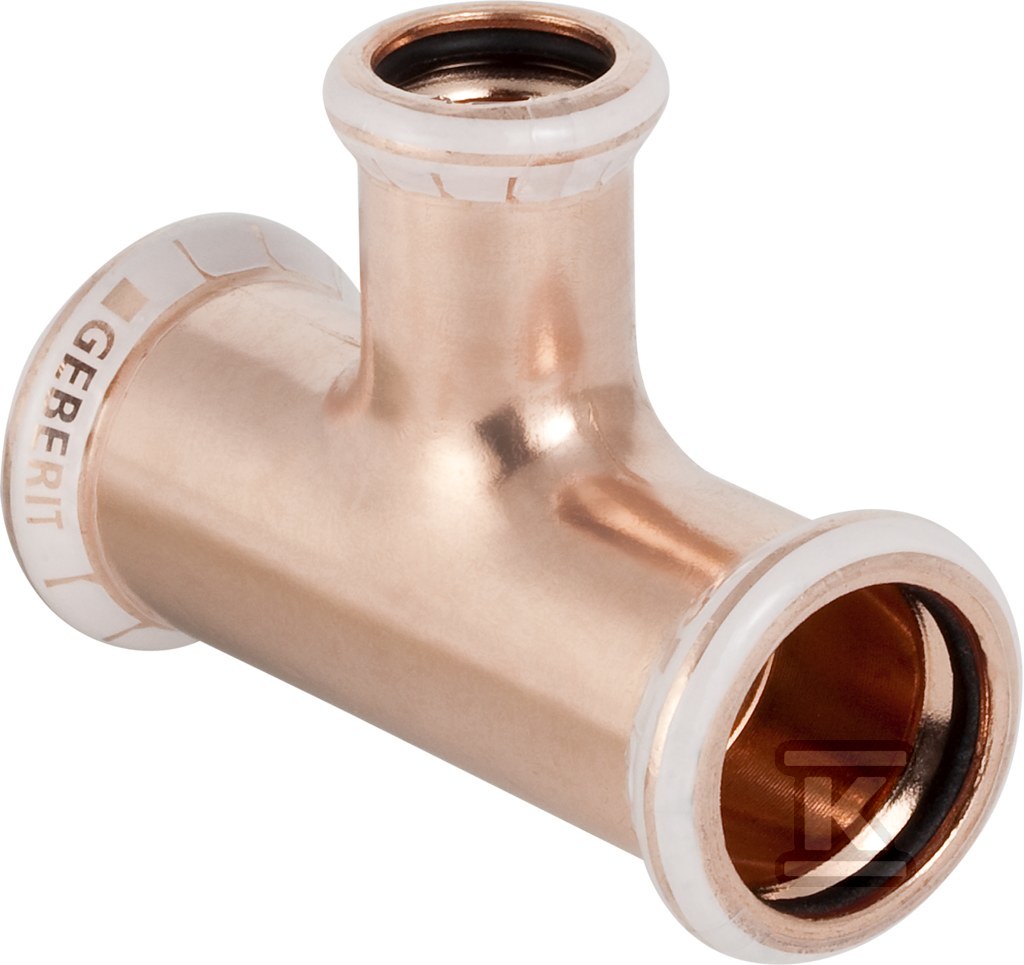

Trójnik Geberit Mapress Kupfer redukcyjny d18-15-15 61235

Rozgałęzienie instalacji miedzianych pod kątem 90° z redukcją 18 na 15 mm

Trójnik prasowy Mapress Kupfer z redukcją 18×15×15 mm umożliwia rozgałęzienie przewodu miedzianego o średnicy zewnętrznej 18 mm na dwa odgałęzienia 15 mm pod kątem prostym. Wszystkie trzy połączenia to mufy zaciskowe z profilem M do szczęk prasujących, wykonane z miedzi Cu-DHP CW024A wg DIN EN 1412. Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM, a powierzchnia połączeń pozostaje w stanie surowym.

Konstrukcja jednoczęściowa bez zaworu spustowego i odpowietrznika zapewnia wysoką wytrzymałość na rozciąganie. Wskaźnik prasowania sygnalizuje nieusuniętą mufę - element jest nieszczelny do momentu prawidłowego dociśnięcia, co ułatwia kontrolę montażu na budowie. Długości robocze połączeń wynoszą 14 mm dla strony 18 mm, 15 mm dla pierwszego odgałęzienia 15 mm i 20 mm dla drugiego odgałęzienia 15 mm, przy całkowitych długościach muf 34 mm, 35 mm i 40 mm. Całkowita długość elementu to ok. 7,4 cm, co pozwala na kompaktowe prowadzenie instalacji w ograniczonej przestrzeni.

Konstrukcja i materiał

Korpus trójnika wykonano z miedzi Cu-DHP CW024A, materiału systemowego dla instalacji miedzianych Mapress. Miedź zapewnia dobrą przewodność cieplną i odporność korozyjną w typowych mediach instalacyjnych. Połączenia 1, 2 i 3 to mufy zaciskowe z profilem M, przystosowane do standardowych szczęk prasujących. Uszczelka EPDM zapewnia szczelność w szerokim zakresie temperatur roboczych, a brak dodatkowych kształtowań do kierunku przepływu upraszcza montaż w dowolnej orientacji. Element jest przeznaczony jako rura systemowa, jednoczęściowy, bez elementów wieloczęściowych.

Zastosowanie i warunki pracy

Trójnik sprawdza się w instalacjach wody pitnej zimnej i ciepłej, w obiegach grzewczych i chłodniczych z wodą bez i z dodatkiem glikolu, w wodzie do sieci ciepłowniczych do 120 °C oraz w instalacjach sprężonego powietrza klasy czystości oleju 0-3. Dopuszczalne jest zastosowanie pod podciśnieniem, do transportu gazów obojętnych takich jak azot, a także gazów przemysłowych w tym acetylen i gazy spawalnicze. Rozwiązanie jest stosowane w instalacjach budynków mieszkalnych i użyteczności publicznej, w przemyśle oraz w budownictwie okrętowym. Redukcja z 18 mm na 15 mm pozwala dopasować średnicę rozgałęzienia do istniejącej sieci bez dodatkowych przejściówek.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania, bez lutowania i bez konieczności użycia otwartego ognia. Mufa pozostaje nieszczelna do momentu dociśnięcia, co ogranicza ryzyko przeoczenia nieprzyciśniętego połączenia. Profil M zapewnia szybkie pozycjonowanie szczęk, a stan surowy powierzchni ułatwia kontrolę wizualną przed i po prasowaniu. Wysoka wytrzymałość na rozciąganie przekłada się na stabilność połączenia w instalacjach narażonych na drgania i zmiany temperatury.
