Trójnik Geberit Mapress Kupfer redukcyjny d18-18-15 61236

Trójnik miedziany Mapress 18-18-15 z mufami zaciskowymi do instalacji ciśnieniowych

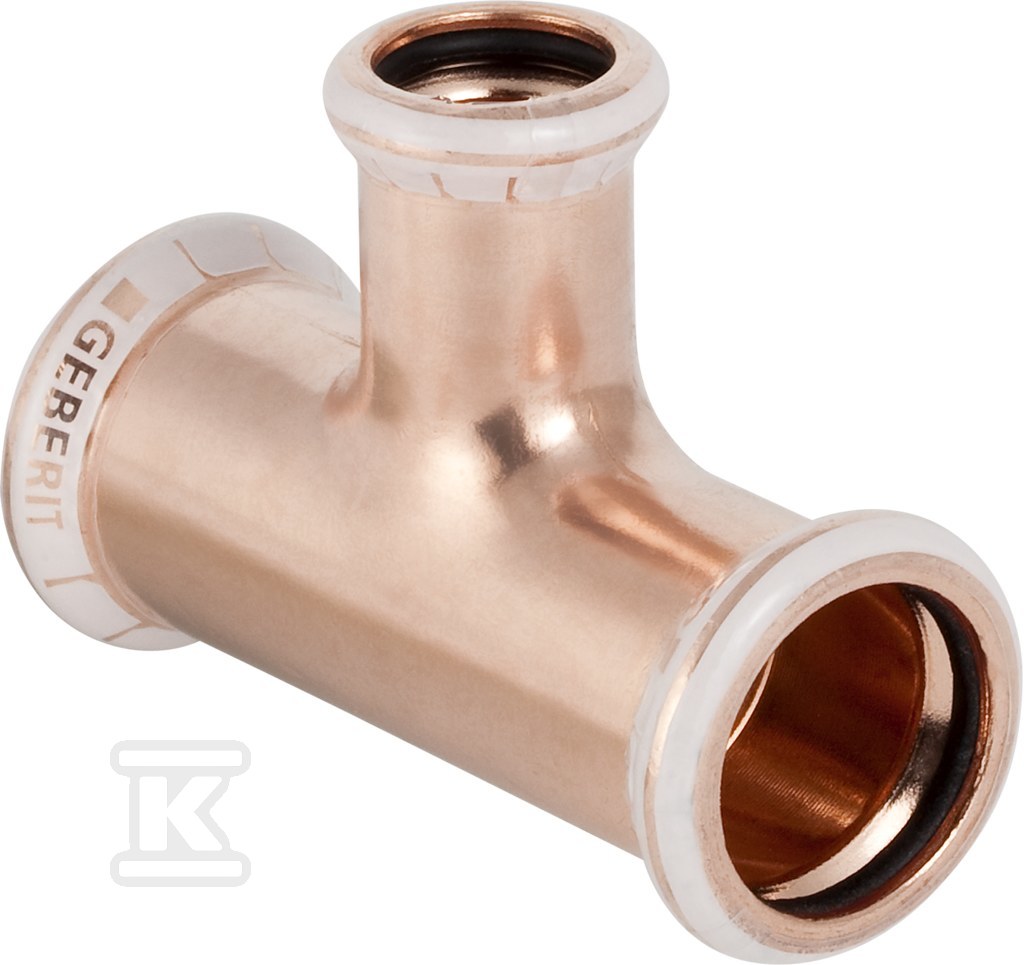

Trójnik 90° z miedzi do systemu Geberit Mapress łączy dwa odgałęzienia o średnicy zewnętrznej 18 mm z odgałęzieniem redukcyjnym 15 mm. Wszystkie trzy końcówki to mufy zaciskowe z profilem M do szczęk prasujących, wykonane z miedzi Cu-DHP CW024A w stanie surowym. Połączenie jest jednoczęściowe, z uszczelkami z kauczuku monomerycznego etylen-propylen-dien EPDM i deklarowaną wysoką wytrzymałością na rozciąganie. Kąt rozgałęzienia 90° oraz budowa systemowa pozwalają na szybki montaż w instalacjach wodnych i grzewczych bez dodatkowych elementów.

Konstrukcja i materiał

Korpus trójnika wykonano z miedzi Cu-DHP CW024A, materiału powszechnie stosowanego w instalacjach wody pitnej i ogrzewania ze względu na odporność korozyjną i stabilność połączeń. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej powłoki, co zapewnia prawidłowe uszczelnienie w połączeniu prasowym. Uszczelki z EPDM gwarantują szczelność w typowych warunkach pracy instalacji ciśnieniowych. Profil zaciskowy M na każdej mufie jest zgodny ze szczękami systemu Mapress, a konstrukcja jednoczęściowa eliminuje ryzyko przesunięcia elementów podczas montażu. Produkt nie jest wyposażony w zawór spustowy ani odpowietrznik.

Montaż i wymiary robocze

Geometria elementu ułatwia wbudowanie w rozprowadzenie poziome i pionowe. Całkowita długość L wynosi 7,4 cm, przy długości L1 3,4 cm i l 3,4 cm dla odgałęzień 18 mm oraz l2 4 cm dla odgałęzienia 15 mm. Wymiary osiowe Z 1,4 cm, Z1 1,4 cm i Z2 2 cm określają głębokość osadzenia rury w mufie. Długość robocza połączeń 1 i 2 to 14 mm, a połączenia 3 to 20 mm, przy długościach połączeń odpowiednio 34 mm, 34 mm i 40 mm. Średnice zewnętrzne rur to 18 mm dla dwóch odgałęzień głównych i 15 mm dla odgałęzienia redukcyjnego, co odpowiada średnicom nominalnym DN 15, DN 15 i DN 12. Parametry te pozwalają na precyzyjne zaplanowanie trasy rurociągu i zachowanie wymaganych odległości montażowych.

Zastosowanie w instalacjach wodnych i grzewczych

Trójnik przeznaczony jest do rozgałęzień w instalacjach ciśnieniowych z rur miedzianych systemu Mapress, w tym wody zimnej, ciepłej i ogrzewania. Budowa systemowa i brak kształtowania do kierunku przepływu czynią go uniwersalnym elementem rozdziału medium w rozdzielaczach i przyłączeniach odbiorczych. Wysoka wytrzymałość na rozciąganie wspiera stabilność połączenia w warunkach zmiennych obciążeń termicznych. Dzięki mufom zaciskowym montaż odbywa się bez lutowania, co skraca czas prac i ogranicza ryzyko błędów wykonawczych.
