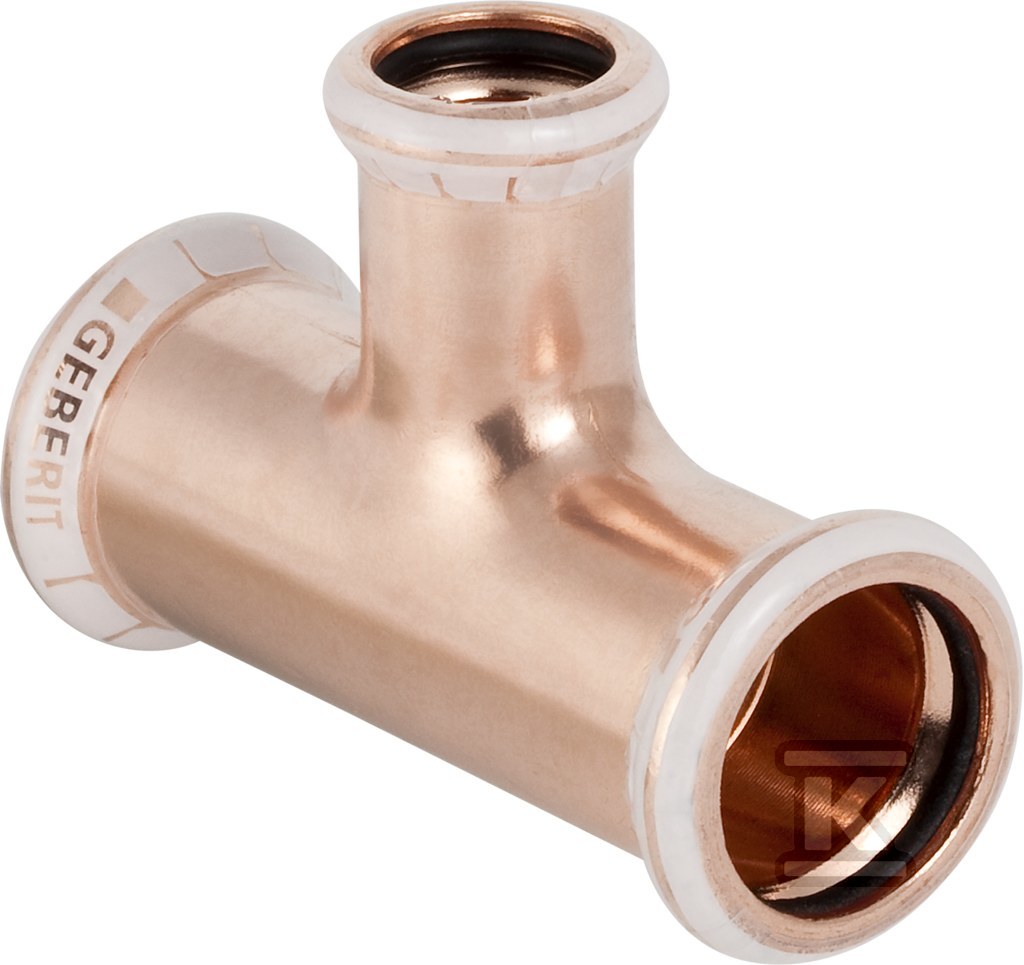

Trójnik Geberit Mapress Kupfer redukcyjny d22-15-15 61240

Trójnik zaciskowy do instalacji wodnych i grzewczych

Trójnik Geberit Mapress Kupfer o wymiarach 22×15×15 mm (nr kat. 61240) to fabrycznie zaślepione złącze wykonane z wysokiej jakości miedzi Cu-DHP (CW024A wg EN 1412), przeznaczone do systemów połączeń zaciskowych marki Geberit Mapress. Wszystkie trzy przyłącza mają postać mufy zaciskowej o profilu M - ten sam profil szczęk zaciskowych obowiązuje na całej długości trójnika, co upraszcza logistykę na placu budowy i eliminuje pomyłki przy doborze narzędzi.

Konstrukcja opiera się na technologii press-fitting, która nie wymaga klejenia ani spawania - wystarczy wsunąć rurę do mufy i zacisnąć szczęką profilu M. Producent wyposażył trójnik w wskaźnik zacisku (pressing indicator) oraz przezroczystą osłonę ochronną gniazda - rozwiązanie praktyczne podczas transportu i na etapie prefabrykacji w warsztacie.

Zakres ciśnienia roboczego sięga 16 barów w temperaturze 20°C, a zakres temperatur pracy wynosi od -30°C do +120°C. Uszczelnienie stanowi pierścień z kauczuku EPDM (monomeryczny kauczuk etylen-propylen-dien) - materiał odporny na starzenie, gorącą wodę i większość stosowanych w instalacjach czynników.

Zastosowania i kompatybilność medium

Trójnik Geberit Mapress Kupfer sprawdza się w szerokim spektrum instalacji:

• woda pitna (zimna i gorąca),
• woda grzewcza,
• woda chłodnicza (z i bez środków przeciwzamarzaniowych),
• sieci ciepłownicze o temperaturze do 120°C,
• sprężone powietrze (klasa czystości oleju 0-3),
• gazy obojętne (np. azot),
• próżnia,
• woda technologiczna.

Dopuszczenie do wody pitnej potwierdzone certyfikatem WRAS oraz oznaczeniem Kitemark - istotna cecha przy projektach realizowanych na terenie Wielkiej Brytanii oraz przy inwestycjach wymagających homologacji brytyjskiej.

Parametry geometryczne i wymiary robocze

Połączenie	Średnica zewnętrzna	DN	Długość połączenia	Długość robocza
Nr 1 (odgałęzienie główne)	22 mm	DN 20	37 mm	16 mm
Nr 2	15 mm	DN 12	38 mm	18 mm
Nr 3	15 mm	DN 12	43 mm	23 mm

Całkowita długość konstrukcji wynosi 80 mm, kąt odgałęzienia to 90°. Wysoka wytrzymałość na rozciąganie pozwala na stosowanie tego trójnika również w odpowietrzonych fragmentach instalacji - producent dopuszcza nieszczelność przy niezaciśniętym połączeniu do średnicy ?54 mm, co ułatwia wykrywanie pominiętych zacisków przed oddaniem instalacji do użytku.

Materiały i trwałość

Miedź Cu-DHP (CW024A) to stop o bardzo niskiej zawartości tlenu, odporny na korozję wewnętrzną w instalacjach wodnych i grzewczych. Powierzchnia wszystkich połączeń pozostaje w stanie surowym - bez dodatkowych powłok ochronnych, co jest standardem dla złączek miedzianych tego typu. Brak powłok dekoracyjnych obniża koszt elementu przy zachowaniu pełnej funkcjonalności.

Technologia Geberit Mapress eliminuje ryzyko błędu montażowego wynikającego z niedogrzania kleju czy niewłaściwej temperatury lutowania - pojedynczy ruch szczęki zaciskowej wystarcza do uzyskania szczelnego połączenia klasy przemysłowej.
