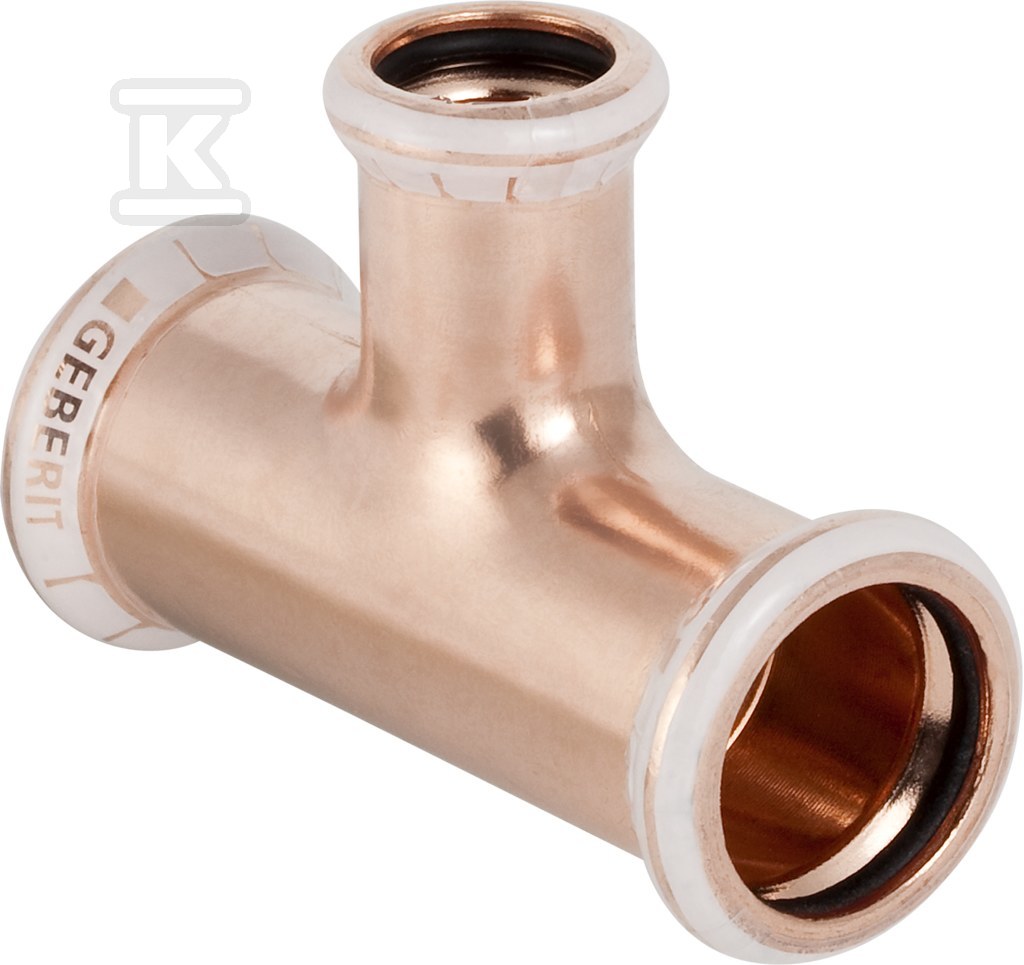

Trójnik Geberit Mapress Kupfer redukcyjny d22-18 61257

Trójnik miedziany 90° z redukcją 22×18×22 mm do instalacji grzewczych i chłodniczych

Trójnik miedziany z mufami zaciskowymi przeznaczony jest do rozgałęzień w systemach rurowych Mapress. Wykonany z miedzi Cu-DHP CW024A wg DIN EN 1412, łączy dwa odgałęzienia o średnicy zewnętrznej 22 mm z DN 20 oraz środkowe odgałęzienie redukcyjne o średnicy zewnętrznej 18 mm z DN 15. Kąt rozgałęzienia 90° pozwala na prowadzenie instalacji w płaszczyźnie prostopadłej bez dodatkowych kolanek. Wysoka wytrzymałość na rozciąganie i uszczelnienie EPDM sprawiają, że połączenie zachowuje szczelność w typowych warunkach pracy instalacji grzewczych i chłodniczych z wodą bez środków przeciw zamarzaniu.

Konstrukcja i materiały

Korpus trójnika wykonano z miedzi Cu-DHP CW024A, gatunku stosowanego w instalacjach sanitarnych i grzewczych ze względu na odporność na korozję i dobrą przewodność. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej obróbki, co zapewnia prawidłowe zaciśnięcie. Każde z trzech połączeń to mufa zaciskowa z profilem M do szczęk prasujących. Uszczelki z kauczuku monomerycznego etylen-propylen-dien EPDM są fabrycznie osadzone w mufach, co eliminuje konieczność dodatkowego uszczelniania. Materiał uszczelki jest zgodny z wymaganiami dla wody grzewczej i chłodniczej. Trójnik jest elementem systemowym, przeznaczonym do rur miedzianych Mapress, z kodem profilu M na wszystkich połączeniach.

Zastosowanie i montaż

Rozwiązanie sprawdza się przy rozgałęzieniach zasilania grzejników, rozdzielaczy i obiegów chłodniczych, gdzie potrzebna jest redukcja średnicy w odgałęzieniu bocznym. Długość robocza połączeń bocznych wynosi 16 mm, a środkowego 18 mm, przy całkowitych długościach muf 37 mm dla połączeń 22 mm i 38 mm dla połączenia 18 mm. Takie wymiary pozwalają na precyzyjne spasowanie z rurą i zachowanie kompaktowej zabudowy. Montaż odbywa się metodą prasowania, bez lutowania i bez otwartego ognia, co przyspiesza prace instalacyjne i ogranicza ryzyko uszkodzenia sąsiednich elementów. Kąt 90° ułatwia prowadzenie instalacji w ograniczonej przestrzeni, a konstrukcja z wysoką wytrzymałością na rozciąganie zwiększa bezpieczeństwo mechaniczne połączenia.

Parametry pracy i bezpieczeństwo

Urządzenie pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20°C, co pokrywa typowe wymagania instalacji grzewczych i chłodniczych. Nominalne średnice połączeń to DN 20 dla dwóch odgałęzień 22 mm oraz DN 15 dla odgałęzienia redukcyjnego 18 mm. Trójnik nie jest przeznaczony do pracy z płynami zawierającymi środki przeciw zamarzaniu, zgodnie z przeznaczeniem dla wody grzewczej i chłodniczej bez dodatków. Brak zaworu spustowego i odpowietrznika oznacza, że element pełni wyłącznie funkcję rozgałęzienia. Dzięki miedzi Cu-DHP i uszczelce EPDM połączenie zachowuje stabilność wymiarową i szczelność w długim okresie eksploatacji.
