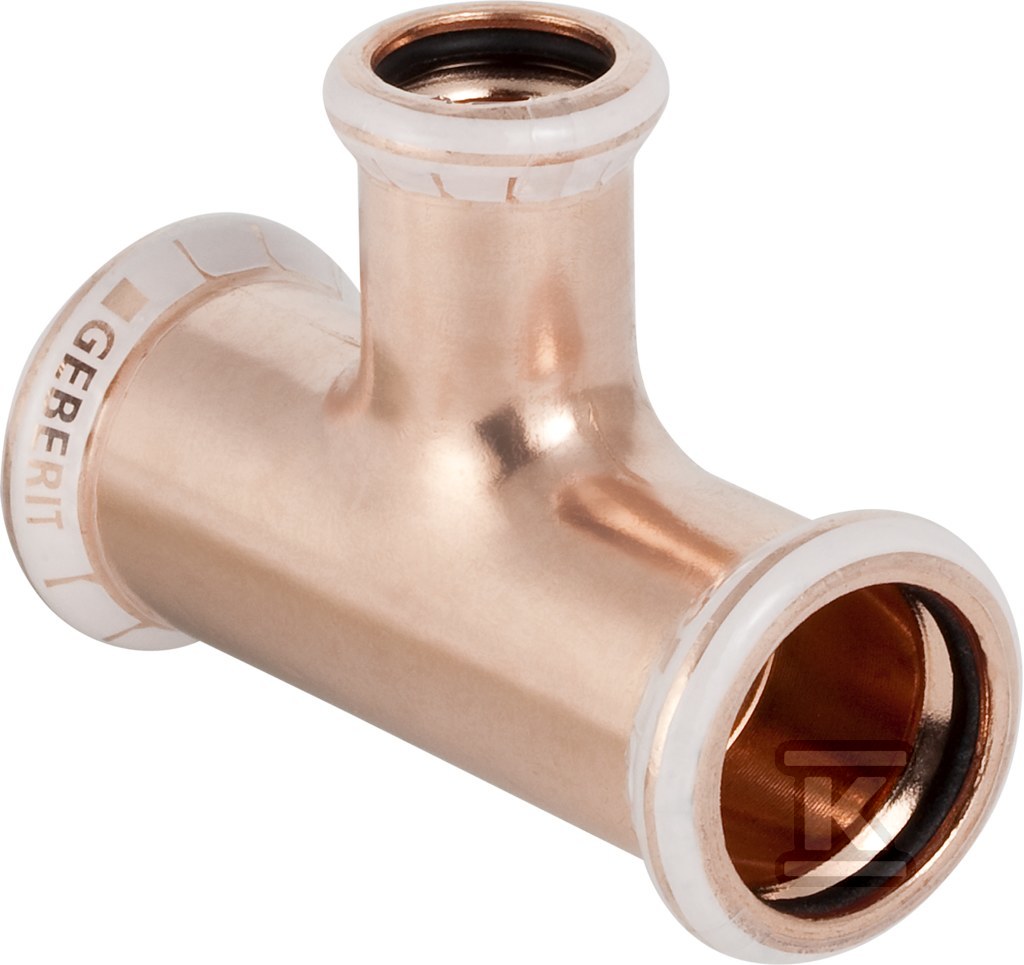

Trójnik Geberit Mapress Kupfer redukcyjny d22-22-15 61242

Rozgałęzienie press miedziane do wody pitnej, ogrzewania i instalacji przemysłowych

Trójnik redukcyjny 22 x 22 x 15 mm z systemu Geberit Mapress to miedziane połączenie zaciskowe typu press przeznaczone do rozgałęzień pod kątem 90° w instalacjach wodnych, grzewczych i przemysłowych. Wykonanie z miedzi Cu-DHP CW024A zapewnia wysoką wytrzymałość na rozciąganie i stabilność w długim okresie eksploatacji, a systemowe mufy zaciskowe z profilem M pozwalają na szybki montaż bez spawania, lutowania i prac ogniowych.

Konstrukcja i materiały

Korpus trójnika wykonano z miedzi Cu-DHP CW024A, z powierzchnią w stanie surowym na wszystkich połączeniach. Każde z trzech podejść to mufa zaciskowa z uszczelką z kauczuku monomerycznego etylen-propylen-dien EPDM, co zapewnia szczelność w instalacjach pod ciśnieniem i przy zmiennych temperaturach. Złącze jest jednoczęściowe, nie posiada zaworu spustowego ani odpowietrznika, a jego profil zaciskowy M jest kompatybilny ze szczękami do systemu Mapress. Wysoka wytrzymałość na rozciąganie konstrukcji przekłada się na pewność połączenia w instalacjach narażonych na obciążenia mechaniczne.

Zastosowanie i warunki pracy

Fitting przeznaczony jest do wody pitnej ciepłej i zimnej, instalacji ogrzewania, chłodzenia i klimatyzacji, systemów gaśniczych, sprężonego powietrza oraz budownictwa okrętowego. Nadaje się do gazu obojętnego, podciśnienia, wody użytkowej i wody grzewczej do 120 °C. Zakres temperatur pracy to -20 °C do +120 °C, a maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Złącze posiada aprobatę WRAS i jest rekomendowane do wody pitnej do 120 °C, sprężonego powietrza oraz gazów obojętnych takich jak azot. Producent deklaruje 10 lat gwarancji.

Montaż i parametry połączeń

System press umożliwia montaż bez ognia i bez prac spawalniczych, co skraca czas instalacji i eliminuje ryzyko uszkodzenia sąsiednich elementów. Połączenie 1 i 2 to mufy zaciskowe na rurę o średnicy zewnętrznej 22 mm, średnicy nominalnej DN 20, z długością roboczą 16 mm i długością całkowitą 37 mm. Połączenie 3 to mufa redukcyjna na rurę o średnicy zewnętrznej 15 mm, średnicy nominalnej DN 12, z długością roboczą 25 mm i długością całkowitą 45 mm. Kąt rozgałęzienia wynosi 90°. Wszystkie połączenia są systemowe, z uszczelkami EPDM i surową obróbką powierzchni, gotowe do dociśnięcia standardowymi narzędziami do systemu Mapress.
