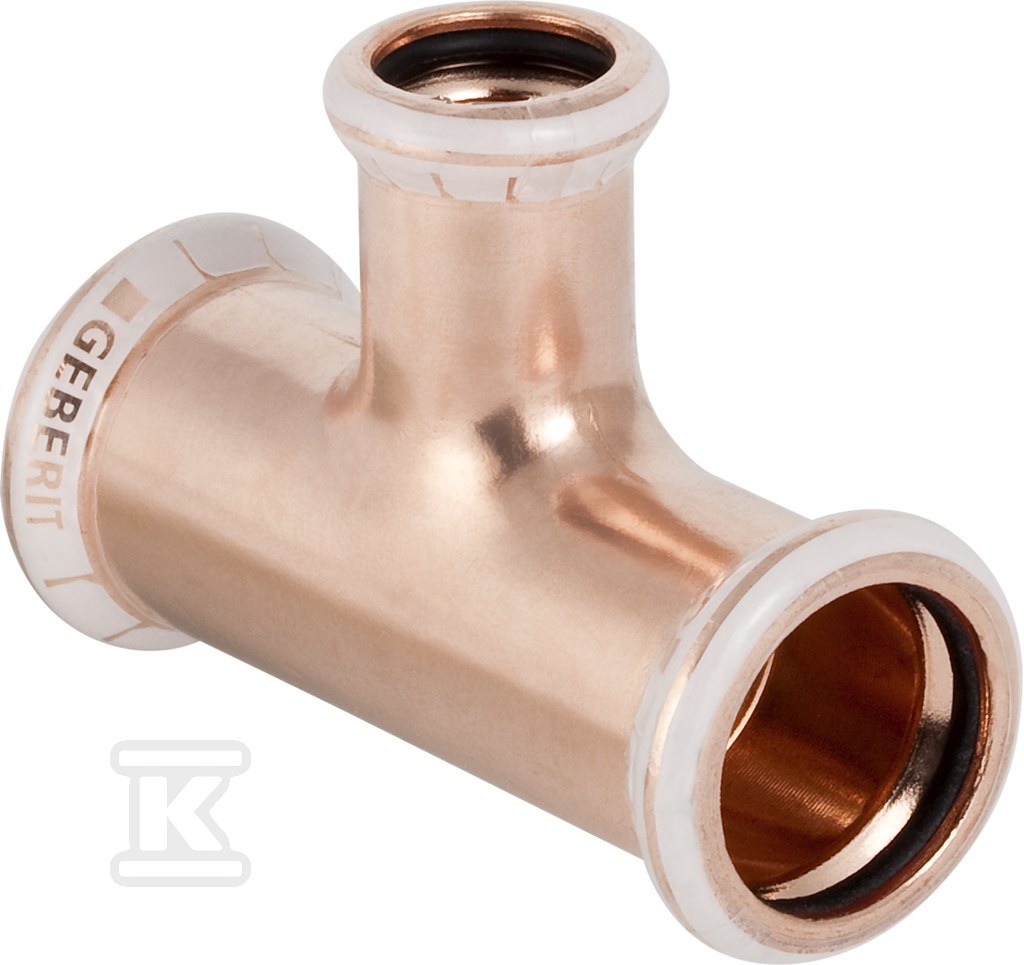

Trójnik Geberit Mapress Kupfer redukcyjny d28-15 61259

Trójnik redukcyjny do instalacji miedzianych z połączeniem prasowym

Trójnik przeznaczony do rozgałęzień w instalacjach wodnych, grzewczych i przemysłowych wykonanych z rur miedzianych systemu Mapress. Kąt 90° i redukcja średnicy pozwalają na przejście z dwóch odgałęzień o28 mm na odgałęzienie o15 mm w jednym elemencie, co ogranicza liczbę połączeń i skraca czas montażu. Rozwiązanie jest dedykowane do rur systemowych i pracuje jako element rozgałęźny bez kształtowania do kierunku przepływu.

Konstrukcja i materiały

Korpus wykonano z miedzi gatunku Cu-DHP CW024A, w stanie surowym bez dodatkowej obróbki powierzchni na połączeniach 1, 2 i 3. Materiał zapewnia wysoką wytrzymałość na rozciąganie i dobrą odporność na korozję w typowych warunkach instalacji wodnych i grzewczych. Wszystkie trzy mufy zaciskowe mają profil M do szczęk prasujących, co gwarantuje prawidłowe dociśnięcie pierścienia zaciskowego i czytelny sygnał wykonania połączenia. Uszczelnienie stanowi kauczuk monomeryczny etylen-propylen-dien EPDM, odporny na temperaturę roboczą instalacji i kompatybilny z wodą oraz czynnikami grzewczymi. Element dostarczany jest z mufą prasową i przezroczystą osłoną ochronną.

Zastosowanie i montaż

Połączenie prasowe Mapress umożliwia szybki montaż bez lutowania i bez otwartego płomienia. Trójnik łączy rury o średnicy zewnętrznej 28 mm na dwóch odgałęzieniach i 15 mm na odgałęzieniu redukcyjnym, co odpowiada średnicom nominalnym DN 25 dla połączeń 28 mm i DN 12 dla połączenia 15 mm. Długości robocze wynoszą 19 mm dla obu połączeń 28 mm oraz 21 mm dla połączenia 15 mm, a długości całkowite muf to 42 mm dla połączeń 28 mm i 41 mm dla połączenia 15 mm. Takie wymiary pozwalają na precyzyjne spasowanie w sztywnych rozgałęzieniach i zachowanie kompaktowej zabudowy. Konstrukcja nie wymaga zaworu spustowego ani odpowietrznika i nie jest modelem wieloczęściowym.

Parametry pracy i bezpieczeństwo

Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar, co pokrywa typowe wymagania instalacji wodnych i grzewczych. Wysoka wytrzymałość na rozciąganie korpusu miedzianego zwiększa odporność mechaniczną na obciążenia instalacyjne i transportowe. Uszczelka EPDM zapewnia szczelność połączenia po prasowaniu, a profil M współpracuje ze standardowymi szczękami prasującymi. Element jest przeznaczony do pracy w instalacjach z rurami systemowymi Mapress i sprawdza się w rozgałęzieniach pionowych i poziomych, gdzie potrzebna jest redukcja średnicy bez dodatkowych przejściówek.
