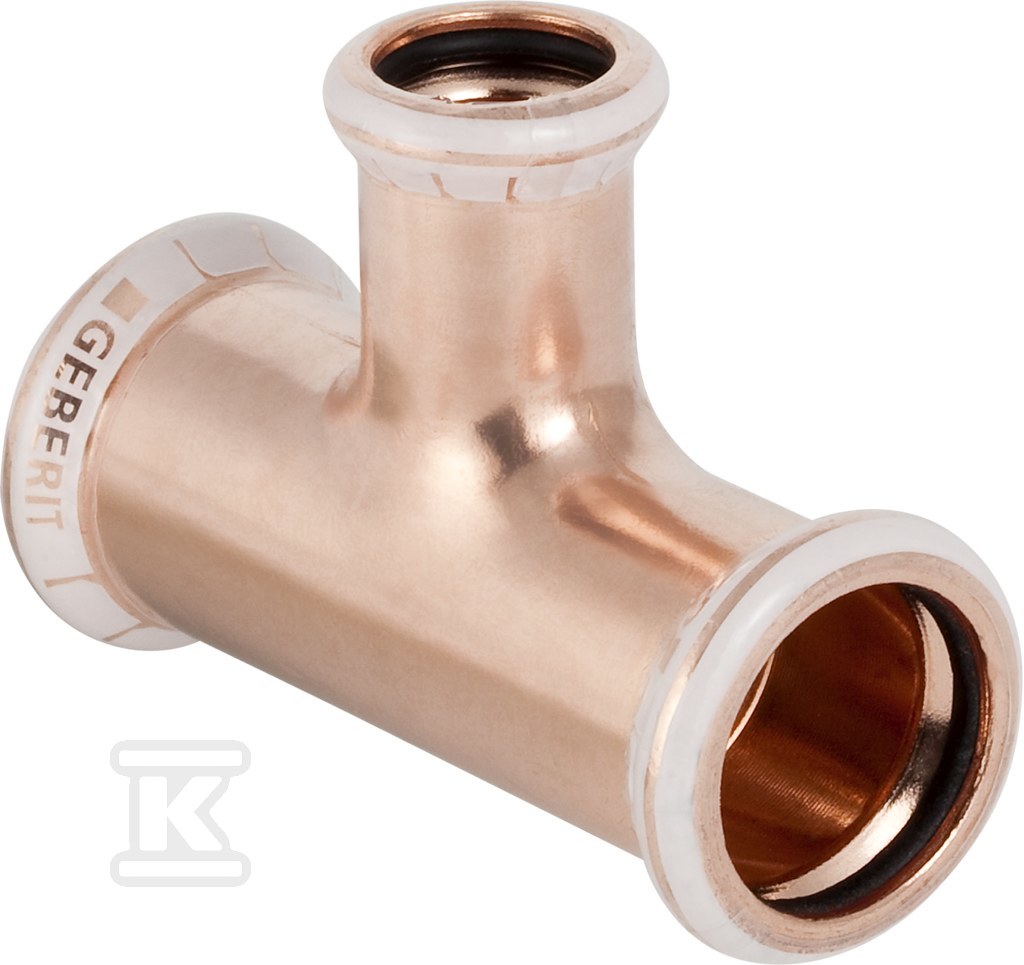

Trójnik Geberit Mapress Kupfer redukcyjny d28-18 61260

Trójnik miedziany z mufą zaciskową 28-18-28 mm do instalacji Mapress

Trójnik przeznaczony do połączeń prasowanych w instalacjach miedzianych systemu Mapress. Wykonanie z miedzi Cu-DHP CW024A zapewnia kompatybilność z rurami systemowymi i stabilność pracy w instalacjach wodnych i grzewczych. Kąt rozgałęzienia 90 ° oraz mufy zaciskowe na wszystkich trzech końcówkach pozwalają na szybkie wykonanie odgałęzienia bez spawania. Średnice zewnętrzne rur 28 mm na połączeniach 1 i 3 oraz 18 mm na połączeniu 2 dają redukcję na odgałęzieniu, przy zachowaniu nominalnych DN 25 na końcówkach prostych i DN 20 na odgałęzieniu.

Budowa i materiały

Korpus wykonany jest z miedzi Cu-DHP CW024A w stanie surowym, bez dodatkowej obróbki powierzchni. Wszystkie trzy połączenia to mufy zaciskowe z profilem M przeznaczonym do szczęk prasujących. Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM, odporny na temperaturę roboczą instalacji. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie, co przekłada się na stabilność połączenia po prasowaniu. Mufy prasujące wyposażone są w przezroczysty kaptur ochronny, a na elemencie znajduje się wskaźnik prawidłowego dociśnięcia. Długości robocze połączeń wynoszą 19 mm na końcówkach 28 mm i 21 mm na odgałęzieniu 18 mm, przy całkowitych długościach połączeń 42 mm, 41 mm i 42 mm, co ułatwia zaplanowanie zabudowy w ciasnych punktach instalacji.

Parametry pracy i montaż

Urządzenie pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20 °C. Jest to element rury systemowej, przeznaczony do montażu prasowego bez kształtowania kierunku przepływu. Brak zaworu spustowego i odpowietrznika oznacza zastosowanie czysto rozgałęźne. Masa wysyłkowa ok. 0,17 kg ułatwia obsługę na wysokości i w trudno dostępnych miejscach. Połączenia nie są wieloczęściowe, co ogranicza liczbę elementów do kontroli podczas montażu.

Zastosowanie w instalacjach

Rozwiązanie sprawdza się w instalacjach technicznych domowych, przemysłowych i okrętowych, gdzie wymagane jest trwałe połączenie miedziane z możliwością redukcji średnicy na odgałęzieniu. Miedź Cu-DHP zapewnia dobrą przewodność i odporność korozyjną, a uszczelka EPDM dopasowuje się do profilu mufy po prasowaniu. Dzięki kątowi 90 ° trójnik pozwala na prowadzenie instalacji w płaszczyźnie pionowej i poziomej bez dodatkowych kolanek.
