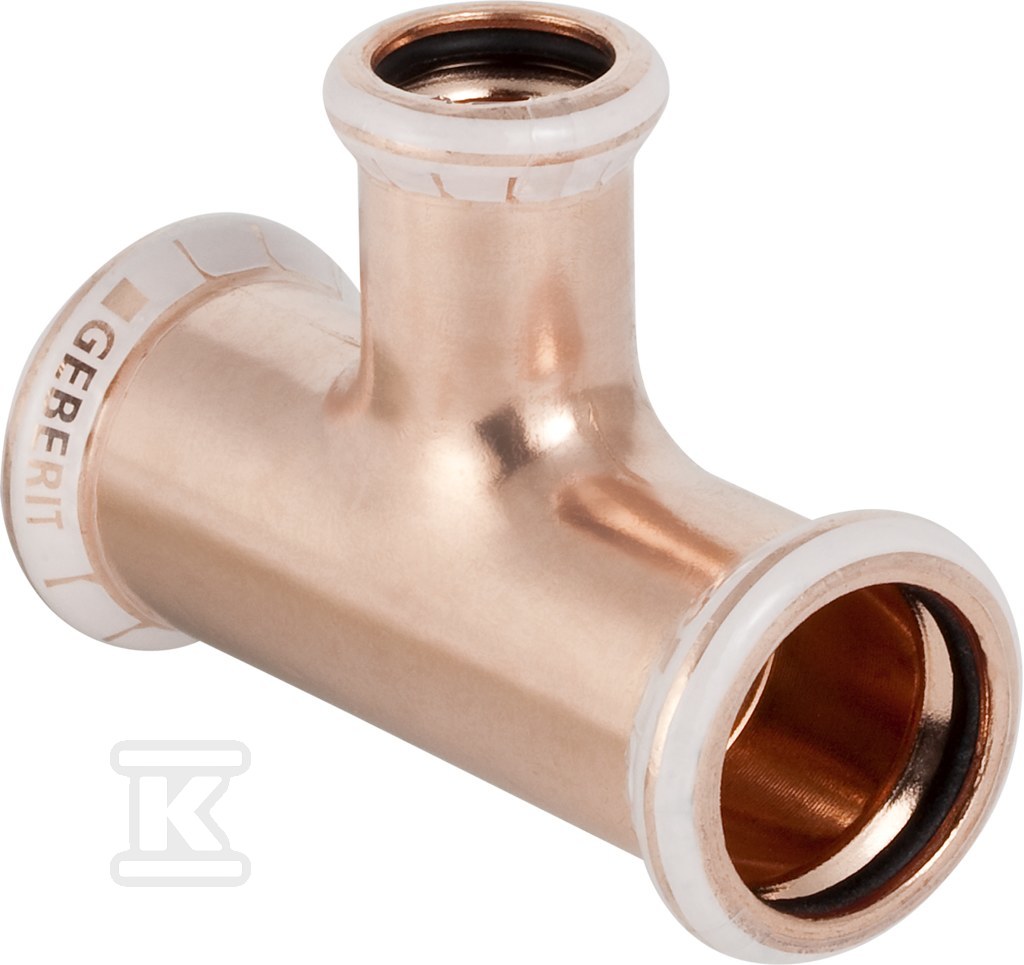

Trójnik Geberit Mapress Kupfer redukcyjny d28-22 61261

Rozgałęzienie prasowane 28-22-28 z miedzi Cu-DHP do wody i instalacji technicznych

Trójnik redukcyjny Geberit Mapress Kupfer łączy dwa odcinki rury o średnicy zewnętrznej 28 mm z odgałęzieniem 22 mm w kącie 90 °. Wszystkie trzy mufy są typu zaciskowego z profilem M do szczęk prasujących, co pozwala na szybkie i pewne połączenie bez lutowania i prac gorących. Korpus wykonano z miedzi Cu-DHP CW024A zgodnej z EN 1412, a uszczelnienie zapewnia pierścień z kauczuku EPDM. Powierzchnia połączeń pozostaje w stanie surowym, a na mufach znajduje się przeźroczysta zaślepka ochronna.

Konstrukcja i materiały

Element jest jednoczęściowy, z wysoką wytrzymałością na rozciąganie i fabrycznie zamontowanymi uszczelkami. Materiał Cu-DHP CW024A zapewnia odporność na korozję w instalacjach wodnych i technicznych, a profil M gwarantuje prawidłowe dociśnięcie pierścienia zaciskowego. Długość połączenia 1 wynosi 42 mm przy długości roboczej 19 mm, połączenia 2 to 41 mm długości przy 20 mm długości roboczej, a połączenia 3 to 42 mm długości przy 19 mm długości roboczej. Średnice nominalne to DN 25 dla połączeń 1 i 3 oraz DN 20 dla połączenia 2, przy średnicach zewnętrznych rur 28 mm, 22 mm i 28 mm. Biały wskaźnik prasowania ułatwia kontrolę prawidłowego wykonania połączenia.

Zastosowanie i warunki pracy

Przeznaczony jest do instalacji systemowych z rurami miedzianymi zgodnymi z EN 1057, w tym miękkimi R220, półtwardymi R250 i twardymi R290 w zależności od grubości ścianki. Maksymalne ciśnienie robocze przy 20 °C to 16 bar, a zakres temperatur pracy obejmuje zimną i ciepłą wodę użytkową, wodę grzewczą oraz wodę chłodniczą z i bez środka przeciw zamarzaniu. Dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości oleju 0-3, gazów obojętnych takich jak azot oraz wody serwisowej. W praktyce instalacyjnej element sprawdza się w instalacjach wodnych, grzewczych i chłodniczych, gdzie wymagane jest pewne rozgałęzienie bez spawania.

Montaż i zalety systemu prasowanego

Połączenie prasowane eliminuje ryzyko prac gorących i skraca czas montażu. System Mapress pozwala na obróbkę instalacji szybko i niezawodnie, a gotowe złącze jest gotowe do pracy bezpośrednio po prasowaniu. Producent deklaruje 25 lat gwarancji na elementy Mapress Kupfer, a rozwiązania z tej serii są dopuszczone do wody pitnej, m.in. z aprobatą WRAS. Dzięki konstrukcji z mufami zaciskowymi i uszczelnieniem EPDM trójnik zapewnia szczelność w długim okresie eksploatacji, a wysoka wytrzymałość mechaniczna ułatwia instalację w sztywnych rozgałęzieniach 90 °.
