Trójnik Geberit Mapress Kupfer redukcyjny d35-15 61212

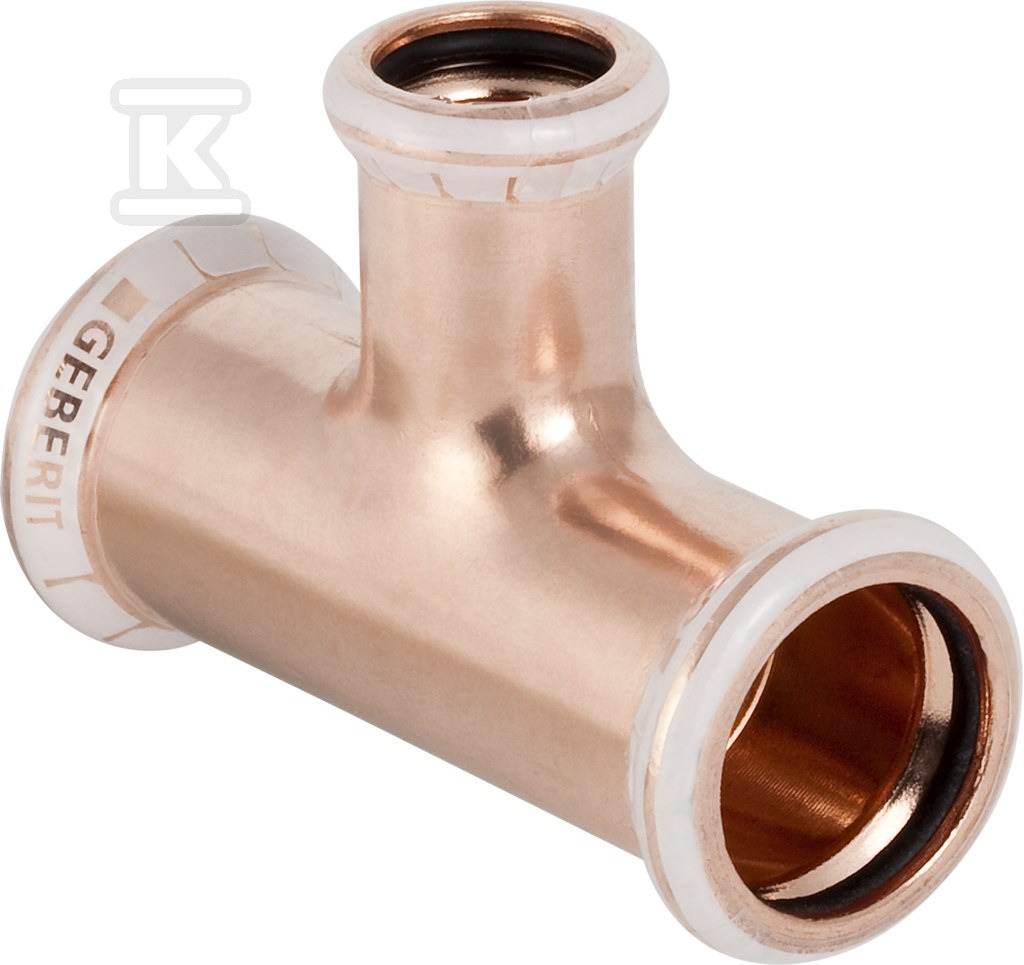

Trójnik miedziany 90° do systemu Mapress z odgałęzieniem redukcyjnym

Trójnik przeznaczony do instalacji z rur miedzianych w systemie prasowym Mapress. Umożliwia rozgałęzienie przewodu głównego o średnicy zewnętrznej 35 mm na dwa odgałęzienia, z których jedno jest zredukowane do 15 mm, przy zachowaniu kąta 90 °. Rozwiązanie łączy trzy mufy zaciskowe w jednej odlewanej części, co skraca czas montażu i ogranicza liczbę połączeń w węźle rozgałęźnym.

Konstrukcja i materiał

Korpus wykonany jest z miedzi Cu-DHP CW024A zgodnej z EN 1412, w stanie surowym bez dodatkowej powłoki. Materiał zapewnia wysoką wytrzymałość na rozciąganie i dobrą odporność na korozję w instalacjach wodnych i grzewczych. Wszystkie trzy połączenia to mufy zaciskowe z profilem M przeznaczonym do szczęk prasujących. Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM, odpornego na temperaturę roboczą typową dla instalacji sanitarnych i grzewczych.

Długości montażowe ułatwiają zaplanowanie trasy. Połączenie główne 35 mm ma długość 50 mm przy długości roboczej 24 mm, odgałęzienie redukcyjne 15 mm ma długość 51 mm przy długości roboczej 31 mm, a drugie połączenie główne 35 mm ma długość 50 mm przy długości roboczej 24 mm. Całkowita długość elementu wynosi ok. 10 cm, a wymiary w osi L1 ok. 5,1 cm pozwalają na kompaktowe rozmieszczenie w ciasnych punktach instalacji.

Zastosowanie i montaż

Element przeznaczony jest jako rura systemowa do połączeń prasowych w instalacjach wody zimnej, ciepłej i ogrzewania. Kąt 90 ° umożliwia prowadzenie przewodu pod kątem prostym bez dodatkowych kolanek. Redukcja 35-15-35 pozwala zasilić odgałęzienie o mniejszej średnicy bez stosowania dodatkowej przejściówki.

Montaż odbywa się poprzez wsunięcie rur miedzianych w mufy zaciskowe i dociśnięcie złącza prasą z odpowiednimi szczękami profilu M. Brak zaworu spustowego i odpowietrznika oznacza, że trójnik pełni wyłącznie funkcję rozgałęźną. Konstrukcja jednoczęściowa, bez elementów wieloczęściowych, ogranicza ryzyko nieszczelności na styku elementów.

Parametry pracy i bezpieczeństwo

Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar, co pokrywa wymagania typowych instalacji budynków mieszkalnych i użyteczności publicznej. Znamionowe średnice DN to DN 32 dla obu połączeń 35 mm i DN 12 dla połączenia 15 mm. Wysoka wytrzymałość na rozciąganie materiału korpusu zwiększa odporność na obciążenia mechaniczne podczas montażu i eksploatacji.

Powierzchnia połączeń pozostaje w stanie surowym, co zapewnia prawidłowe zaciśnięcie pierścienia uszczelniającego. Uszczelki EPDM są fabrycznie osadzone, a brak kształtowania do kierunku przepływu oznacza symetryczne zachowanie hydrauliczne w obu kierunkach.
