Trójnik Geberit Mapress Kupfer redukcyjny d35-22 61214

Trójnik prasowy redukcyjny do miedzianych instalacji wodnych i grzewczych

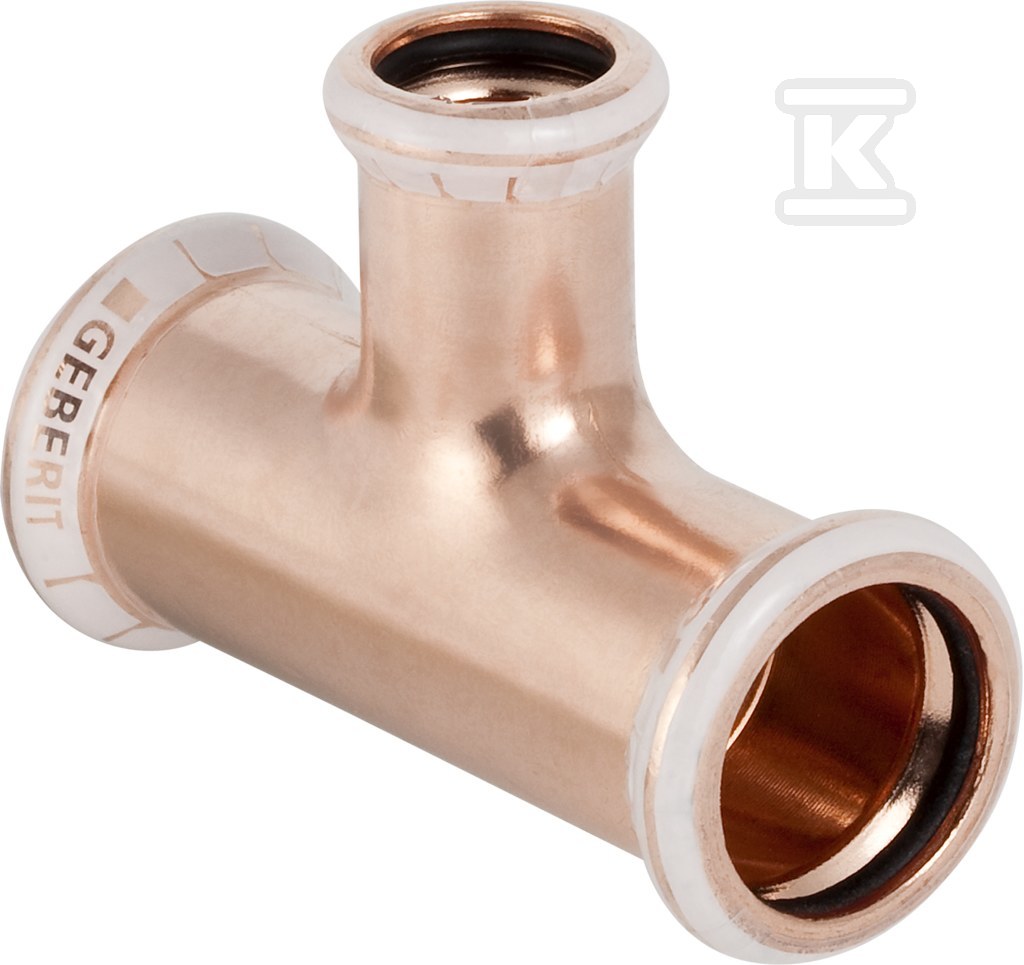

Trójnik Geberit Mapress Kupfer 35 x 22 x 35 mm to element systemu prasowego przeznaczony do rozgałęzień pod kątem 90° w instalacjach wody pitnej, ogrzewania i solarnych. Wykonany z miedzi Cu-DHP CW024A, łączy dwa króćce o średnicy zewnętrznej 35 mm z odgałęzieniem 22 mm, co w praktyce daje nominalnie DN 32 / DN 20 / DN 32. Połączenia typu mufa zaciskowa z profilem M do szczęk prasujących pozwalają na szybki montaż bez lutowania, a biała kontrola prasowania ułatwia weryfikację prawidłowego dociśnięcia na budowie.

Budowa i materiały

Korpus trójnika wykonano z miedzi Cu-DHP CW024A, gatunku stosowanego w rurach wg EN 1057. Wszystkie trzy połączenia to mufy zaciskowe z powierzchnią w stanie surowym, bez dodatkowej powłoki. Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien EPDM, odpornego na temperaturę roboczą i środki stosowane w instalacjach wodnych. Długość połączenia 1 wynosi 50 mm przy długości roboczej 24 mm, połączenia 3 ma 50 mm długości i 24 mm długości roboczej, a odgałęzienie 2 ma 52 mm długości przy 31 mm długości roboczej. Element ma deklarowaną wysoką wytrzymałość na rozciąganie i jest przeznaczony jako rura systemowa, jednoczęściowy, bez zaworu spustowego i odpowietrznika.

Parametry pracy i zastosowanie

Urządzenie pracuje przy maksymalnym ciśnieniu 16 bar w temperaturze 20°C, co odpowiada 1,6 MPa. W dokumentacji systemowej Mapress Copper podawana jest dopuszczalna temperatura ciągła do 120°C, a w zastosowaniach solarnych do 180°C. Taki zakres pozwala na użycie trójnika w instalacjach wody użytkowej, centralnego ogrzewania oraz w obiegach solarnych. Kąt rozgałęzienia 90° umożliwia prowadzenie przewodów w płaszczyźnie pionowej i poziomej bez dodatkowych kolanek. Średnice zewnętrzne 35 mm / 22 mm / 35 mm i nominalne DN 32 / DN 20 / DN 32 sprawiają, że element nadaje się do redukcji przepływu w gałęzi odgałęzienia przy zachowaniu pełnego przekroju na przewodzie głównym.

Montaż i kompatybilność systemowa

Trójnik przeznaczony jest do łączenia z miedzianymi rurami systemowymi zgodnymi z EN 1057, w wariantach miękkich R220, półtwardych R250 i twardych R290, przy zachowaniu wymaganej grubości ścianki. Montaż odbywa się metodą prasowania z użyciem szczęk do profilu M, co zapewnia szczelne i trwałe połączenie bez otwartego płomienia. System Mapress Copper jest opisywany z gwarancją 25 lat w warunkach prawidłowego montażu i eksploatacji. Brak kształtownia do kierunku przepływu oznacza symetryczne opory hydrauliczne, a konstrukcja z uszczelkami EPDM zapewnia szczelność w całym zakresie temperatur roboczych.
