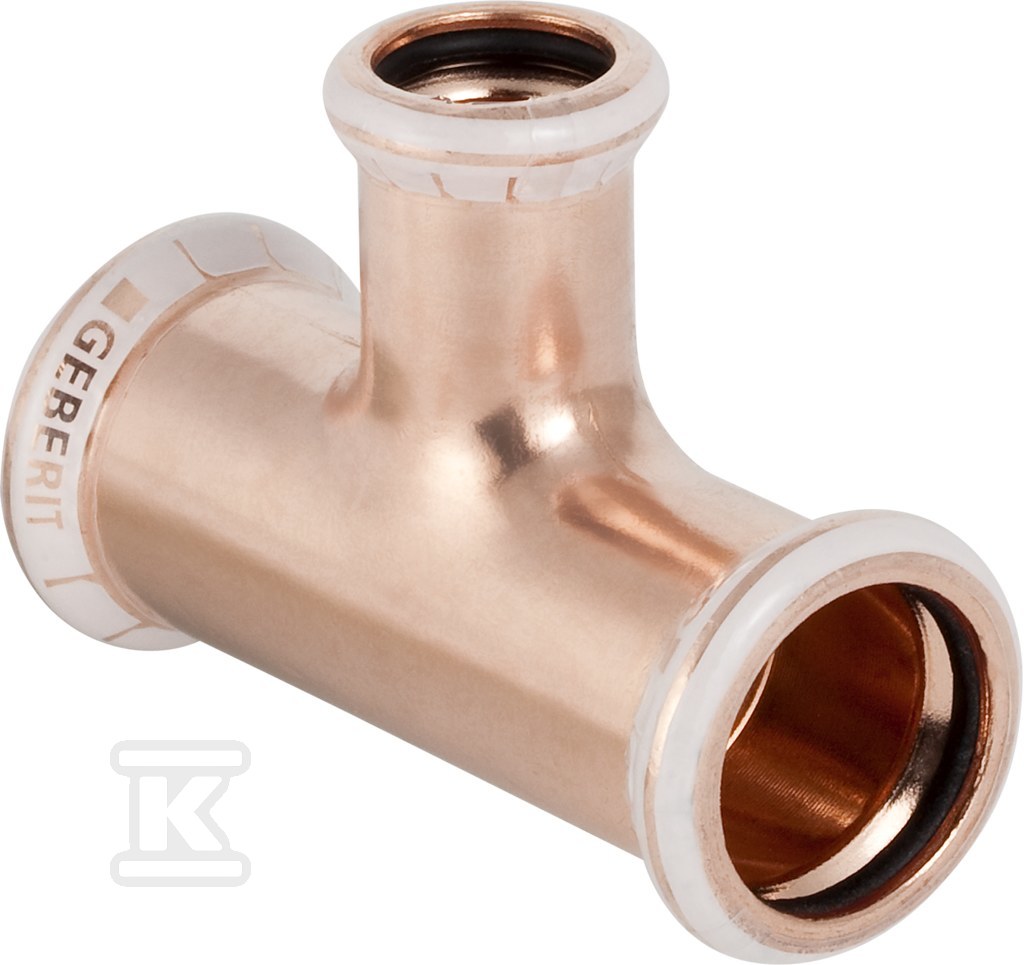

Trójnik Geberit Mapress Kupfer redukcyjny d42-15 61229

Rozgałęzienie 90° w systemie miedzianym Mapress z redukcją 42 na 15 mm

Trójnik kątowy przeznaczony do rozgałęzień w instalacjach z rur miedzianych Mapress Kupfer. Łączy dwie mufy zaciskowe o średnicy zewnętrznej 42 mm z redukcją na odgałęzienie 15 mm, co pozwala na proste wprowadzenie mniejszej gałęzi w głównym przewodzie DN 40 bez dodatkowych przejściówek. Wykonanie z miedzi Cu-DHP CW024A zapewnia zgodność z systemem rurowym Mapress i stabilność połączenia w instalacjach wodnych, grzewczych i przemysłowych.

Konstrukcja i materiały

Korpus trójnika wykonano z miedzi Cu-DHP CW024A według DIN EN 1412, z powierzchnią w stanie surowym na wszystkich połączeniach. Każda mufa zaciskowa ma profil M do szczęk prasujących, a uszczelnienie zapewnia pierścień z kauczuku EPDM. Wysoka wytrzymałość na rozciąganie konstrukcji ogranicza ryzyko uszkodzenia mechanicznego podczas montażu i eksploatacji. Wbudowany wskaźnik prasowania sygnalizuje nieusunięty element - połączenie pozostaje nieszczelne do średnicy maksymalnej 54 mm, co ułatwia kontrolę jakości na budowie. Mufa dostarczana jest z transparentnym zaślepieniem ochronnym. Masa elementu to ok. 0,258 kg, a całkowita długość ok. 114 mm.

Zastosowanie i parametry pracy

Element pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20 °C i kącie rozgałęzienia 90°. Połączenia 1 i 3 to mufy zaciskowe DN 40 dla rury 42 mm z długością roboczą 27 mm i długością całkowitą 57 mm, odgałęzienie 2 to mufa zaciskowa DN 12 dla rury 15 mm z długością roboczą 34 mm i długością 54 mm. Rozwiązanie jest przeznaczone jako rura systemowa, z uszczelkami, bez zaworu spustowego i odpowietrznika.

Stosowanie obejmuje:

• wodę pitną zimną i ciepłą,
• wodę grzewczą i chłodzącą z dodatkiem lub bez środka przeciw zamarzaniu,
• wodę do sieci ciepłowniczych do 120 °C,
• wodę procesową i użytkową,
• sprężone powietrze klasy czystości oleju 0-3,
• podciśnienie,
• gazy obojętne, np. azot, oraz gazy przemysłowe,
• instalacje w budownictwie mieszkaniowym, przemyśle i budownictwie okrętowym.

Montaż i bezpieczeństwo

Połączenie prasowe Mapress eliminuje lutowanie i przyspiesza montaż. Brak ukształtowania do kierunku przepływu oznacza uniwersalne zastosowanie niezależnie od orientacji strumienia. Powierzchnia w stanie surowym wymaga standardowego przygotowania przed prasowaniem zgodnie z instrukcją Geberit. Dichtring z EPDM zapewnia szczelność w szerokim zakresie temperatur roboczych, a wskaźnik nieprzyciśnięcia ogranicza ryzyko pominięcia operacji prasowania.
