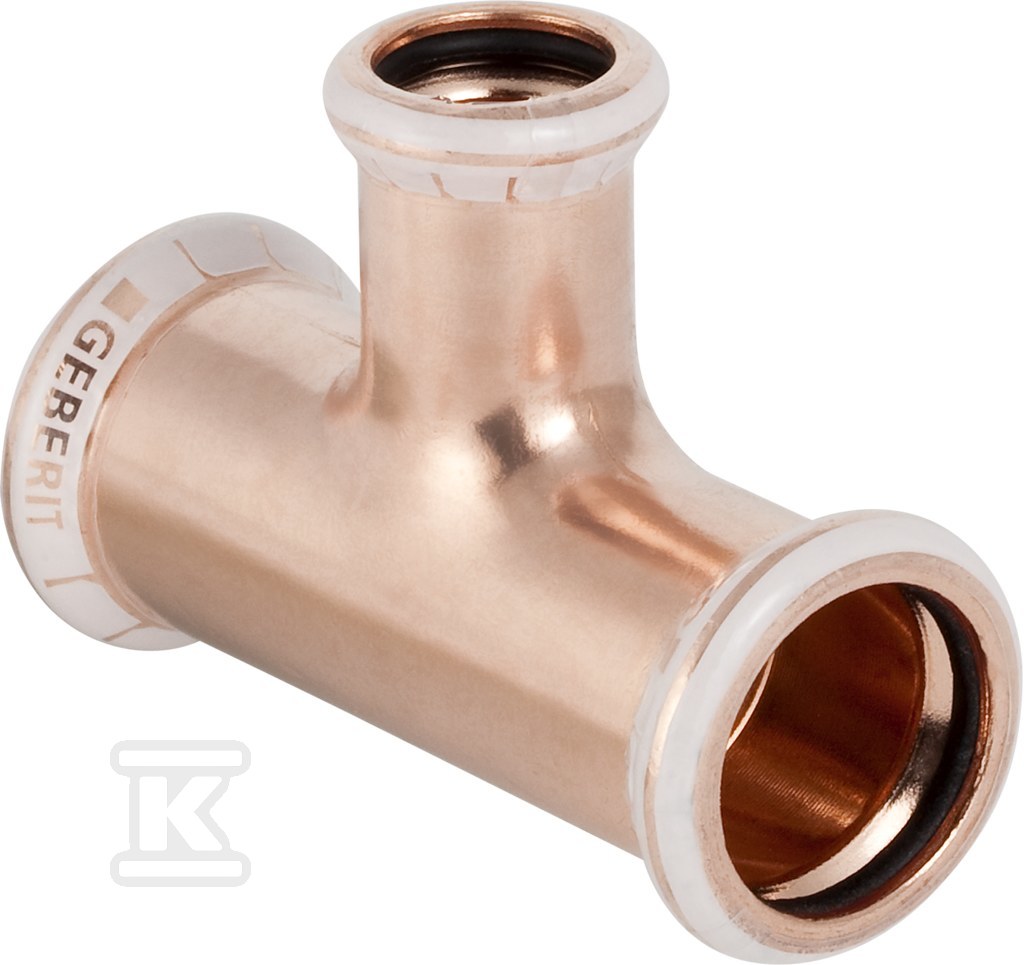

Trójnik Geberit Mapress Kupfer redukcyjny d42-22 61218

Trójnik press miedziany z odgałęzieniem 42 x 22 x 42 mm do instalacji wodnych, grzewczych i przemysłowych

Trójnik Geberit Mapress z miedzi Cu-DHP CW024A łączy dwa przewody o średnicy zewnętrznej 42 mm z odgałęzieniem 22 mm w układzie 90°. Wszystkie trzy mufy zaciskowe mają profil M do szczęk prasujących, co zapewnia szybkie i pewne połączenie bez spawania i lutowania. Odgałęzienie boczne DN 20 umożliwia redukcję przekroju w rozgałęzieniu, a połączenia główne DN 40 zachowują ciągłość instalacji. Element jest przeznaczony jako rura systemowa z uszczelkami EPDM i deklarowaną wysoką wytrzymałością na rozciąganie.

Konstrukcja i materiał miedziany

Korpus wykonano z miedzi Cu-DHP CW024A, w stanie surowym bez dodatkowej obróbki powierzchni. Każde połączenie to mufa zaciskowa z uszczelką z kauczuku monomerycznego etylen-propylen-dien. Uszczelnienie EPDM zapewnia szczelność w szerokim zakresie temperatur roboczych. Długość robocza połączeń głównych wynosi 27 mm przy długości całkowitej 57 mm, a odgałęzienia 34 mm przy długości całkowitej 55 mm. Kąt rozgałęzienia to 90°, a profil zaciskowy M jest zgodny ze szczękami systemu Mapress. Konstrukcja jednoczęściowa bez zaworu spustowego i odpowietrznika upraszcza montaż i ogranicza liczbę elementów.

Zakres temperatur i zastosowania

Element pracuje w temperaturze od -20°C do +120°C i wytrzymuje maksymalne ciśnienie robocze 16 bar przy 20°C. Dzięki temu nadaje się do zimnej i ciepłej wody pitnej do 120°C, wody grzewczej, instalacji chłodniczych i klimatyzacyjnych, a także do systemów gaśniczych, sprężonego powietrza i gazów obojętnych takich jak azot. Producent wskazuje przydatność w instalacjach podciśnieniowych, wodzie użytkowej oraz w budownictwie okrętowym. Aprobatę WRAS potwierdza zastosowanie w instalacjach wody pitnej, a deklarowana gwarancja 10 lat dotyczy systemu Mapress.

Montaż press bez użycia ognia

System prasowania Geberit Mapress jest alternatywą dla połączeń spawanych, lutowanych lub gwintowanych. Montaż jest bezogniowy, bez konieczności prac gorących, co skraca czas instalacji i eliminuje ryzyko pożaru. Połączenie zaciskowe z uszczelką EPDM zapewnia szczelność już po prasowaniu, a wysoka wytrzymałość na rozciąganie zwiększa bezpieczeństwo mechaniczne w eksploatacji. Rozwiązanie sprawdza się zarówno przy nowo budowanych instalacjach, jak i modernizacjach, gdzie liczy się szybki montaż i powtarzalna jakość połączenia.
