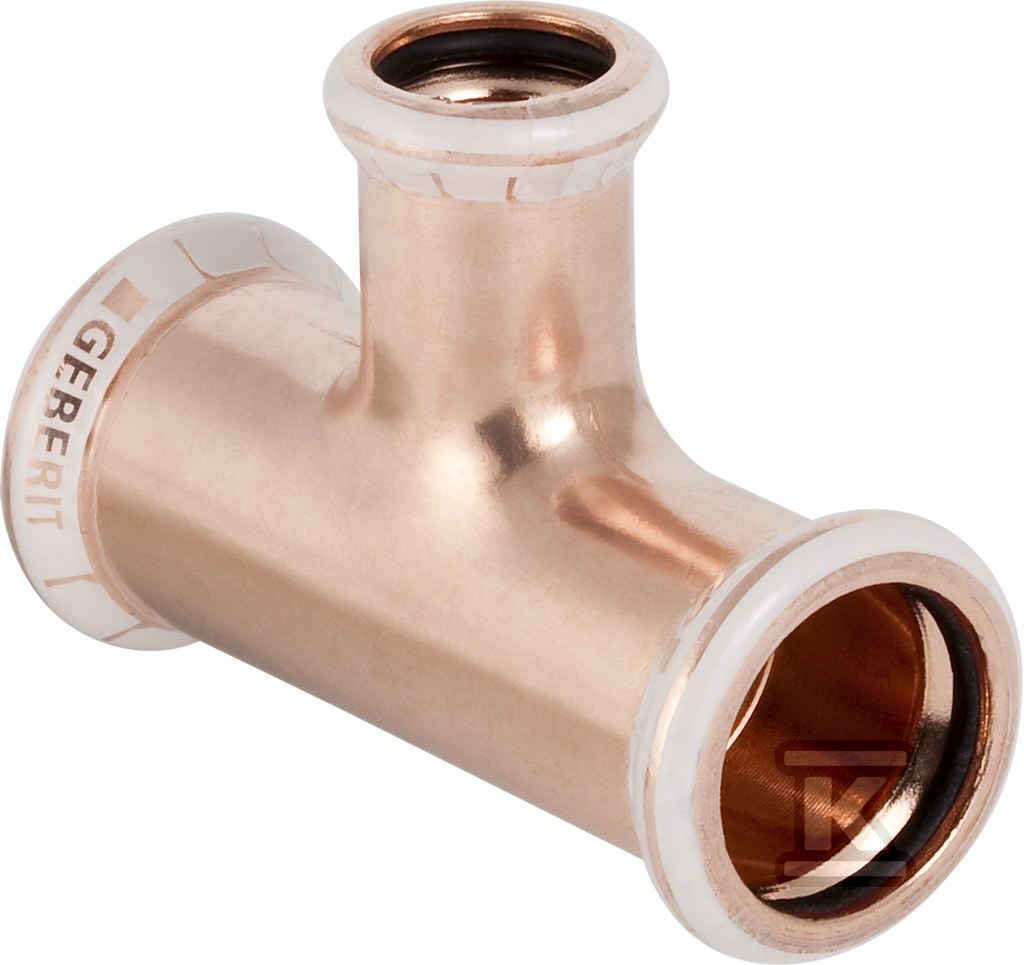

Trójnik Geberit Mapress Kupfer redukcyjny d42-28 61219

Trójnik press miedziany Geberit Mapress z redukcją odgałęzienia 42 x 28 x 42 mm

Trójnik przeznaczony do systemów rurowych z połączeniami zaciskowymi Mapress wykonany jest z miedzi Cu-DHP CW024A i pozwala na rozgałęzienie przewodu 42 mm na odgałęzienie 28 mm przy zachowaniu średnicy 42 mm na wlocie i wylocie. Kąt rozgałęzienia 90° oraz trzy mufy zaciskowe z profilem M do szczęk prasujących dają szybkie, trwałe połączenie bez lutowania i spawania. Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM, a powierzchnie połączeń pozostawione są w stanie surowym.

Budowa i materiały

Korpus trójnika wykonano z miedzi Cu-DHP CW024A, materiału o wysokiej wytrzymałości na rozciąganie stosowanego w instalacjach wodnych i grzewczych. Wszystkie trzy króćce to mufy zaciskowe z profilem M, przystosowane do standardowych szczęk prasujących systemu Mapress. Uszczelki EPDM zapewniają szczelność połączenia w szerokim zakresie temperatur. Powierzchnia elementów nie jest dodatkowo zabezpieczana powłoką, co jest typowe dla elementów przeznaczonych do prasowania i późniejszego montażu w instalacji. Masa elementu to ok. 0,30 kg.

Zastosowanie i warunki pracy

Fitting przeznaczony jest do wody pitnej zimnej i ciepłej, instalacji grzewczych, chłodniczych i klimatyzacyjnych, systemów gaśniczych, sprężonego powietrza oraz gazu obojętnego, np. azotu. Dopuszczalna temperatura pracy wynosi od -20°C do +120°C, a maksymalne ciśnienie robocze przy 20°C to 16 bar. Element nadaje się do wody użytkowej i grzewczej do 120°C, do pracy pod podciśnieniem oraz do zastosowań w budownictwie okrętowym. Produkt posiada aprobatę WRAS i deklarowaną gwarancję 10 lat. Montaż bez ognia i bez prac spawalniczych skraca czas instalacji i eliminuje ryzyko związane z pracami termicznymi.

Montaż i wymiary połączeń

Połączenia są typu press-fit, co oznacza montaż szybki i bez użycia lutu czy kołnierzy. Króćce 1 i 3 przeznaczone są dla rur o średnicy zewnętrznej 42 mm, średnica nominalna DN 40, długość robocza 27 mm, długość całkowita połączenia 57 mm. Odgałęzienie 2 przyjmuje rurę o średnicy zewnętrznej 28 mm, średnica nominalna DN 25, długość robocza 35 mm, długość całkowita połączenia 58 mm. Rura systemowa, brak zaworu spustowego i odpowietrznika, konstrukcja jednoczęściowa.
